Datos del producto:
|
| Modelo: | SDE12 | Ratio del engranaje: | 78:1 |
|---|---|---|---|
| Color: | Modificado para requisitos particulares | Uso: | Sistema de seguimiento fotovoltaico |
| Lugar de origen: | Changzhou, China | Período de garantía: | 5 años |
| Certificados: | ISO9001, CE | Mantenimiento: | Libre |
| Resaltar: | Caja de cambios de la impulsión de la ciénaga del CE,Caja de cambios de la impulsión de la ciénaga IP66,Impulsión de vivienda incluida del anillo de la matanza |
||

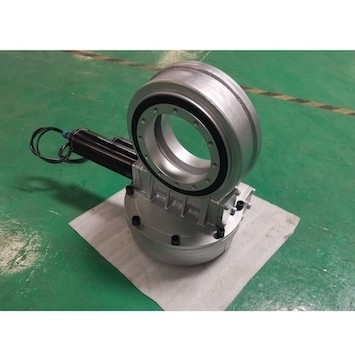

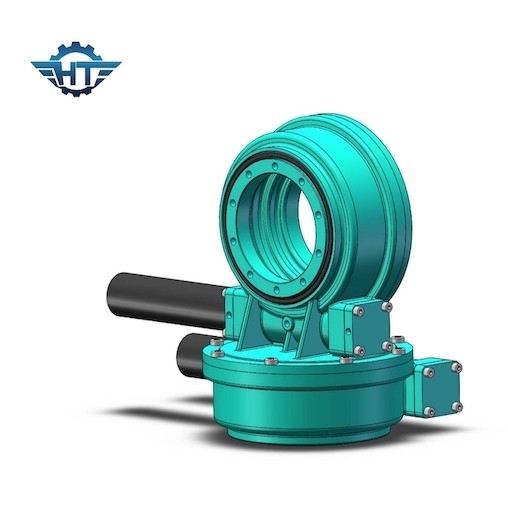

El CE calificó la caja de cambios solar de la impulsión de la ciénaga del perseguidor IP66 para el sistema de seguimiento del picovoltio
Mató la descripción de la caja de cambios de la impulsión
Incluido conteniendo la impulsión de la matanza apliqúese principalmente a la condición relativamente alta para el alto requisito para la ocasión a prueba de polvo, impermeable y anticorrosión. Grado IP66 de Presion.
Marca: Hangtuo
Number modelo: SDE12A-78MHD-24RC-REV.A
Material: 42CrMo, CUARTO DE GALÓN
Certificado: CE, ISO9001
Garantía: 5 años
Ciclo de trabajo: 30 años
Embalaje: Paquete de la madera contrachapada
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Q&A
Cómo elegir una impulsión conveniente de la ciénaga
Hay muchos tipos de impulsiones de la ciénaga, que se pueden seleccionar teniendo en cuenta los factores siguientes.
1. Capacidad, dirección y funcionamiento de carga: la impulsión de la matanza es conveniente para la carga de poca velocidad y ligera
2. permitido velocidad: Para diversos tipos del conductor de impulsiones de la ciénaga, en general, los transportes con la pequeña fricción y la capacidad de calefacción baja son convenientes para las velocidades. El diseño debe esforzarse para que los transportes rodantes rotatorios trabajen bajo condiciones debajo de su última velocidad rotatoria.
3. Rigidez: Cuando los transportes de la unidad de impulsión de la ciénaga llevan la carga, el anillo de rodadura y el lugar del contacto del cuerpo rodante producirán la deformación elástica, la cantidad de la deformación es proporcional a la carga, y su ratio determina el tamaño de la rigidez que lleva. La rigidez del transporte se puede mejorar generalmente mediante el pre-ajuste del transporte. Además, en el diseño del soporte de rodadura, la consideración de la combinación y del arreglo de transportes puede también mejorar la tiesura del soporte de rodadura.
4. error de adaptación del funcionamiento y de la instalación: Después de que el transporte se cargue en la posición de trabajo, la instalación pobre y la colocación serán causadas por errores de fabricación. En este tiempo, debido a la pesca y la extensión termal y otras razones, el oso que lleva del eje demasiada carga, causando daño temprano. Los transportes del centro automático pueden superar los defectos causados por errores de la instalación en sus los propio y son por lo tanto convenientes para tales aplicaciones.
5. instalación y desmontaje de la impulsión de la ciénaga: los rodamientos de rodillos, los rodamientos de rodillos y los rodamientos de rodillos, los etc., pertenecen al interno y el anillo externo se puede separar llevando los tipos (es decir, supuestos transportes separados), fáciles instalar y desmontar.
