Datos del producto:
|
Fuente de alimentación: | 12V, 24V, 48V | Puerto de la exportación: | Puerto de Shangai |
---|---|---|---|
Velocidad: | 0.03~1 RPM | Ratio del engranaje: | 32:1 |
Común: | muestra en existencia | Superficie: | Polvo de plástico |
Par de sujeción posterior: | 1850 millas náuticas | Inclinación del esfuerzo de torsión: | 320 millas náuticas |
Resaltar: | Impulsión de la ciénaga del engranaje de gusano de 1 pulgada,Mató la impulsión para el perseguidor solar 1 RPM,impulsión solar 1 RPM de la ciénaga |

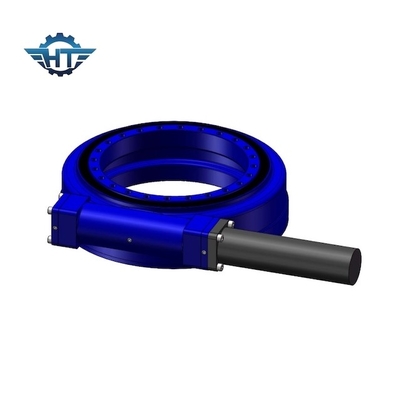

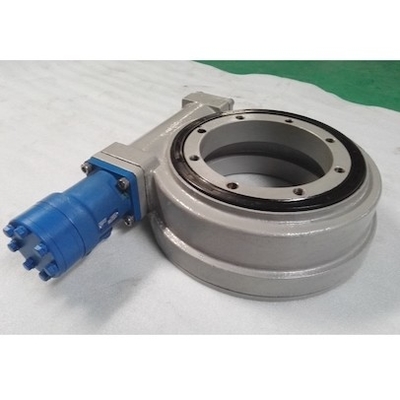

Impulsión de la ciénaga del engranaje de gusano de 1 pulgada, Mini Size And 0,1 precisiones para el pequeño sistema de montaje
Descripción de la impulsión de la ciénaga del engranaje de gusano de 1 pulgada
Un anillo de rodadura de la matanza es un transporte rotatorio del balanceo-elemento o el transporte llano que apoya típicamente un pesado solamente carga de lento-torneado, a menudo una plataforma horizontal tal como una grúa convencional, un yarder del oscilación, o la plataforma del viento-revestimiento de un molino de viento de horizontal-AXIS.
El gusano helicoidal del engranaje y del reloj de arena hacer que alcanza el contacto de diente multi, que lo hizo puede llevar la fuerza axial, la fuerza radial y el momento inclinable al mismo tiempo.
Modelo Performance Parameters del SE
Modelo Performance Parameters del SE | ||||||||||||
Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Inclinación Esfuerzo de torsión (kN.m) |
Tenencia Esfuerzo de torsión (kN.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia | Precisión (grado) |
IP | TEP de trabajo (℃) |
De autoretención | Peso (kilogramo) |
1" | 400 | 1 | 2 | 22 | 12 | 32:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 6 |
3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 8 |
5" | 962 | 6 | 9 | 68 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12 |
7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 21 |
9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 49 |
12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 61 |
14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 63 |
17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 105 |
21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 149 |
25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 204 |
Parámetros técnicos del motor del engranaje del partido
Voltaje | de potencia de salida | velocidad de la salida | impermeabilización del agua |
24VDC | 5-60W | 10-100rpm | IP65 |
Observación | Los motores especiales se pueden modificar para requisitos particulares por sus requisitos. | ||
La caja del codificador y de engranajes puede ser fijada. | |||
La caja de cambios planetaria se podía hacer juego sobre la base de demandas diffenent |
Nuestras ventajas
Tenemos el equipo de producción potente y procesos de fabricación de la matanza que llevan completa, tales como máquinas herramientas CNC, tornos verticales, máquinas que friesan del engranaje, engranaje que forma las máquinas, perforadoras, apagando el equipo, amoladoras verticales, los tornos, el etc. Hemos pasado el estándar de la administración de sistemas de la calidad ISO9000 y ejecutamos estrictamente los estándares mecánicos estándar nacionales y extranjeros para nuestros productos.
