Datos del producto:
|
| Reacción: | < 0,1° | Motor hecho juego: | Motor eléctrico |
|---|---|---|---|
| El material: | De hierro fundido | Modelo: | Impulsión vertical de la matanza |
| Tipo de motor: | motor sin escobillas | Servicio de OEM: | Disponible |
| Precisión: | 0,1 grado | Eficacia de la transmisión: | el 40% |
| Resaltar: | Caja de cambios de accionamiento de gusano pequeño,Caja de cambios de accionamiento de gusano montada en horizontal,Caja de engranajes de accionamiento de gusano de rastreo solar |
||

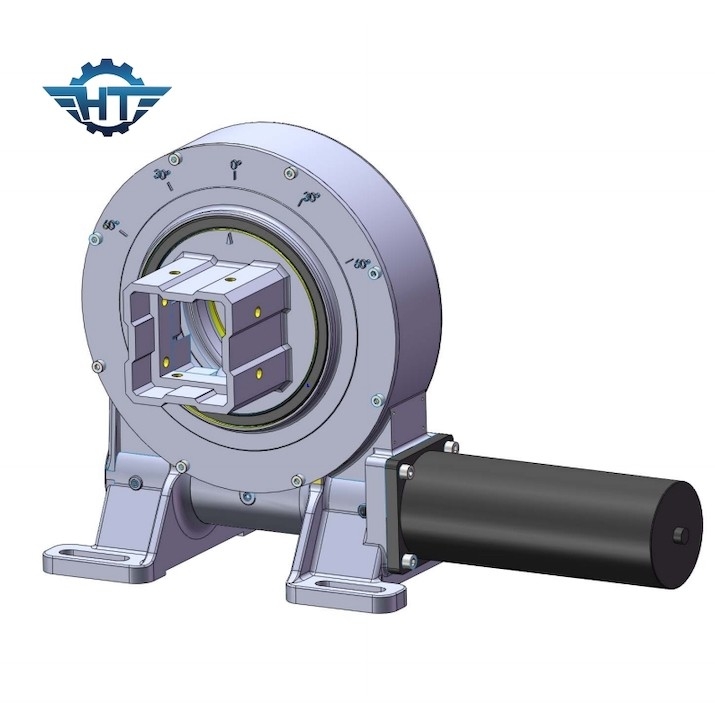

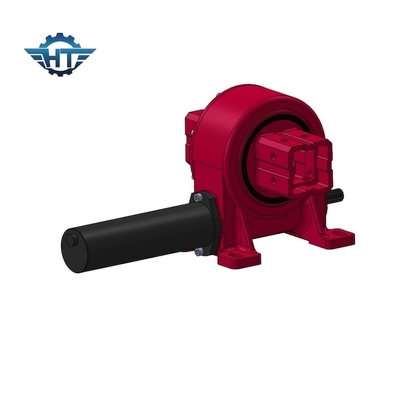

Caja de cambios de accionamiento de gusano pequeño montada en horizontal para el seguimiento solar
Descripción de la caja de engranajes giratoria
Una caja de engranajes giratoria, también conocida como un motor giratorio, es un dispositivo mecánico utilizado para girar o girar cargas pesadas en varias aplicaciones.máquinas excavadoras, turbinas eólicas y sistemas de seguimiento solar.
El propósito principal de una caja de cambios giratoria es proporcionar una rotación controlada y soporte para la carga.
Casas: La estructura exterior que alberga los componentes internos de la caja de cambios.
Anillo de aleta: Un rodamiento grande y circular que permite que la caja de cambios gire sin problemas. Proporciona apoyo y estabilidad a la carga durante la rotación.
Tren de engranajes: El tren de engranajes consiste en un conjunto de engranajes dispuestos en una configuración específica para lograr la potencia de rotación deseada.o engranajes de gusano.
Motor: El motor proporciona la fuerza motriz para girar la caja de cambios giratoria. Puede ser un motor eléctrico, un motor hidráulico o incluso una manivela manual, dependiendo de la aplicación específica.
Eje de salida: El eje de salida está conectado al tren de engranajes y se extiende desde la caja de cambios.
Parámetros de rendimiento de la caja de engranajes giratoria modelo VE
| Parámetros de rendimiento del modelo VE | ||||||||||||
| Modelo | Torque de salida nominal (N.m.) | Torque de retención (kN.m) | Torque de inclinación (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficiencia |
Precisión (Grado) |
IP | Tep de trabajo ((°C) | Autobloqueo | Peso (en kg) |
| 3" de largo | 806 | 9 | 5 | 22 | 15 | 31:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 12 kg |
| 5" de largo. | 962 | 30 | 6 | 16 | 27 | 37:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 18 kg |
| 7" de largo. | 7344 | 60 | 10 | 34 | 58 | 51:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 32 kilos |
| 8" de largo | 8000 | 70 | 14 | 50 | 80 | 50:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 28 kg de peso |
| 9" de largo | 8784 | 80 | 16 | 60 | 130 | 61:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 52 kg de peso |
| 12" de largo. | 11232 | 100 | 25 | 77 | 190 | 78:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 65 kg |
| 14" de largo. | 12240 | 120 | 48 | 110 | 230 | 85:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 88 kg de peso |
| 17" de largo. | 14688 | 136 | 67 | 142 | 390 | 102:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | El peso total es de: |
| 21" de largo | 18000 | 140 | 89 | 337 | 640 | 125:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | No más de 200 kg |
| 25" de largo | 21600 | 150 | 112 | 476 | 950 | 150:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 251 kg |
Características clave
1. Un ángulo de rotación ilimitado y el rango
2. Proporcionar la transmisión más eficiente de alta potencia y par posible
3- La vivienda completamente cerrada y sellada soporta ambientes hostiles y aumenta la seguridad
