Datos del producto:
|
| El material: | 42CrMo o 50Mn | Garantización: | 5~10 años |
|---|---|---|---|
| El motor: | Motor de corriente continua | Aplicación: | Sistema de seguimiento solar del picovoltio de 2 retratos |
| ruido: | ≤60dB | Temperatura de funcionamiento: | -20℃~+80℃ |
| Nombre del producto: | El rastreador solar tiene un manejo de palanca | Nivel de protección: | Protección IP66 |
| Resaltar: | Ve7 fue impulsado por energía solar,Motor de engranajes de 24 VDC con accionamiento solar,Tracción giratoria de 24 V para el sistema de seguimiento solar |
||

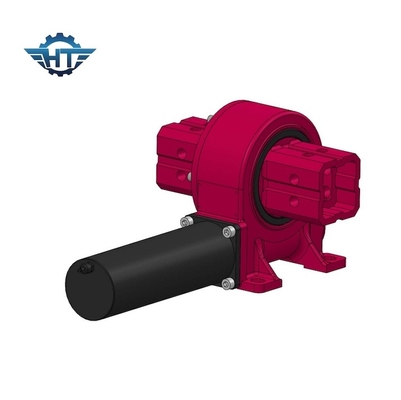

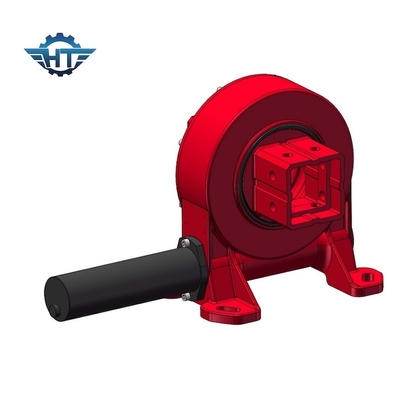

VE7 Solar Tracker Slew Drive con motor de engranajes de 24VDC para 2 retratos Sistema de seguimiento solar fotovoltaico
Descripción del dispositivo de seguimiento solar VE7
Los motores giratorios de Hangtuo's emplean tecnología de precisión que proporciona una relación variable en múltiples etapas de engranaje.y alojamiento listo para la instalaciónTenemos la capacidad de proporcionar soluciones personalizadas para aplicaciones específicas.
El diseño y las especificaciones de los accionamientos giratorios pueden variar dependiendo de los requisitos específicos de la aplicación, incluida la capacidad de carga, la velocidad, la precisión y las condiciones ambientales.Hay diferentes tamaños y proporciones de engranajes disponibles para adaptarse a una amplia gama de aplicaciones y capacidades de carga.
Parámetros de rendimiento del modelo VE
| Parámetros de rendimiento del modelo VE | ||||||||||||
| Modelo | Torque de salida nominal (N.m.) | Torque de retención (kN.m) | Torque de inclinación (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficiencia |
Precisión (Grado) |
IP | Tep de trabajo ((°C) | Autobloqueo | Peso (en kg) |
| 3" de largo | 806 | 9 | 5 | 22 | 15 | 31:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 12 kg |
| 5" de largo. | 962 | 30 | 6 | 16 | 27 | 37:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 18 kg |
| 7" de largo. | 7344 | 60 | 10 | 34 | 58 | 51:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 32 kilos |
| 8" de largo | 8000 | 70 | 14 | 50 | 80 | 50:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 28 kg de peso |
| 9" de largo | 8784 | 80 | 16 | 60 | 130 | 61:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 52 kg de peso |
| 12" de largo. | 11232 | 100 | 25 | 77 | 190 | 78:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 65 kg |
| 14" de largo. | 12240 | 120 | 48 | 110 | 230 | 85:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 88 kg de peso |
| 17" de largo. | 14688 | 136 | 67 | 142 | 390 | 102:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | El peso total es de: |
| 21" de largo | 18000 | 140 | 89 | 337 | 640 | 125:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | No más de 200 kg |
| 25" de largo | 21600 | 150 | 112 | 476 | 950 | 150:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 251 kg |
Características
Transmisión del par: los accionamientos giratorios transmiten de manera eficiente el par desde el mecanismo de accionamiento al anillo giratorio, lo que permite una rotación suave y controlada.El sistema de engranaje de gusano o de engranaje de espolón garantiza una transmisión de potencia confiable con una reacción negativa mínima.
Protección del anillo giratorio: los accionamientos giratorios proporcionan una carcasa cerrada que protege los componentes internos, como el anillo giratorio y los engranajes, de contaminantes, polvo, humedad,y otros factores ambientalesEsto ayuda a prolongar la vida útil del sistema de accionamiento.
Versatilidad: Las unidades de giro pueden ser personalizadas para satisfacer requisitos específicos de la aplicación.Esta versatilidad les permite ser utilizados en una amplia gama de industrias y aplicaciones.
Aplicaciones
Nuestros productos incluyen accionamientos giratorios y componentes relacionados, que se aplican principalmente en sistemas de seguimiento solar de un o dos ejes, vehículos de construcción, maquinaria portuaria,vehículos modulares y pequeños sistemas eólicos.
