Datos del producto:
|
| Modelo: | VE5 pulgadas | Aplicación: | sistema de seguimiento solar |
|---|---|---|---|
| Certificado: | ISO9001, CE | Instalación: | montado en posición horizontal |
| Mantenimiento: | Es libre. | El color: | Por requerimiento |
| Contragolpe: | menos de 0,1 grado | Válvula de entrada: | 24 V de corriente continua |
| Resaltar: | Eficiencia de los engranajes de gusano,37/1 relación de engranaje de gusano de tracción,El sistema de seguimiento de slew drive solar. |
||

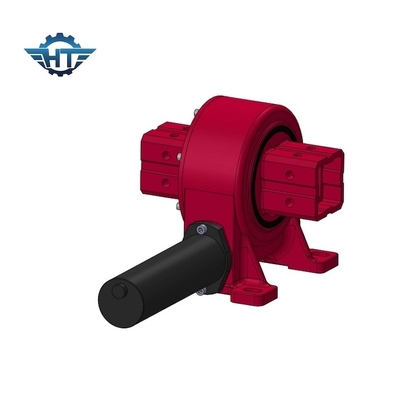

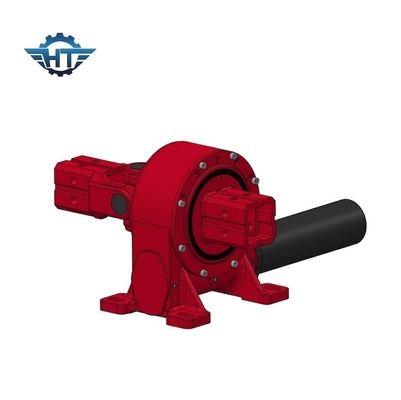

Eficiencia de tracción de leña de engranaje de gusano con relación 37:1 para sistema de seguimiento solar
Descripción de la unidad de engranaje de gusano
Los accionamientos giratorios desempeñan un papel crucial para permitir el movimiento de rotación y el soporte de carga en diversos sistemas industriales y mecánicos,ofrecer una solución fiable y eficiente para aplicaciones que requieren rotación continua y capacidades de cargaLos motores de deslizamiento se utilizan comúnmente en aplicaciones que requieren una rotación continua de 360 grados, como sistemas de seguimiento solar, turbinas eólicas, grúas, excavadoras y maquinaria industrial.Proporcionan una solución compacta y eficiente para transmitir torque y soportar cargas pesadas, al tiempo que permiten una rotación suave y precisa.
Parámetros de rendimiento del modelo VE
| Parámetros de rendimiento del modelo VE | ||||||||||||
| Modelo | Torque de salida nominal (N.m.) | Torque de retención (kN.m) | Torque de inclinación (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficiencia |
Precisión (Grado) |
IP | Tep de trabajo ((°C) | Autobloqueo | Peso (en kg) |
| 3" de largo | 806 | 9 | 5 | 22 | 15 | 31:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 12 kg |
| 5" de largo. | 962 | 30 | 6 | 16 | 27 | 37:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 18 kg |
| 7" de largo. | 7344 | 60 | 10 | 34 | 58 | 51:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 32 kilos |
| 8" de largo | 8000 | 70 | 14 | 50 | 80 | 50:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 28 kg de peso |
| 9" de largo | 8784 | 80 | 16 | 60 | 130 | 61:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 52 kg de peso |
| 12" de largo. | 11232 | 100 | 25 | 77 | 190 | 78:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 65 kg |
| 14" de largo. | 12240 | 120 | 48 | 110 | 230 | 85:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 88 kg de peso |
| 17" de largo. | 14688 | 136 | 67 | 142 | 390 | 102:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | El peso total es de: |
| 21" de largo | 18000 | 140 | 89 | 337 | 640 | 125:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | No más de 200 kg |
| 25" de largo | 21600 | 150 | 112 | 476 | 950 | 150:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 251 kg |
Características
Mantenimiento y lubricación: en función del diseño específico, los accionamientos giratorios pueden requerir un mantenimiento periódico.incluida la lubricación de los engranajes e inspección de la carcasa para detectar cualquier signo de desgaste o dañoEl mantenimiento adecuado ayuda a garantizar un rendimiento óptimo y una larga vida.
Precisión y control: los accionamientos giratorios pueden proporcionar un control preciso del movimiento de rotación, por lo que son adecuados para aplicaciones que requieren precisión y control de posicionamiento,como sistemas de seguimiento solar o brazos robóticos.
Resistencia al clima: Muchos motores giratorios están diseñados para soportar condiciones ambientales adversas, incluidas temperaturas extremas, humedad y exposición a sustancias corrosivas.Esto los hace adecuados para aplicaciones al aire libre donde la durabilidad es esencial..
Las características y capacidades específicas de los accionamientos giratorios pueden variar según el diseño y la aplicación prevista.Es importante consultar las especificaciones del producto y las directrices para obtener información detallada..
