Datos del producto:
|
Peso del paquete: | 53 KILOGRAMOS | Nivel de ruidos: | ≤50dB |
---|---|---|---|
Válvula de entrada: | 24 V | Gama de velocidad: | 0.1-100 rpm |
Nombre del producto: | El rastreador solar tiene un manejo de palanca | Aplicación: | Sistema de seguimiento solar del picovoltio |
Exactitud: | 0.1° | Resolución: | 3600 ppr |
Resaltar: | Dispositivo de rastreo solar de alta precisión,Protección IP66 El motor de aleta solar,53 kg de movimiento solar de aleta |

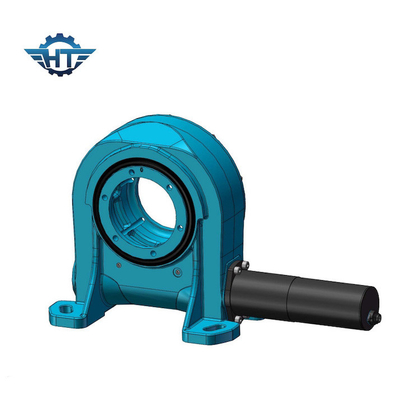

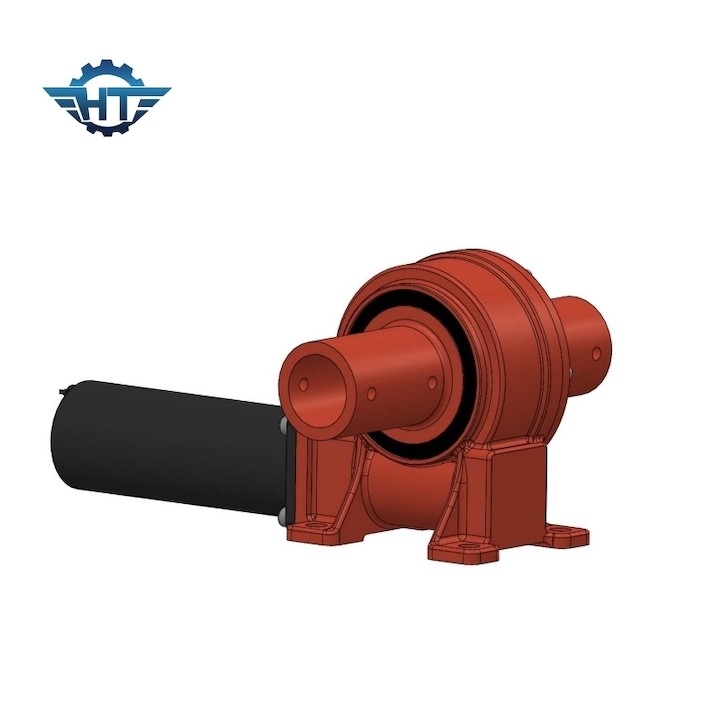

Trazador solar de alta precisión con resolución de 0,01° Protección IP66
Descripción del producto
Un accionamiento de giro, también conocido como accionamiento de giro o accionamiento de rodamiento de giro, es un componente mecánico utilizado en varias aplicaciones para permitir la rotación controlada de una carga alrededor de un eje central.Estos dispositivos se encuentran comúnmente en maquinaria industrial, sistemas de seguimiento solar, turbinas eólicas, equipos de construcción y otras aplicaciones donde se requiere una rotación controlada y precisa.
Aquí hay una descripción de las características y componentes clave de una unidad giratoria:
Casas principales: La unidad giratoria generalmente consiste en una carcasa robusta y compacta que contiene todos los componentes internos.La carcasa está diseñada para soportar cargas pesadas y condiciones ambientales.
Eje central: En el núcleo del accionamiento de giro hay un eje central, a menudo conocido como el engranaje de gusano, que sirve como punto de giro para el movimiento de rotación.
Mecanismo de engranaje: la función principal de la unidad de giro es convertir el movimiento rotatorio en movimiento angular.con una longitud de más de 20 mm, pero no superior a 30 mmEl tornillo de gusano se conecta con los dientes del engranaje de anillo, lo que permite una rotación controlada.
Motor de accionamiento: Para controlar la rotación del accionamiento giratorio, generalmente se conecta un motor de accionamiento externo.
Rodamientos: Los rodamientos de alta calidad son componentes cruciales de una unidad de giro, proporcionan soporte y reducen la fricción, lo que permite una rotación suave y eficiente.Algunos motores de giro cuentan con varias filas de rodamientos para una mayor estabilidad.
Sellos y lubricación: Para proteger los componentes internos del polvo, la suciedad y la humedad, los accionamientos giratorios están equipados con sellos y juntas.La lubricación adecuada es esencial para reducir el desgaste y garantizar la fiabilidad a largo plazo.
Flange de montaje: dependiendo de la aplicación, se puede incluir una brida de montaje para fijar la unidad de giro de forma segura a la estructura circundante.
Gear de salida: Algunas unidades de giro tienen un engranaje de salida, que está conectado a la carga que debe girarse.
Parámetros técnicos
Modelo |
Torque de salida nominal (N.m.) |
Torque de retención (kN.m) |
Torque de inclinación (kN.m) |
Carga axial (kN) |
Carga radial (kN) |
Ratio |
Eficiencia |
Precisión (Grado) |
IP |
Tep de trabajo ((°C) |
Autobloqueo |
Peso (kg) |
3" de largo |
806 |
9 |
5 |
22 |
15 |
31:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
12 kg |
5" de largo. |
962 |
30 |
6 |
16 |
27 |
37:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
18 kg |
7" de largo. |
7344 |
60 |
10 |
34 |
58 |
51:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
32 kilos |
8" de largo |
8000 |
70 |
14 |
50 |
80 |
50:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
28 kg de peso |
9" de largo |
8784 |
80 |
16 |
60 |
130 |
61:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
52 kg de peso |
12" de largo. |
11232 |
100 |
25 |
77 |
190 |
78:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
65 kg |
14" de largo. |
12240 |
120 |
48 |
110 |
230 |
85:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
88 kg de peso |
17" de largo. |
14688 |
136 |
67 |
142 |
390 |
102:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
El peso total es de: |
21" de largo |
18000 |
140 |
89 |
337 |
640 |
125:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
No más de 200 kg |
25" de largo |
21600 |
150 |
112 |
476 |
950 |
150:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
251 kg |
Aplicaciones
Los accionamientos giratorios desempeñan un papel crucial en muchas industrias y aplicaciones que requieren una rotación y capacidad de carga controladas con precisión.Aquí hay una lista de aplicaciones comúnmente utilizadas de accionamientos giratorios:
Sistemas de seguimiento solar: se utilizan para orientar los paneles y los paneles solares con el fin de maximizar la captura de energía y mejorar la eficiencia de la generación de energía solar.
Turbinas eólicas: Los motores giratorios se utilizan para controlar la orientación de la góndola y las palas con el fin de aprovechar eficientemente la energía del viento.
Equipos de construcción: Excavadoras, grúas y bombas de hormigón, se utilizan para permitir un control preciso de la rotación del brazo, el brazo o el cubo.
Maquinaria agrícola: El ejército combina cosechadoras y sistemas de riego que utilizan accionamientos giratorios para facilitar el movimiento y el posicionamiento de varios componentes.
Manejo de materiales: Los motores de giro se utilizan en sistemas de transportadores, cargadores de materiales y apiladores para controlar el movimiento y el posicionamiento de cintas transportadoras y otros equipos.
Además, los accionamientos giratorios se utilizan en mesas giratorias para la indicación y el posicionamiento precisos de las piezas de trabajo durante los procesos de mecanizado, grúas de buques, plataformas de perforación en alta mar, sistemas de posicionamiento de buques,las plataformas elevadoras y los camiones de cubos, sistemas de energía de mareas y olas, antenas de radiodifusión y sistemas de cámaras de vigilancia, fabricación automatizada, equipos militares y aeroespaciales, atracciones en parques de atracciones,Observatorios y telescopios astronómicos, y equipos pesados de minería.
Estos ejemplos demuestran la versatilidad de los accionamientos giratorios y su importancia en diversos aspectos de la industria para garantizar un funcionamiento eficiente y seguro.
Apoyo y servicios
Trazador solar con manejo de aleta Soporte técnico y servicio
En el
Nuestros servicios incluyen:
Sugerencias de instalación y instalación
Instrucciones de mantenimiento
Solución de problemas
Si tiene alguna pregunta o necesita ayuda, por favor no dude en ponerse en contacto con nosotros. Esperamos ayudarle a sacar el máximo partido de su Solar Tracker Slew Drive.
Embalaje y envío
Embalaje y envío
Envase cuidadosamente cada Solar Tracker Slew Drive con cartón de panal de miel y bloques de límite.
Sella con seguridad en una caja y etiqueta con los datos de envío correspondientes.
Asegúrese de que todos los materiales de embalaje estén libres de polvo y suciedad.
Incluir un informe de ensayo en el recuadro.
El buque utiliza un portador confiable.
