Datos del producto:
|
Esfuerzo de torsión de la salida: | 7320 nanómetro | Válvula de entrada: | 24 V |
---|---|---|---|
Nivel de ruidos: | ≤50dB | la garantía: | 5 años |
Gama de velocidad: | 0.1-100 rpm | Resolución: | 0.01° |
Temperatura de funcionamiento: | -40°C a +120°C | Aplicación: | Sistema de seguimiento fotovoltaico |
Resaltar: | Dispositivo de giro solar para precisión,Picovoltio que sigue la impulsión solar de la ciénaga,Dispositivo de seguimiento solar de alto par de salida |

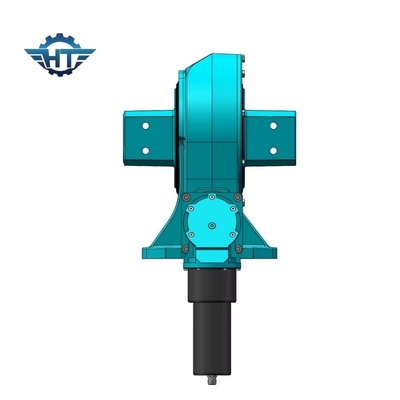

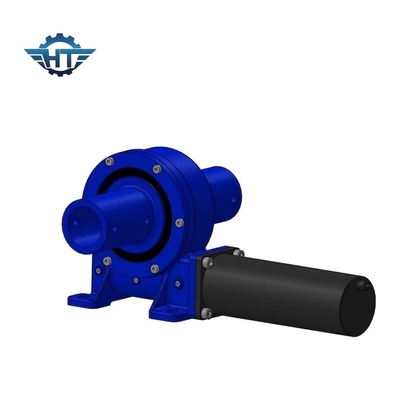

0.1° Dispositivo giratorio de precisión para aplicaciones de seguimiento fotovoltaico de par de gran potencia de precisión
Descripción del producto
Un accionamiento de giro, también conocido como accionamiento de giro o accionamiento de rodamiento de giro, es un componente mecánico utilizado en varias aplicaciones para permitir la rotación controlada de una carga alrededor de un eje central.Estos dispositivos se encuentran comúnmente en maquinaria industrial, sistemas de seguimiento solar, turbinas eólicas, equipos de construcción y otras aplicaciones donde se requiere una rotación controlada y precisa.
Las características y componentes clave de un accionamiento giratorio incluyen:
Casas principales: La unidad giratoria generalmente consiste en una carcasa robusta y compacta que contiene todos los componentes internos.La carcasa está diseñada para soportar cargas pesadas y condiciones ambientales.
Eje central: En el núcleo del accionamiento de giro hay un eje central, a menudo conocido como el engranaje de gusano, que sirve como punto de giro para el movimiento de rotación.
Mecanismo de engranaje: la función principal de la unidad de giro es convertir el movimiento rotatorio en movimiento angular.con una longitud de más de 20 mm, pero no superior a 30 mm.
Motor de accionamiento: Para controlar la rotación del accionamiento giratorio, generalmente se conecta un motor de accionamiento externo.
Rodamientos: Los rodamientos de alta calidad son componentes cruciales de una unidad de giro, proporcionan soporte y reducen la fricción, lo que permite una rotación suave y eficiente.Algunos motores de giro cuentan con varias filas de rodamientos para una mayor estabilidad.
Sellos y lubricación: Para proteger los componentes internos del polvo, la suciedad y la humedad, los accionamientos giratorios están equipados con sellos y juntas.La lubricación adecuada es esencial para reducir el desgaste y garantizar la fiabilidad a largo plazo.
Flange de montaje: dependiendo de la aplicación, se puede incluir una brida de montaje para fijar la unidad de giro de forma segura a la estructura circundante.
Gear de salida: Algunas unidades de giro tienen un engranaje de salida, que está conectado a la carga que debe girarse.
Las unidades giratorias están diseñadas para manejar cargas pesadas y ofrecer un control preciso sobre la rotación, lo que las hace ideales para diversas aplicaciones que requieren movimiento controlado.y su capacidad para soportar cargas tanto axiales como radiales los convierten en componentes valiosos en industrias como la construcción, las energías renovables y la manufactura.
Parámetros técnicos
Modelo |
Torque de salida nominal (N.m.) |
Torque de retención (kN.m) |
Torque de inclinación (kN.m) |
Carga axial (kN) |
Carga radial (kN) |
Ratio |
Eficiencia |
Precisión (Grado) |
IP |
Tep de trabajo ((°C) |
Autobloqueo |
Peso (kg) |
3" de largo |
806 |
9 |
5 |
22 |
15 |
31:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
12 kg |
5" de largo. |
962 |
30 |
6 |
16 |
27 |
37:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
18 kg |
7" de largo. |
7344 |
60 |
10 |
34 |
58 |
51:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
32 kilos |
8" de largo |
8000 |
70 |
14 |
50 |
80 |
50:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
28 kg de peso |
9" de largo |
8784 |
80 |
16 |
60 |
130 |
61:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
52 kg de peso |
12" de largo. |
11232 |
100 |
25 |
77 |
190 |
78:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
65 kg |
14" de largo. |
12240 |
120 |
48 |
110 |
230 |
85:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
88 kg de peso |
17" de largo. |
14688 |
136 |
67 |
142 |
390 |
102:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
El peso total es de: |
21" de largo |
18000 |
140 |
89 |
337 |
640 |
125:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
No más de 200 kg |
25" de largo |
21600 |
150 |
112 |
476 |
950 |
150:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
251 kg |
Aplicaciones
Los accionadores giratorios son componentes multifuncionales utilizados en una variedad de industrias y aplicaciones en todo el mundo, ya que proporcionan una rotación controlada, un posicionamiento preciso y una capacidad de carga.Una de las ventajas clave de los motores giratorios es su versatilidadEn el caso de los motores giratorios, se pueden encontrar desde sistemas de seguimiento solar para la generación de energía hasta equipos de minería pesada.
1Sistemas de seguimiento solar: Los motores de giro se utilizan para orientar los paneles y los paneles solares para maximizar la captura de energía y mejorar su eficiencia.
2- Turbinas eólicas: permiten controlar la orientación de la góndola y las palas para que una turbina eólica aproveche eficientemente la energía eólica.
3Equipo de construcción: Los accionamientos giratorios ofrecen un control preciso de las retroexcavadoras, grúas o bombas de hormigón sobre la rotación del brazo, el brazo o el cubo.
4Máquinas agrícolas: las cosechadoras y los sistemas de riego emplean accionamientos giratorios para impulsar el movimiento y el posicionamiento de varios componentes.
5Manipulación de materiales: Los motores de giro se utilizan en sistemas de transportadores, cargadores de materiales y apiladores para controlar las cintas transportadoras.
6Mesas giratorias: en los procesos industriales y de mecanizado, se utilizan en mesas giratorias para garantizar un control preciso de las piezas de trabajo durante el mecanizado.
7Equipo marino y offshore: Los motores de giro son necesarios en grúas de buques, plataformas de perforación en alta mar y sistemas de posicionamiento de buques para girar cargas y equipos.
8Plataformas de trabajo aéreas: son esenciales en las plataformas de ascensor y camiones de cubos, permitiendo el acceso a áreas elevadas.
9Energía renovable: Además del viento y la energía solar, los accionamientos giratorios se utilizan en los sistemas de energía de marea y onda para orientar los dispositivos de captura de energía.
10. Platos de satélite: Ayudan en la orientación y seguimiento de platos de satélite para mantener la comunicación.
11Radiodifusión y vigilancia: las antenas de radiodifusión y televisión y los sistemas de cámaras de vigilancia utilizan accionamientos giratorios para mover la antena o la cámara.
12Fabricación automatizada: desempeñan un papel clave en los procesos de fabricación automatizados donde se necesitan movimientos de rotación y control preciso.
13Defensa y Aeroespacial: Los lanzadores de misiles, los sistemas de radar y los telescopios tienen motores giratorios para controlar su orientación.
14Industria del entretenimiento: Se pueden encontrar en atracciones de parques de diversiones, incluidas ruedas gigantes y plataformas giratorias.
15Telescopios y observatorios: Los observatorios y telescopios astronómicos los utilizan para apuntar y rastrear objetos celestes.
16Equipo de minería y cantera: Los equipos mineros pesados, como las excavadoras de ruedas de cubo y las acumuladoras de recubrimiento, utilizan accionamientos giratorios para mover y colocar sus componentes.
Estos ejemplos muestran la versatilidad de los accionamientos giratorios y su importancia para una operación eficiente y segura.
Embalaje y envío
Embalaje y envío para el trazador solar:
El producto se coloca en una caja de madera contrachapada duradera y se sella de forma segura.
La caja se coloca luego en un recipiente exterior de cartón.
El recipiente exterior está sellado con una envoltura de plástico a prueba de agua.
El paquete está marcado con el nombre del producto y el logotipo de la empresa.
El paquete se envía por vía aérea o marítima, dependiendo de la ubicación del cliente.
