Datos del producto:
|
codificador: | No se puede optar | Aplicación: | sistema de seguimiento solar |
---|---|---|---|
Gama de velocidad: | 0.1-1 rpm | Precisión: | 0.15° |
Temperatura de funcionamiento: | -40°C a +120°C | Nombre del producto: | El rastreador solar tiene un manejo de palanca |
Esfuerzo de torsión: | 7320 nanómetro | Válvula de entrada: | 24 V |
Resaltar: | Dispositivo de velocidad de respuesta de rastreo solar,Trazador solar para el sector industrial,Dispositivo de seguimiento solar de 1 rpm |

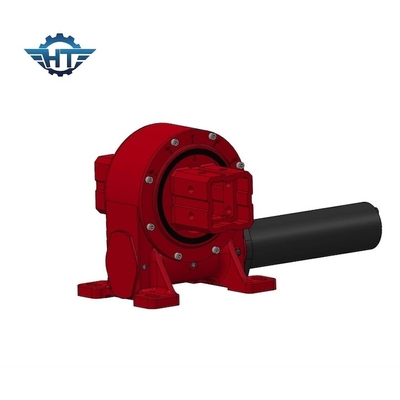

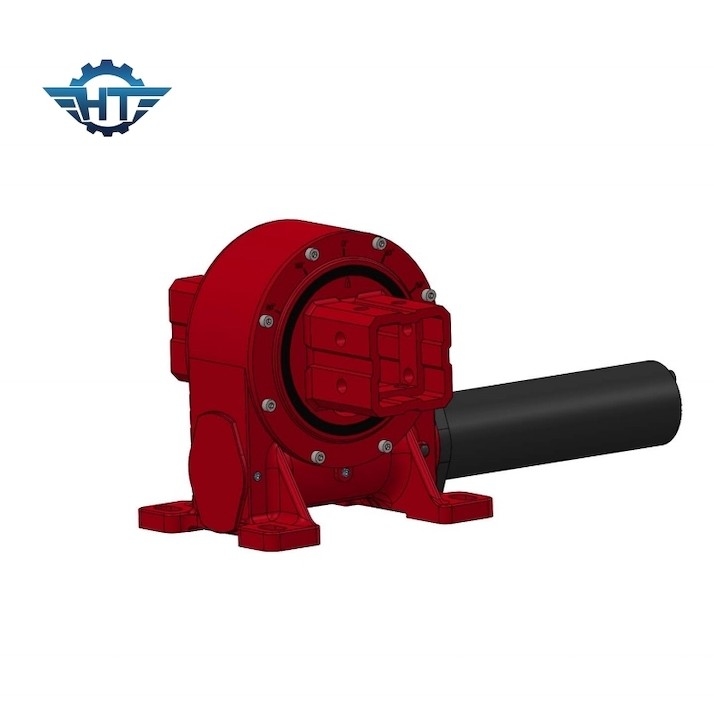

0.01° Dirección giratoria de seguimiento solar IP66 de alta resolución
Descripción del producto
Un accionamiento de giro, también conocido como accionamiento de giro o accionamiento de rodamiento de giro, es un componente mecánico utilizado en varias aplicaciones para permitir la rotación controlada de una carga alrededor de un eje central.Estos dispositivos proporcionan una solución fiable y robusta para el movimiento controlado, y se encuentran comúnmente en maquinaria industrial, sistemas de seguimiento solar, turbinas eólicas, equipos de construcción y otras aplicaciones que requieren una rotación precisa.La unidad de giro se compone típicamente de un robusto, carcasa compacta que contiene todos los componentes internos, que están diseñados para soportar cargas pesadas y condiciones ambientales.a menudo denominado el engranaje para gusanos, que sirve de punto de giro para el movimiento de rotación y está conectado a un motor de accionamiento externo que proporciona el par y la potencia necesarios para girar la carga.y la lubricación son componentes integrales del accionamiento giratorioLos rodamientos proporcionan soporte y reducen la fricción para una rotación eficiente, mientras que los sellos y la lubricación protegen los componentes internos del polvo, la suciedad y la humedad,y garantizar la fiabilidad a largo plazoDependiendo de la aplicación, los accionamientos de giro pueden incluir una brida de montaje para fijar de forma segura el dispositivo a la estructura circundante y un engranaje de salida para conectar la carga que requiere rotación.Los motores giratorios ofrecen una variedad de ventajas para una amplia gama de aplicaciones, con su resistencia y precisión siendo dos de sus principales ventajas.y su capacidad para soportar cargas tanto axiales como radiales los hacen especialmente valiosos en industrias como la construcción, las energías renovables y la manufactura.
Parámetros técnicos
Los reductores planetarios, ampliamente utilizados en sistemas de transmisión automatizados, son un tipo de dispositivo mecánico utilizado para reducir la velocidad de un motor mientras aumenta el par.La tabla anterior muestra el par de salida nominal, par de retención, par de inclinación, carga axial, carga radial, relación, eficiencia, precisión, protección IP, temperatura de trabajo, propiedad de bloqueo automático,y información sobre el peso de los reducidores planetarios de varios tamaños.
Modelo |
Torque de salida nominal (N.m.) |
Torque de retención (kN.m) |
Torque de inclinación (kN.m) |
Carga axial (kN) |
Carga radial (kN) |
Ratio |
Eficiencia |
Precisión (Grado) |
IP |
Tep de trabajo ((°C) |
Autobloqueo |
Peso (kg) |
3" de largo |
806 |
9 |
5 |
22 |
15 |
31:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
12 kg |
5" de largo. |
962 |
30 |
6 |
16 |
27 |
37:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
18 kg |
7" de largo. |
7344 |
60 |
10 |
34 |
58 |
51:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
32 kilos |
8" de largo |
8000 |
70 |
14 |
50 |
80 |
50:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
28 kg de peso |
9" de largo |
8784 |
80 |
16 |
60 |
130 |
61:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
52 kg de peso |
12" de largo. |
11232 |
100 |
25 |
77 |
190 |
78:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
65 kg |
14" de largo. |
12240 |
120 |
48 |
110 |
230 |
85:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
88 kg de peso |
17" de largo. |
14688 |
136 |
67 |
142 |
390 |
102:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
El peso total es de: |
21" de largo |
18000 |
140 |
89 |
337 |
640 |
125:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
No más de 200 kg |
25" de largo |
21600 |
150 |
112 |
476 |
950 |
150:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
251 kg |
En resumen, las especificaciones de los reductores planetarios discutidos varían mucho dependiendo de su tamaño. Sin embargo, la mayoría de ellos comparten características similares como una alta eficiencia, precisión y protección de propiedad intelectual,así como un amplio rango de temperaturas.
Aplicaciones
Los motores de giro encuentran aplicaciones en una amplia gama de industrias y equipos donde la rotación controlada, el posicionamiento preciso y la capacidad de carga son esenciales.No sólo son flexibles y robustos, pero también capaz de proporcionar un posicionamiento y una rotación precisos de equipos y componentes.
Sistemas de seguimiento solar: los accionamientos giratorios se utilizan ampliamente en los sistemas de seguimiento solar para orientar los paneles y los paneles solares hacia el sol durante todo el día,maximizar la captura de energía y mejorar la eficiencia de la generación de energía solar.
Turbinas eólicas: se utilizan en las turbinas eólicas para controlar la orientación de la góndola y las palas,que permite al aerogenerador aprovechar eficientemente la energía eólica orientándose hacia la dirección del viento predominante.
Equipo de construcción: Los accionamientos de giro se utilizan en maquinaria de construcción como excavadoras, grúas y bombas de hormigón para permitir un control preciso de la rotación del brazo, brazo o cubo.
Maquinaria agrícola: Los equipos agrícolas, incluidas las cosechadoras y los sistemas de riego, a menudo utilizan accionamientos giratorios para controlar el movimiento y el posicionamiento de varios componentes.
Manejo de materiales: Los sistemas de transportadores, cargadores de materiales y apiladores utilizan accionamientos giratorios para controlar el movimiento y el posicionamiento de cintas transportadoras y otros equipos.
Mesas giratorias: en aplicaciones de fabricación y mecanizado, se utilizan accionamientos giratorios en mesas giratorias para permitir la indexación y el posicionamiento precisos de las piezas de trabajo durante los procesos de mecanizado.
Equipo marino y en alta mar: Los motores de giro se utilizan en grúas de buques, plataformas de perforación en alta mar y sistemas de posicionamiento de buques para controlar la rotación de equipos y cargas.
Plataformas de trabajo aéreas: las plataformas elevadoras y los camiones de cubos utilizan accionamientos giratorios para controlar el movimiento y el posicionamiento de la plataforma de trabajo, lo que permite el acceso a áreas elevadas.
Energía renovable: Además de las aplicaciones eólicas y solares, los accionadores giratorios se utilizan en los sistemas de energía de marea y onda para controlar la orientación de los dispositivos de captura de energía.
Platos para satélites: Los accionamientos giratorios permiten la orientación y seguimiento precisos de las antenas para satélites para mantener la comunicación con los satélites en órbita.
Radiodifusión y vigilancia: Se utilizan en antenas de radiodifusión y televisión y sistemas de cámaras de vigilancia para controlar los movimientos de las antenas o cámaras.
Fabricación automatizada: los accionamientos de giro desempeñan un papel en varios procesos de fabricación automatizados donde se requieren movimientos y posicionamientos de rotación precisos.
Defensa y Aeroespacial: En aplicaciones militares y aeroespaciales, se utilizan en sistemas de radar, lanzadores de misiles y telescopios para controlar las orientaciones de los equipos.
Industria del entretenimiento: se pueden encontrar unidades giratorias en atracciones de parques de diversiones, incluidas las ruedas gigantes y las plataformas giratorias en los parques temáticos.
Telescopios y observatorios: Los observatorios y telescopios astronómicos utilizan motores giratorios para posicionar y rastrear con precisión los cuerpos celestes.
Equipo de minería y cantera: Los accionamientos de giro se utilizan en equipos mineros pesados, como excavadoras de ruedas de cubo y acumuladores, para controlar el movimiento de componentes.
Estos ejemplos ponen de relieve la versatilidad de los accionamientos de giro y su importancia para proporcionar un control preciso en diversas industrias y aplicaciones.
