Datos del producto:
|
| Nombre del producto: | El rastreador solar tiene un manejo de palanca | Nivel de la protección: | Protección IP66 |
|---|---|---|---|
| Peso: | 80 KILOGRAMOS | Gama de velocidad: | 0.1-100 rpm |
| Nivel de ruidos: | ≤50dB | Exactitud: | 0.15° |
| Válvula de entrada: | 24 V | Tipo del codificador: | Ampliado |
| Resaltar: | Dispositivo de alta eficiencia de rastreo solar,Dispositivo de seguimiento solar de 24 V,Dispositivo de seguimiento solar de 50 dB |
||

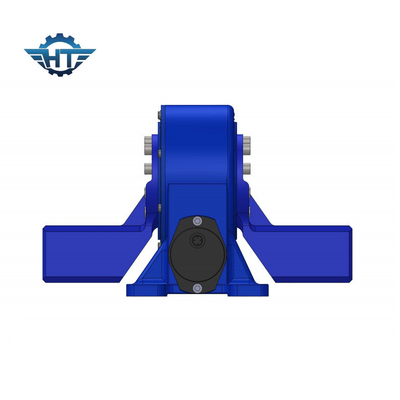

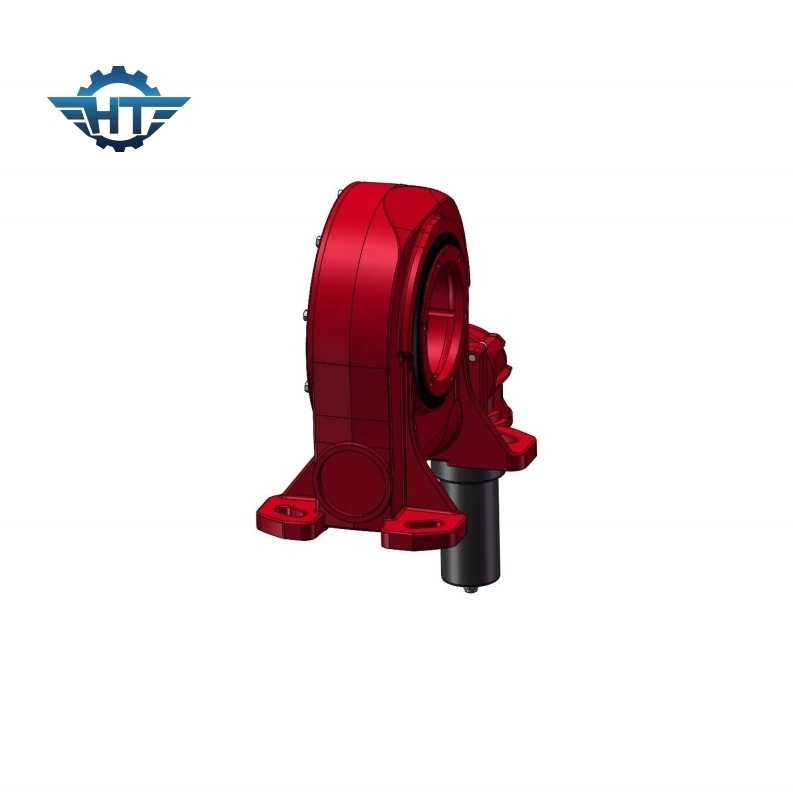

Trazador solar de alto rendimiento de manejo de aleta Torque de salida 5 años
Descripción del producto
Un accionamiento de giro, también conocido como accionamiento de giro o accionamiento de rodamiento de giro, es un componente mecánico utilizado en varias aplicaciones para permitir la rotación controlada de una carga alrededor de un eje central.Estos dispositivos se encuentran comúnmente en maquinaria industrial, sistemas de seguimiento solar, turbinas eólicas, equipos de construcción y otras aplicaciones donde se requiere una rotación controlada y precisa.
Los componentes principales de un accionamiento giratorio consisten en una carcasa robusta que contiene los componentes integrales, un eje central, engranajes internos para la conversión de movimiento, un motor de accionamiento externo,rodamientos para la estabilidad y la reducción de fricción, sellos y lubricantes para protección, una brida de montaje opcional y un engranaje de salida.
Los motores giratorios están diseñados para manejar cargas pesadas y proporcionar un control preciso del movimiento, lo que los hace útiles para una variedad de industrias.y fabricación debido a su versatilidad, durabilidad y capacidad para manejar cargas tanto axiales como radiales.
Características
Un accionamiento de giro, también conocido como accionamiento de giro o accionamiento de rodamiento de giro, es un componente mecánico utilizado en varias aplicaciones para permitir la rotación controlada de una carga alrededor de un eje central.Estos dispositivos se encuentran comúnmente en maquinaria industrial, sistemas de seguimiento solar, turbinas eólicas, equipos de construcción y otras aplicaciones donde se requiere una rotación controlada y precisa.
Aquí hay una descripción de las características y componentes clave de una unidad giratoria:
Casas principales: La unidad giratoria generalmente consiste en una carcasa robusta y compacta que contiene todos los componentes internos.La carcasa está diseñada para soportar cargas pesadas y condiciones ambientales.
Eje central: En el núcleo del accionamiento de giro hay un eje central, a menudo conocido como el engranaje de gusano, que sirve como punto de giro para el movimiento de rotación.
Mecanismo de engranaje: la función principal de la unidad de giro es convertir el movimiento rotatorio en movimiento angular.con una longitud de más de 20 mm, pero no superior a 30 mmEl tornillo de gusano se conecta con los dientes del engranaje de anillo, lo que permite una rotación controlada.
Motor de accionamiento: Para controlar la rotación del accionamiento giratorio, generalmente se conecta un motor de accionamiento externo.
Rodamientos: Los rodamientos de alta calidad son componentes cruciales de una unidad de giro, proporcionan soporte y reducen la fricción, lo que permite una rotación suave y eficiente.Algunos motores de giro cuentan con varias filas de rodamientos para una mayor estabilidad.
Sellos y lubricación: Para proteger los componentes internos del polvo, la suciedad y la humedad, los accionamientos giratorios están equipados con sellos y juntas.La lubricación adecuada es esencial para reducir el desgaste y garantizar la fiabilidad a largo plazo.
Flange de montaje: dependiendo de la aplicación, se puede incluir una brida de montaje para fijar la unidad de giro de forma segura a la estructura circundante.
Gear de salida: Algunas unidades de giro tienen un engranaje de salida, que está conectado a la carga que debe girarse.
Las unidades giratorias están diseñadas para manejar cargas pesadas y ofrecer un control preciso sobre la rotación, lo que las hace ideales para diversas aplicaciones que requieren movimiento controlado.y su capacidad para soportar cargas tanto axiales como radiales los convierten en componentes valiosos en industrias como la construcción, las energías renovables y la manufactura.
Parámetros técnicos
Ofrecemos una gama de reductores de engranajes planetarios para diferentes tamaños. Los modelos y detalles de especificación se enumeran en la tabla siguiente.
|
Modelo |
Torque de salida nominal (N.m.) |
Torque de retención (kN.m) |
Torque de inclinación (kN.m) |
Carga axial (kN) |
Carga radial (kN) |
Ratio |
Eficiencia |
Precisión (Grado) |
IP |
Tep de trabajo ((°C) |
Autobloqueo |
Peso (kg) |
|
3" de largo |
806 |
9 |
5 |
22 |
15 |
31:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
12 kg |
|
5" de largo. |
962 |
30 |
6 |
16 |
27 |
37:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
18 kg |
|
7" de largo. |
7344 |
60 |
10 |
34 |
58 |
51:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
32 kilos |
|
8" de largo |
8000 |
70 |
14 |
50 |
80 |
50:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
28 kg de peso |
|
9" de largo |
8784 |
80 |
16 |
60 |
130 |
61:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
52 kg de peso |
|
12" de largo. |
11232 |
100 |
25 |
77 |
190 |
78:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
65 kg |
|
14" de largo. |
12240 |
120 |
48 |
110 |
230 |
85:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
88 kg de peso |
|
17" de largo. |
14688 |
136 |
67 |
142 |
390 |
102:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
El peso total es de: |
|
21" de largo |
18000 |
140 |
89 |
337 |
640 |
125:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
No más de 200 kg |
|
25" de largo |
21600 |
150 |
112 |
476 |
950 |
150:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
251 kg |
Nuestros reductores de engranajes planetarios están todos equipados con alta eficacia, y IP66 calificación a prueba de agua.y cada uno está diseñado con características de bloqueo automático y de peso ligero.
Aplicaciones
Los motores de giro encuentran aplicaciones en una amplia gama de industrias y equipos donde la rotación controlada, el posicionamiento preciso y la capacidad de carga son esenciales.Aquí hay algunas aplicaciones comunes de accionamiento giratorio:
Sistemas de seguimiento solar: los accionamientos giratorios se utilizan ampliamente en los sistemas de seguimiento solar para orientar los paneles y los paneles solares hacia el sol durante todo el día,maximizar la captura de energía y mejorar la eficiencia de la generación de energía solar.
Turbinas eólicas: se utilizan en las turbinas eólicas para controlar la orientación de la góndola y las palas,que permite al aerogenerador aprovechar eficientemente la energía eólica orientándose hacia la dirección del viento predominante.
Equipo de construcción: Los accionamientos de giro se utilizan en maquinaria de construcción como excavadoras, grúas y bombas de hormigón para permitir un control preciso de la rotación del brazo, brazo o cubo.
Maquinaria agrícola: Los equipos agrícolas, incluidas las cosechadoras y los sistemas de riego, a menudo utilizan accionamientos giratorios para controlar el movimiento y el posicionamiento de varios componentes.
Manejo de materiales: Los sistemas de transportadores, cargadores de materiales y apiladores utilizan accionamientos giratorios para controlar el movimiento y el posicionamiento de cintas transportadoras y otros equipos.
Mesas giratorias: en aplicaciones de fabricación y mecanizado, se utilizan accionamientos giratorios en mesas giratorias para permitir la indexación y el posicionamiento precisos de las piezas de trabajo durante los procesos de mecanizado.
Equipo marino y en alta mar: Los motores de giro se utilizan en grúas de buques, plataformas de perforación en alta mar y sistemas de posicionamiento de buques para controlar la rotación de equipos y cargas.
Plataformas de trabajo aéreas: las plataformas elevadoras y los camiones de cubos utilizan accionamientos giratorios para controlar el movimiento y el posicionamiento de la plataforma de trabajo, lo que permite el acceso a áreas elevadas.
Platos para satélites: Los accionamientos giratorios permiten la orientación y seguimiento precisos de las antenas para satélites para mantener la comunicación con los satélites en órbita.
Radiodifusión y vigilancia: Se utilizan en antenas de radiodifusión y televisión y sistemas de cámaras de vigilancia para controlar el movimiento de la antena o la cámara.
Fabricación automatizada: los accionamientos de giro desempeñan un papel en varios procesos de fabricación automatizados donde se requieren movimientos y posicionamientos de rotación precisos.
Defensa y Aeroespacial: En aplicaciones militares y aeroespaciales, se utilizan en sistemas de radar, lanzadores de misiles y telescopios para controlar la orientación de los equipos.
Industria del entretenimiento: se pueden encontrar unidades giratorias en atracciones de parques de diversiones, incluidas las ruedas gigantes y las plataformas giratorias en los parques temáticos.
Telescopios y observatorios: Los observatorios y telescopios astronómicos utilizan motores giratorios para posicionar y rastrear con precisión los objetos celestes.
These examples highlight the versatility of slewing drives and their importance in a wide range of industries and applications where rotational motion and precise control are crucial for efficient and safe operation.
Apoyo y servicios
Soporte técnico y servicio del dispositivo de seguimiento solar
Proporcionamos soporte técnico profesional y servicio para nuestro Solar Tracker Slew Drive. Nuestro equipo de expertos está disponible para ayudarle con cualquier problema que pueda tener desde la instalación hasta el mantenimiento.
Instalación
Si está instalando nuestro Solar Tracker Slew Drive por primera vez, podemos proporcionarle instrucciones detalladas y tutoriales para garantizar que el proceso vaya sin problemas.
Mantenimiento
Nuestro Solar Tracker Slew Drive está diseñado para ser fácil de mantener, pero si tiene alguna pregunta o problema, nuestro equipo está disponible para ayudar.Podemos proporcionar asesoramiento y asistencia con cualquier tarea de mantenimiento.
Solución de problemas
Si usted experimenta algún problema con su Solar Tracker Slew Drive, nuestro equipo puede proporcionar asistencia con la solución de problemas.Podemos proporcionar instrucciones detalladas y consejos para ayudarle a conseguir su Solar Tracker Slew Drive de nuevo en marcha.
Embalaje y envío
El Solar Tracker Slew Drive se envía en un paquete de cartón resistente. El paquete está diseñado para proteger el producto de cualquier daño que pueda ocurrir durante el envío.el Solar Tracker Slew Drive está firmemente fijado con espuma y envoltura de burbujas para garantizar que no se dañe durante el envíoEl paquete también incluye un manual del producto y todo el hardware de montaje necesario.
