Datos del producto:
|
| Válvula de entrada: | 24 V | Nivel de la protección: | Protección IP66 |
|---|---|---|---|
| la garantía: | 5 años | Aplicación: | Sistema de seguimiento solar del picovoltio |
| Nivel de ruidos: | ≤50dB | Nombre del producto: | El rastreador solar tiene un manejo de palanca |
| Peso: | 23 kilogramos | Temperatura de funcionamiento: | -40°C a +120°C |
| Resaltar: | Interfaz RS485 Conducción solar de aleta,24V de seguimiento solar de la unidad de aleta,Seguimiento solar fotovoltaico Slew Drive |
||

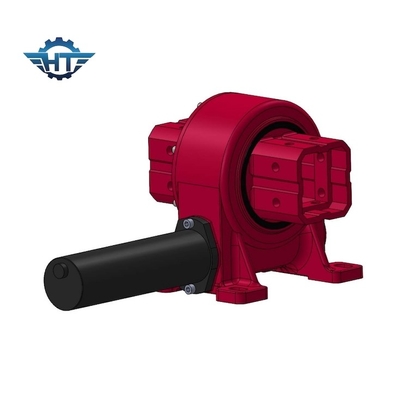

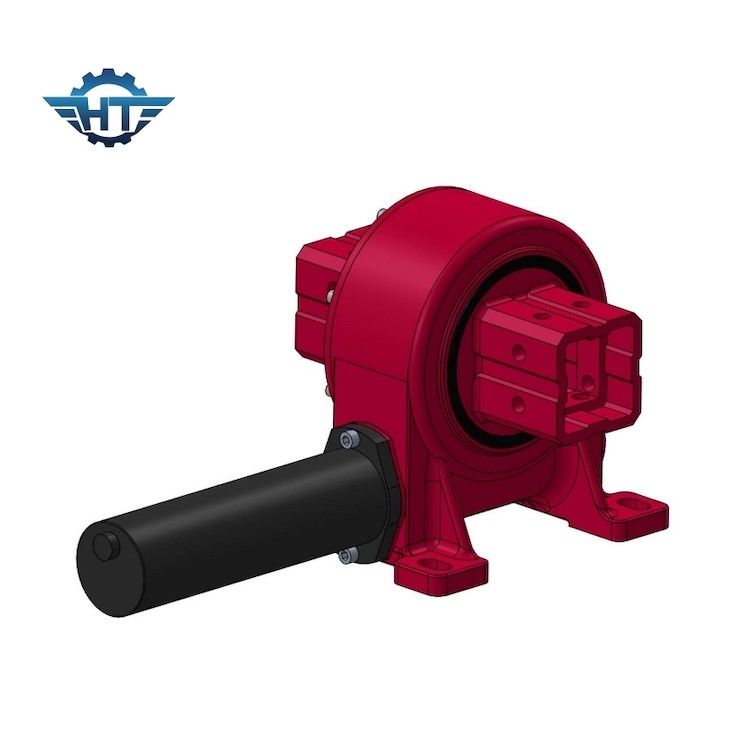

Sistema de seguimiento solar avanzado con resolución de 3600ppr e interfaz RS485
Descripción del producto
Un accionamiento de giro, también conocido como accionamiento de giro o accionamiento de rodamiento de giro, es un componente mecánico utilizado en varias aplicaciones para permitir la rotación controlada de una carga alrededor de un eje central.Estos dispositivos se encuentran comúnmente en maquinaria industrial, sistemas de seguimiento solar, turbinas eólicas, equipos de construcción y otras aplicaciones donde se requiere una rotación controlada y precisa.
Aquí hay una descripción de las características y componentes clave de una unidad giratoria:
Casas principales: La unidad giratoria generalmente consiste en una carcasa robusta y compacta que contiene todos los componentes internos.La carcasa está diseñada para soportar cargas pesadas y condiciones ambientales.
Eje central: En el núcleo del accionamiento de giro hay un eje central, a menudo conocido como el engranaje de gusano, que sirve como punto de giro para el movimiento de rotación.
Mecanismo de engranaje: la función principal de la unidad de giro es convertir el movimiento rotatorio en movimiento angular.con una longitud de más de 20 mm, pero no superior a 30 mmEl tornillo de gusano se conecta con los dientes del engranaje de anillo, lo que permite una rotación controlada.
Motor de accionamiento: Para controlar la rotación del accionamiento giratorio, generalmente se conecta un motor de accionamiento externo.
Rodamientos: Los rodamientos de alta calidad son componentes cruciales de una unidad de giro, proporcionan soporte y reducen la fricción, lo que permite una rotación suave y eficiente.Algunos motores de giro cuentan con varias filas de rodamientos para una mayor estabilidad.
Sellos y lubricación: Para proteger los componentes internos del polvo, la suciedad y la humedad, los accionamientos giratorios están equipados con sellos y juntas.La lubricación adecuada es esencial para reducir el desgaste y garantizar la fiabilidad a largo plazo.
Flange de montaje: dependiendo de la aplicación, se puede incluir una brida de montaje para fijar la unidad de giro de forma segura a la estructura circundante.
Gear de salida: Algunas unidades de giro tienen un engranaje de salida, que está conectado a la carga que debe girarse.
Las unidades giratorias están diseñadas para manejar cargas pesadas y ofrecen un control preciso de la rotación, lo que las hace ideales para diversas aplicaciones que requieren movimiento controlado.y su capacidad para soportar cargas tanto axiales como radiales los convierten en componentes valiosos en industrias como la construcción, las energías renovables y la manufactura.
Parámetros técnicos
A continuación se presenta una breve descripción de los diferentes modelos de reducción disponibles:
|
Modelo |
Torque de salida nominal (N.m.) |
Torque de retención (kN.m) |
Torque de inclinación (kN.m) |
Carga axial (kN) |
Carga radial (kN) |
Ratio |
Eficiencia |
Precisión (Grado) |
IP |
Tep de trabajo ((°C) |
Autobloqueo |
Peso (kg) |
|
3" de largo |
806 |
9 |
5 |
22 |
15 |
31:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
12 kg |
|
5" de largo. |
962 |
30 |
6 |
16 |
27 |
37:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
18 kg |
|
7" de largo. |
7344 |
60 |
10 |
34 |
58 |
51:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
32 kilos |
|
8" de largo |
8000 |
70 |
14 |
50 |
80 |
50:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
28 kg de peso |
|
9" de largo |
8784 |
80 |
16 |
60 |
130 |
61:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
52 kg de peso |
|
12" de largo. |
11232 |
100 |
25 |
77 |
190 |
78:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
65 kg |
|
14" de largo. |
12240 |
120 |
48 |
110 |
230 |
85:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
88 kg de peso |
|
17" de largo. |
14688 |
136 |
67 |
142 |
390 |
102:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
El peso total es de: |
|
21" de largo |
18000 |
140 |
89 |
337 |
640 |
125:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
No más de 200 kg |
|
25" de largo |
21600 |
150 |
112 |
476 |
950 |
150:1 |
El 40% |
≤ 015 |
66 |
-40+80 |
- ¿ Qué? |
251 kg |
Aplicaciones
Los accionamientos de giro se utilizan ampliamente en una variedad de industrias y aplicaciones donde la rotación controlada, el posicionamiento preciso y la capacidad de carga son esenciales para un funcionamiento eficiente.Desde sistemas de seguimiento solar hasta aerogeneradoresLas máquinas de construcción, las mesas giratorias, los accionadores de giro permiten el control preciso de varios componentes.Equipo marino y en alta mar, plataformas de trabajo aéreas, sistemas de energía renovable, antenas parabólicas, sistemas de radiodifusión, sistemas de vigilancia, procesos de fabricación automatizados, aplicaciones de defensa y aeroespacial,paseos en los parques de atracciones, telescopios y equipos de minería y canteras.
La versatilidad de los accionamientos giratorios y su importancia en una amplia gama de aplicaciones es incomparable.Las unidades de giro permiten un movimiento eficiente y un posicionamiento preciso de varios componentes, garantizando un funcionamiento seguro y eficiente en una serie de industrias.
Apoyo y servicios
Soporte técnico y servicios de un dispositivo de rastreo solar
Nuestro equipo de ingenieros experimentados le ayudará a identificar los problemas y proporcionar soluciones para cualquier problema que pueda encontrar.desde el mantenimiento preventivo regular hasta las reparaciones y sustituciones de emergencia.
Ofrecemos soporte técnico y servicios a nuestros clientes, con un equipo dedicado de profesionales que siempre están disponibles para responder a sus preguntas y inquietudes.Nuestro equipo está altamente capacitado y con conocimientos en todos los aspectos de la tecnología de Solar Tracker Slew Drive, y puede proporcionarle el asesoramiento y la experiencia que necesita para mantener su sistema en las mejores condiciones.
También ofrecemos una gama de servicios personalizados, incluyendo sugerencias de instalación personalizadas y solución de problemas.Nuestro equipo puede trabajar con usted para identificar posibles puntos débiles en su sistema y proporcionar soluciones personalizadas para garantizar un rendimiento óptimo.
Nuestro soporte técnico y servicios están diseñados para darle la mejor experiencia posible con su producto Solar Tracker Slew Drive.Por favor no dude en contactarnos.
Embalaje y envío
El embalaje y el envío del Solar Tracker Slew Drive incluyen:
Material de embalaje de alta calidad, como envoltura de burbujas de aire, envoltura retráctil y amortiguación de espuma.
El producto deberá estar bien sellado en una caja protectora.
El producto será etiquetado con un número de seguimiento y enviado a la dirección especificada.
