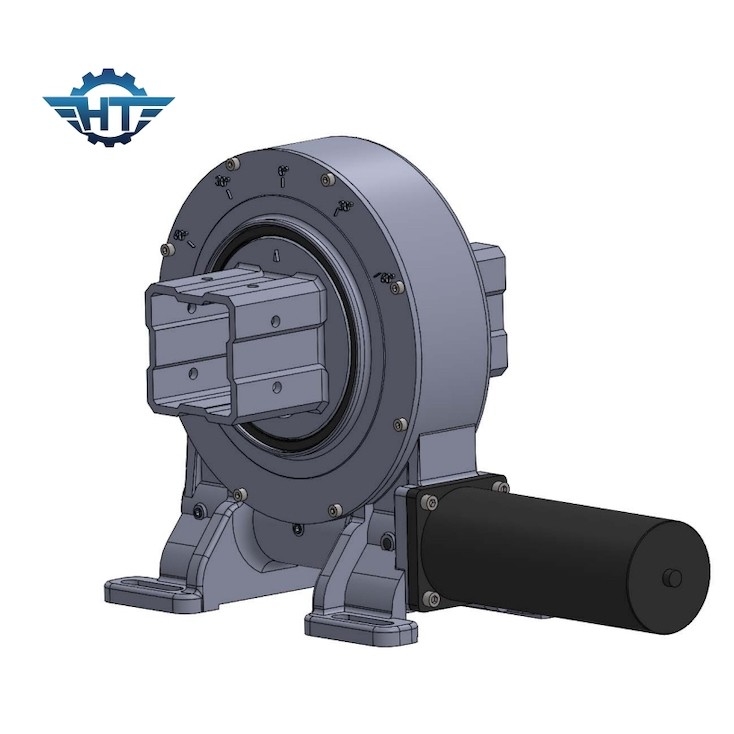

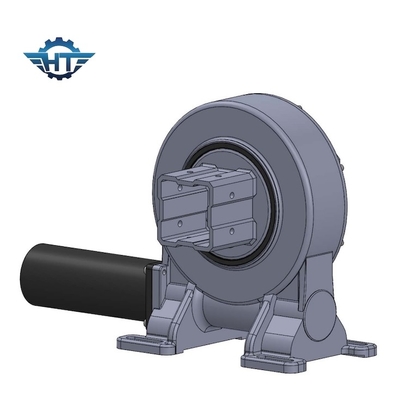

Rastreador solar de bajo mantenimiento con velocidad de giro de 100 rpm con alta precisión

Rastreador solar de bajo mantenimiento con velocidad de giro de 100 rpm con alta precisión
Rastreador solar de bajo mantenimiento con velocidad de giro de 100 rpm con alta precisión Rastreador solar de bajo mantenimiento con velocidad de giro de 100 rpm con alta precisión

Ampliación de imagen :  Rastreador solar de bajo mantenimiento con velocidad de giro de 100 rpm con alta precisión

Datos del producto:
Place of Origin: Changzhou
Nombre de la marca: Hangtuo
Certificación: CE, ISO9001
Número de modelo: VE9”
Pago y Envío Términos:
Minimum Order Quantity: 1
Precio: 200~350 USD
Delivery Time: 7~15 days

Rastreador solar de bajo mantenimiento con velocidad de giro de 100 rpm con alta precisión

descripción
Tipo de producto: VE9 Vertical Esfuerzo de torsión de la salida: 7320 nanómetro
Exactitud: 0.15° Temperatura de funcionamiento: -40°C a +120°C
la garantía: 5 años Gama de velocidad: 0.1-100 rpm
Nivel de la protección: Protección IP66 El material: De hierro fundido
Resaltar:

Dispositivo de velocidad de giro solar de 100 rpm

,

Dispositivo de rastreo solar de baja mantenimiento

,

Dispositivo solar con alta precisión

Trazador solar de baja mantenimiento con alta precisión



Descripción del producto



Un accionamiento de giro, también conocido como accionamiento de giro o accionamiento de rodamiento de giro, es un componente mecánico utilizado en varias aplicaciones para permitir la rotación controlada de una carga alrededor de un eje central.Estos dispositivos se encuentran comúnmente en maquinaria industrial, sistemas de seguimiento solar, turbinas eólicas, equipos de construcción y otras aplicaciones donde se requiere una rotación controlada y precisa.

A continuación se presentan algunas de las características y componentes clave de una unidad giratoria:

  • Casas principales: La unidad giratoria generalmente consiste en una carcasa robusta y compacta que contiene todos los componentes internos.La carcasa está diseñada para soportar cargas pesadas y condiciones ambientales.

  • Eje central: En el núcleo del accionamiento de giro hay un eje central, a menudo conocido como el engranaje de gusano, que sirve como punto de giro para el movimiento de rotación.

  • Mecanismo de engranaje: la función principal de la unidad de giro es convertir el movimiento rotatorio en movimiento angular.con una longitud de más de 20 mm, pero no superior a 30 mmEl tornillo de gusano se conecta con los dientes del engranaje de anillo, lo que permite una rotación controlada.

  • Motor de accionamiento: Para controlar la rotación del accionamiento giratorio, generalmente se conecta un motor de accionamiento externo.

  • Rodamientos: Los rodamientos de alta calidad son componentes cruciales de una unidad de giro, proporcionan soporte y reducen la fricción, lo que permite una rotación suave y eficiente.Algunos motores de giro cuentan con varias filas de rodamientos para una mayor estabilidad.

  • Sellos y lubricación: Para proteger los componentes internos del polvo, la suciedad y la humedad, los accionamientos giratorios están equipados con sellos y juntas.La lubricación adecuada es esencial para reducir el desgaste y garantizar la fiabilidad a largo plazo.

  • Flange de montaje: dependiendo de la aplicación, se puede incluir una brida de montaje para fijar la unidad de giro de forma segura a la estructura circundante.

  • Gear de salida: Algunas unidades de giro tienen un engranaje de salida, que está conectado a la carga que debe girarse.

Las unidades giratorias están diseñadas para manejar cargas pesadas y ofrecer un control preciso sobre la rotación, lo que las hace ideales para diversas aplicaciones que requieren movimiento controlado.y su capacidad para soportar cargas tanto axiales como radiales los convierten en componentes valiosos en industrias como la construcción, las energías renovables y la manufactura.



Características



Una visión general del accionamiento giratorio
Un accionamiento de giro, también conocido como accionamiento de giro o accionamiento de rodamiento de giro, es un componente mecánico utilizado en varias aplicaciones para permitir la rotación controlada de una carga alrededor de un eje central.Se encuentran comúnmente en maquinaria industrial, sistemas de seguimiento solar, turbinas eólicas, equipos de construcción y otras aplicaciones donde se requiere una rotación controlada y precisa.Aquí hay una descripción de las características clave y componentes de una unidad giratoria:

Vivienda principal
La unidad de giro suele consistir en una carcasa robusta y compacta que contiene todos los componentes internos.

Eje central
En el núcleo de la unidad de giro hay un eje central, a menudo conocido como el engranaje de gusano, que sirve como punto de giro para el movimiento de rotación.

Mecanismo de engranaje
La función principal de la unidad de giro es convertir el movimiento rotativo en movimiento angular.El tornillo del gusano se conecta con los dientes en el engranaje de anillo, permitiendo una rotación controlada.

Motor de accionamiento
Para controlar la rotación del accionamiento giratorio, generalmente se conecta un motor de accionamiento externo. El motor proporciona el par y la potencia necesarios para girar la carga.

Los rodamientos
Los rodamientos de alta calidad son componentes cruciales de un accionamiento giratorio. Proporcionan soporte y reducen la fricción, lo que permite una rotación suave y eficiente.Algunos motores de giro cuentan con varias filas de rodamientos para una mayor estabilidad.

Sellos y lubricación
Para proteger los componentes internos del polvo, la suciedad y la humedad, los accionamientos giratorios están equipados con sellos y juntas.

Freno de montaje
Dependiendo de la aplicación, se puede incluir una brida de montaje para fijar la unidad de giro de forma segura a la estructura circundante.

Equipo de salida
Algunos accionamientos de giro tienen un engranaje de salida, que está conectado a la carga que debe girarse.

Las unidades giratorias están diseñadas para manejar cargas pesadas y ofrecer un control preciso sobre la rotación, lo que las hace ideales para diversas aplicaciones que requieren movimiento controlado.y su capacidad para soportar cargas tanto axiales como radiales los convierten en componentes valiosos en industrias como la construcción, las energías renovables y la manufactura.



Parámetros técnicos



Relaciones y par para diferentes tamaños de reductores de engranajes planetarios

Nuestros reductores de engranajes planetarios pueden proporcionar varios requisitos de par y proporción para su aplicación. Estos productos son altamente eficientes con una eficiencia del 40% y la tasa de precisión alcanza hasta 0.150 o menos.

La temperatura de trabajo de estos reductores es de -40°C a +120°C, son autobloqueables y el grado IP es de hasta 66.

Aquí hay algunos ejemplos de los reductores que ofrecemos. el modelo, el par nominal de salida, el par de retención, el par de inclinación, la carga axial, la carga radial, la relación, la eficiencia, la precisión, IP,temperatura de trabajo, el bloqueo automático y el peso se indican en el cuadro siguiente.



Parámetros técnicos





Modelo

Torque de salida nominal (N.m.)

Torque de retención (kN.m)

Torque de inclinación (kN.m)

Carga axial (kN)

Carga radial (kN)

Ratio

Eficiencia

Precisión

(Grado)

IP

Tep de trabajo ((°C)

Autobloqueo

Peso (kg)

3" de largo

806

9

5

22

15

31:1

El 40%

≤ 015

66

-40+80

- ¿ Qué?

12 kg

5" de largo.

962

30

6

16

27

37:1

El 40%

≤ 015

66

-40+80

- ¿ Qué?

18 kg

7" de largo.

7344

60

10

34

58

51:1

El 40%

≤ 015

66

-40+80

- ¿ Qué?

32 kilos

8" de largo

8000

70

14

50

80

50:1

El 40%

≤ 015

66

-40+80

- ¿ Qué?

28 kg de peso

9" de largo

8784

80

16

60

130

61:1

El 40%

≤ 015

66

-40+80

- ¿ Qué?

52 kg de peso

12" de largo.

11232

100

25

77

190

78:1

El 40%

≤ 015

66

-40+80

- ¿ Qué?

65 kg

14" de largo.

12240

120

48

110

230

85:1

El 40%

≤ 015

66

-40+80

- ¿ Qué?

88 kg de peso

17" de largo.

14688

136

67

142

390

102:1

El 40%

≤ 015

66

-40+80

- ¿ Qué?

El peso total es de:

21" de largo

18000

140

89

337

640

125:1

El 40%

≤ 015

66

-40+80

- ¿ Qué?

No más de 200 kg

25" de largo

21600

150

112

476

950

150:1

El 40%

≤ 015

66

-40+80

- ¿ Qué?

251 kg



Aplicaciones



Los accionadores de giro se utilizan ampliamente en una variedad de industrias y equipos, donde es esencial una rotación controlada, un posicionamiento preciso y una capacidad de carga.Encuentran aplicaciones importantes en los sistemas de seguimiento solar para orientar los paneles y los paneles solares hacia el sol- en turbinas eólicas para controlar la orientación de la góndola y las palas; en maquinaria de construcción como excavadoras, grúas y bombas de hormigón; equipos agrícolas,como cosechadoras y sistemas de riego- sistemas de transporte, cargadores de materiales y apiladores; mesas giratorias en procesos de fabricación y mecanizado; equipos marinos y marinos, incluidas grúas de buques, plataformas de perforación en alta mar,y sistemas de posicionamiento de buques; plataformas elevadoras y camiones de cubos para facilitar el acceso a zonas elevadas; en sistemas de energía de marea y onda; antenas parabólicas;Antenas de radiodifusión y sistemas de cámaras de vigilanciaEn la actualidad, la mayoría de los sistemas de transporte de pasajeros están diseñados para el transporte de pasajeros, y la mayoría de los sistemas de transporte de pasajeros están diseñados para el transporte de pasajeros.Observatorios y telescopios astronómicos, así como equipos pesados de minería y canteras.

Estos ejemplos demuestran la versatilidad de estas unidades y su importancia en todas aquellas industrias y aplicaciones que requieren una rotación y un control precisos.para el funcionamiento eficiente y seguro de las máquinas.
