Datos del producto:
|
Tipo del codificador: | Codificador ampliado | Temperatura de funcionamiento: | -40°C a +120°C |
---|---|---|---|
Nivel de la protección: | Protección IP66 | Resolución: | 3600 ppr |
Nivel de ruidos: | ≤50dB | Válvula de entrada: | 24 V |
Interfaz de comunicación: | RS485 | Peso del paquete: | 55KG |
Resaltar: | RS485 Conducción giratoria,Dispositivo de giro del codificador incremental,Dispositivo de seguimiento solar 24V |

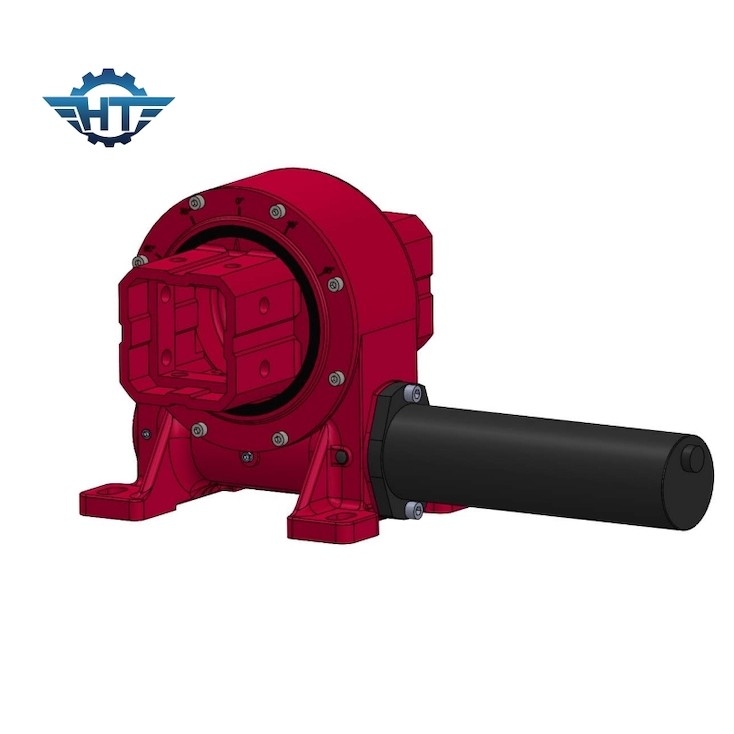

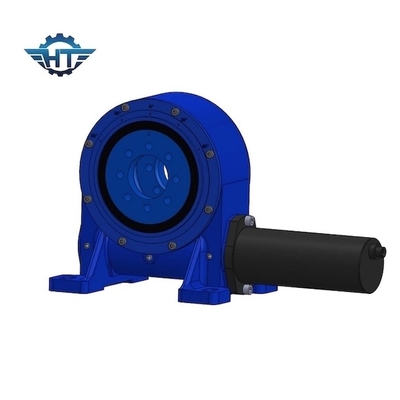

Dispositivo de giro con interfaz de comunicación RS485 - Rastreador solar
Descripción del producto
Dispositivo giratorio: características y componentes clave
Un accionamiento de giro, también conocido como accionamiento de giro o accionamiento de rodamiento de giro, es un componente mecánico utilizado en varias aplicaciones para permitir la rotación controlada de una carga alrededor de un eje central.Se encuentran comúnmente en maquinaria industrial y energía renovable, equipos de construcción, sistemas de seguimiento solar y turbinas eólicas, donde se requiere una rotación controlada y precisa.
Vamos a pasar por las características y componentes clave de una unidad giratoria:
Carcasa principal: para soportar cargas pesadas y condiciones ambientales, el accionamiento giratorio generalmente consiste en una carcasa compacta y resistente, dentro de la cual se encuentran todos los componentes internos.
Eje central: en el corazón del accionamiento de giro hay un eje central, generalmente conocido como el engranaje de gusano, que sirve como punto de giro para el movimiento de rotación.
Mecanismo de engranaje: El mecanismo de engranaje, que a menudo consiste en un tornillo de gusano y un engranaje de anillo, convierte el movimiento rotatorio en movimiento angular.
Motor de accionamiento: El motor de accionamiento es externo a la unidad de giro y proporciona el par necesario para la rotación de la carga.
Rodamientos: Los rodamientos de alta calidad son necesarios para reducir la fricción y una rotación suave y eficiente.
Sellos y lubricación: Los sellos y juntas protegen los componentes internos de contaminantes externos, y la lubricación adecuada reduce el desgaste.
Flange de montaje: puede ser necesario un flange de montaje para fijar la unidad de giro de forma segura a la estructura circundante.
Los accionamientos giratorios ofrecen una excelente versatilidad, durabilidad y capacidad de carga, lo que los convierte en componentes esenciales de varias aplicaciones industriales.
Las unidades giratorias están diseñadas para manejar cargas pesadas y ofrecer un control preciso sobre la rotación, lo que las hace ideales para diversas aplicaciones que requieren movimiento controlado.y su capacidad para soportar cargas tanto axiales como radiales los convierten en componentes valiosos en industrias como la construcción, las energías renovables y la manufactura.
Parámetros técnicos
Modelo | Torque de salida nominal (N.m.) | Torque de retención (kN.m) | Torque de inclinación (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficiencia |
Precisión (Grado) |
IP | Tep de trabajo ((°C) | Autobloqueo | Peso (kg) |
3" de largo | 806 | 9 | 5 | 22 | 15 | 31:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 12 kg |
5" de largo. | 962 | 30 | 6 | 16 | 27 | 37:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 18 kg |
7" de largo. | 7344 | 60 | 10 | 34 | 58 | 51:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 32 kilos |
8" de largo | 8000 | 70 | 14 | 50 | 80 | 50:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 28 kg de peso |
9" de largo | 8784 | 80 | 16 | 60 | 130 | 61:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 52 kg de peso |
12" de largo. | 11232 | 100 | 25 | 77 | 190 | 78:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 65 kg |
14" de largo. | 12240 | 120 | 48 | 110 | 230 | 85:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 88 kg de peso |
17" de largo. | 14688 | 136 | 67 | 142 | 390 | 102:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | El peso total es de: |
21" de largo | 18000 | 140 | 89 | 337 | 640 | 125:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | No más de 200 kg |
25" de largo | 21600 | 150 | 112 | 476 | 950 | 150:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 251 kg |
Aplicaciones
Dispositivos de giro en diversas industrias y aplicaciones
Los accionadores giratorios son componentes importantes en una amplia gama de industrias y equipos, diseñados para proporcionar un control preciso del movimiento de rotación y el posicionamiento.así como la capacidad de carga portanteEstas son algunas de las aplicaciones comunes de los accionamientos giratorios:
1Sistemas de seguimiento solar: Los accionamientos de giro se utilizan comúnmente en sistemas de seguimiento solar para orientar los paneles solares y los paneles hacia el sol durante todo el día,mejorar así la eficiencia de la generación de energía solar.
2. Turbinas eólicas: Al igual que los sistemas de seguimiento solar, las turbinas eólicas utilizan accionamientos giratorios para controlar rotativamente la góndola y las palas de la turbina para que capte eficientemente la energía del viento.
3Equipo de construcción: Los accionamientos de giro se emplean en maquinaria de construcción como excavadoras, grúas y bombas de hormigón, para permitir el control preciso de la rotación de la proa, el brazo o el cubo.
4Máquinas agrícolas: También se utilizan en equipos agrícolas, incluidas cosechadoras y sistemas de riego, para controlar el movimiento y el posicionamiento de varios componentes.
5Manipulación de materiales: Los accionamientos de giro se utilizan ampliamente en aplicaciones de manipulación de materiales, como sistemas de transporte, cargadores de materiales y apiladores,para el control preciso de cintas transportadoras y otros equipos.
6Las tablas giratorias: La dirección de las tablas giratorias es uno de los usos industriales más importantes de los accionamientos giratorios.Pueden emplearse en procesos de fabricación y mecanizado para permitir la indicación y el posicionamiento precisos de las piezas de trabajo durante el mecanizado.
7Equipo marino y offshore: Los motores de giro se utilizan en grúas de buques, plataformas de perforación en alta mar y sistemas de posicionamiento de buques para permitir el control de equipos y cargas rotatorias.
8Plataformas de trabajo aéreas: Las plataformas elevadoras y los camiones de cubos son algunas de las aplicaciones en las que se pueden encontrar accionamientos giratorios para controlar el movimiento y el posicionamiento de la plataforma de trabajo.
9Energía renovable: Además del seguimiento eólico y solar, también se utilizan en sistemas de energía de marea y olas para orientar dispositivos de captura de energía.
10Las antenas parabólicas: Las antenas parabólicas tienen aplicaciones tales como antenas parabólicas, que requieren una orientación y un seguimiento precisos para mantener la comunicación con los satélites en órbita.
11Radiodifusión y vigilancia: El uso de accionamientos giratorios se puede ver en sistemas de radiodifusión, antenas de radio y televisión y autoridades de vigilancia para controlar el movimiento de la antena o la cámara.
12Fabricación automatizada: También se utilizan en procesos de fabricación automatizados que requieren movimiento y posicionamiento de rotación precisos.
13Defensa y Aeroespacial: Los motores de giro son componentes importantes en los sistemas de radar, lanzadores de misiles y telescopios utilizados en este sector.
14Industria del entretenimiento: el control rotacional de los paseos en parques de atracciones es un área de aplicación para las unidades giratorias, incluidas las ruedas gigantes y las plataformas de paseo.
15Telescopios y observatorios: Los observatorios y telescopios astronómicos también dependen de unidades giratorias para apuntar y rastrear con precisión los objetos celestes.
16Equipo de minería y cantera: por último, las unidades giratorias se utilizan en varias máquinas pesadas utilizadas en el sector minero, como excavadoras de ruedas de cubo y recuperadoras de apilamiento.
Estos ejemplos demuestran las capacidades infinitas de los accionamientos giratorios en muchos sectores industriales diferentes.Los hace componentes invaluables para operaciones eficientes y seguras.
Apoyo y servicios
Soporte técnico y servicio del dispositivo de seguimiento solar
En Hangtuo, proporcionamos soporte técnico y servicio para nuestro Solar Tracker Slew Drive.Nuestros servicios están diseñados para satisfacer las necesidades de nuestros clientes y maximizar el rendimiento de nuestro Solar Tracker Slew Drive.
Apoyo técnico y solución de problemas
Nuestro equipo de soporte técnico está disponible para brindarle servicios de soporte y solución de problemas. Podemos ayudarlo con la instalación, configuración y configuración de su Solar Tracker Slew Drive.Nuestro equipo también está disponible para ayudar a diagnosticar y resolver cualquier problema técnico que pueda tener..
Mantenimiento y mejoras
Proporcionamos servicios de mantenimiento y actualización para garantizar que su Solar Tracker Slew Drive siempre esté funcionando de manera óptima.
Garantía y reparación
Ofrecemos una garantía completa y servicio de reparación para nuestro Solar Tracker Slew Drive. Si usted experimenta algún problema con su Solar Tracker Slew Drive, lo repararemos lo más rápido posible.
Embalaje y envío
Los productos de Solar Tracker Slew Drive se envasan con seguridad con espuma o envoltura de burbujas y se colocan en una caja de cartón o en un recipiente de plástico dependiendo del tamaño y el peso del producto.Todos los productos se envían con un número de seguimiento para garantizar la entrega.
El tiempo de envío estándar para los productos de Solar Tracker Slew Drive es de 3-5 días hábiles.
Preguntas frecuentes
P1: ¿Cuál es la marca y el modelo del Solar Tracker Slew Drive?
R1: El Solar Tracker Slew Drive es un modelo Hangtuo VE.
P2: ¿De dónde es el Solar Tracker Slew Drive?
R2: El Solar Tracker Slew Drive es de Changzhou, China.
P3: ¿Qué certificación tiene el Solar Tracker Slew Drive?
A3: El Solar Tracker Slew Drive tiene las certificaciones CE e ISO9001.
P4: ¿Cuál es la cantidad mínima de pedido del Solar Tracker Slew Drive?
R4: La cantidad mínima de pedido de la unidad solar de rastreo es 1.
P5: ¿Cuál es el rango de precios del Solar Tracker Slew Drive?
R5: El rango de precios del Solar Tracker Slew Drive es de USD 200 ~ 350.
P6: ¿Cuánto tiempo dura el tiempo de entrega para el Solar Tracker Slew Drive?
R6: El tiempo de entrega para el Solar Tracker Slew Drive es de 7 ~ 15 días.
