Datos del producto:
|
| Modelo: | SE14 | Ratio del engranaje: | 85:1 |
|---|---|---|---|
| Eficacia: | el 40% | Color: | RAL 9006 o por requerimiento |
| Lugar de origen: | Changzhou, China | Conductor: | Motor 220VAC/380VAC/24VDC |
| Uso: | Grúas del camión | Mantenimiento: | Libre |
| Resaltar: | Caja de cambios de la impulsión de la ciénaga del engranaje de gusano del CE,Impulsión solar de la ciénaga del engranaje SE14,Impulsión solar de la ciénaga del gusano 24VDC |
||

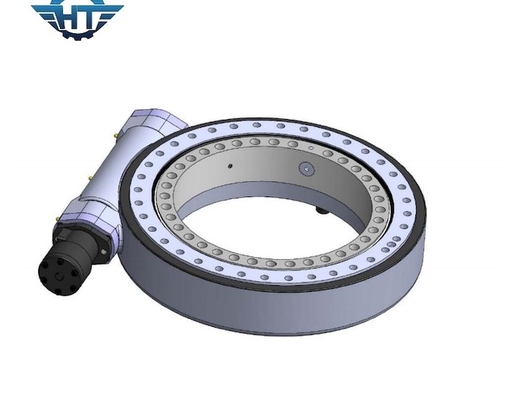

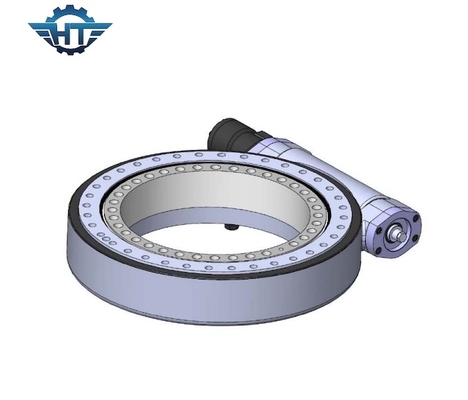

Caja de cambios de la impulsión de la ciénaga del engranaje de gusano del certificado del CE SE14 con el motor hidráulico para las grúas del camión
Descripción de la impulsión de la matanza SE14
La impulsión de la matanza puede sostener una carga más axial, carga radial y momento de la inclinación. La placa giratoria o el marco gira en el acimut y la elevación conducidos girando la impulsión.
Tabla del funcionamiento de SE14
| Modelo | impulsión horizontal del gusano de 14 pulgadas |
| Ratio | 85:1 |
| Grado del IP | IP66 |
| Esfuerzo de torsión de la salida nominal | kNm 44 |
| Inclinación del esfuerzo de torsión | kNm 135 |
| Carga axial | kN 680 |
| Carga radial | kN 230 |
| Llevar a cabo el esfuerzo de torsión | kNm 68 |
| Eficacia | el 40% |
| Precisión | ° ≤0.1 |
| De autoretención | Sí |
| Peso | 62 kilogramos |
| Temperatura de trabajo | -30~+120 ℃ |
Características estructurales
La impulsión del gusano de la matanza está consistiendo en el engranaje de gusano, eje del gusano, vivienda, transporte, motor y así sucesivamente. El motor conduce el eje del gusano, el gusano y envuelve el gusano y el engranaje se dedica aumentar el esfuerzo de torsión, estable y confiable.
Carta de funcionamiento para la serie del SE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | el 40% | ≤0.1 | Sí | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | el 40% | ≤0.1 | Sí | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | el 40% | ≤0.1 | Sí | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí |
204
|
Ventajas
entrega rápida: somos fabricante profesional grande withadvanced instalaciones y más el yearsexperience de 10
el mejor servicio de la después-venta: tenemos el equipo del protessional para proporcionar el servicio todo en uno completo para usted
precio competitivo: podemos dar a clientes el precio más competitivo para resolver su presupuesto
sistema estricto del control de calidad: Tenemos cadena de producción de primera clase sistema de gestión de la calidad del andstrict
Alcances de uso
Los usos típicos incluyen a perseguidores solares, las turbinas de viento, los platos del satélite y del radar, las grúas del camión, las elevaciones del hombre, equipo para uso general, los accesorios hidráulicos del equipo, equipo de la herramienta del aceite, los controladores del neumático, los cavadores, y las elevaciones automotrices.
Nuestros servicios
Hay más de 10 diversos tamaños, a partir de 3' tamaño a 25" tamaño de la pulgada, entre ellos son 5", a 7", a 9" a 12", 14", 17", 19" y 21". Son ampliamente utilizados en los sistemas de seguimiento solares (picovoltio, CPV, HCPV y helióstato) y los vehículos regulares, tales como elevaciones del hombre, grúas del camión, así como vehículos modulares.
