Datos del producto:
|
| Material: | 50Mn, 42CrMo | Modelo: | SE17” |
|---|---|---|---|
| Ratio del engranaje: | 102:1 | Esfuerzo de torsión de la salida nominal: | 9450Nm |
| Par de inclinación: | 203kNm | Eficacia: | el 40% |
| Color: | RAL 9006 o por requerimiento | Capacidad de carga: | Alto |
| Resaltar: | Caja de cambios de la impulsión de la ciénaga SE17,Impulsión solar de la ciénaga de la caja de cambios del perseguidor,impulsión solar de la ciénaga del perseguidor de 203 kNm |
||

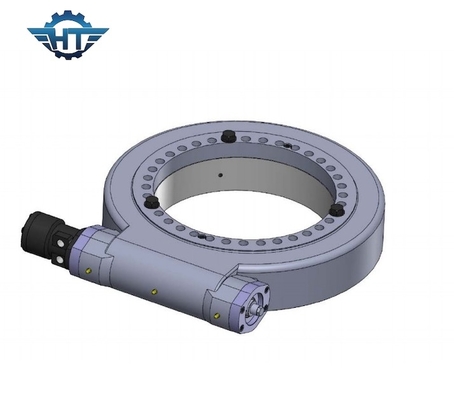

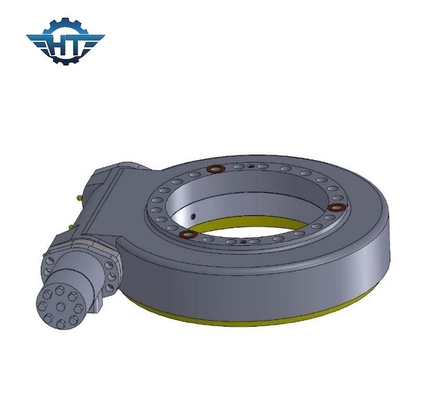

Caja de cambios de la impulsión de la ciénaga SE17 con el motor servo 380 para el camión del cañón de la niebla
El acimut gira la descripción de la impulsión de la matanza
Esfuerzo de torsión de la salida nominal: 9,45 kN.m
Inclinación del esfuerzo de torsión del momento: 203 kN.m
Carga axial: 980kN
Carga radial: 390kN
Llevar a cabo el esfuerzo de torsión: los 53kN.m
Ratio del engranaje: 102:1
Seguimiento de la precisión: ≤0.15
Engranajes de autoretención: Sí
Peso: 85kg
Parámetros de la impulsión de la matanza del SE
| Tipo | 3' ‘ | 5' ‘ | 7' ‘ | 9' ‘ | 12' ‘ | 14' ‘ | 17' ‘ | 21' ‘ | 25' ‘ |
| Esfuerzo de torsión/kN.m de la salida nominal | 0,3 | 0,6 | 1,75 | 4,3 | 5,6 | 6,75 | 9,46 | 16 | 21,45 |
| Inclinación del esfuerzo de torsión/kN.m del momento | 1,5 | 6 | 10,5 | 49,9 | 54,4 | 135 | 203 | 271 | 346 |
| Load/kN axial | 30 | 68 | 132 | 340 | 480 | 680 | 980 | 1600 | 2400 |
| Load/kN radial | 15 | 27 | 58 | 130 | 190 | 230 | 390 | 640 | 950 |
| Ratio del engranaje | 31:1 | 37:1 | 57:1 | 61:1 | 78:1 | 85:1 | 102:1 | 125:1 | 150:1 |
| De autoretención | sí | sí | sí | sí | sí | sí | sí | sí | sí |
| Weight/kg | 7 | 14 | 23 | 44 | 51 | 62 | 85 | 141 | 182 |
| El panel conveniente Area/m2 | 3-5 | 6-9 | 10-17 | 18-30 | 31-45 | 46-60 | 61-95 | 96-120 | 120-165 |
Changzhou Hangtuo Machinary Co., ltd es fabricante profesional y el exportador de transporte de la matanza/de anillo de la matanza/de círculo de la ciénaga, girando las impulsiones/mató la impulsión, que se aplican principalmente en la maquinaria portuaria, la maquinaria de mina, la maquinaria de soldadura, los vehículos de la construcción, los sistemas de seguimiento solares modulares de los vehículos, solo o dual del eje, y los pequeños sistemas de energía eólica etc.
Ventajas de la impulsión de la matanza
1. Momento fuerte del vuelco
2. Adopt que envuelve la impulsión del gusano
3. contacto de diente multi, alta capacidad de carga
4. función de autoretención
Q&A
1. ¿Cómo elegir?
Especifique por favor el tamaño del diámetro, la anchura, el voltaje, el poder y la velocidad sin carga de los motores requeridos.
2. ¿Podría recoger muestras para probar calidad y el mercado por adelantado?
Seguro, agradable recoger muestras para probar nuestra calidad y servicio.
3. ¿Cuál es el coste total para las muestras?
La muestra total del cost= de la muestra costó + carga
Le daremos el mejor coste de envío después de que usted elija los motores convenientes del engranaje
4. ¿Cómo usted envía muestras?
La cantidad de la muestra no es grande, nosotros apoya muestras de la nave por UPS, TNT o Fedex
5. ¿Cuál es su cantidad de orden mínima?
1 sistema
6. ¿Cuál es su plazo de expedición?
Para las muestras estándar: en el plazo de 0~7 días; para los órdenes del lote: en el plazo de 25~45 días.
