Datos del producto:
|
| Modelo: | 7 pulgadas | Ratio del engranaje: | 57:1 |
|---|---|---|---|
| Eficacia: | el 40% | Precisión: | Por requerimiento |
| Conductor: | Motores | Tipo: | eje dual |
| Uso: | sistema de seguimiento solar | Color: | Por requerimiento |
| Resaltar: | Caja de cambios solar de la impulsión de la ciénaga del sistema de seguimiento,Caja de cambios dual 12VDC de la impulsión de la ciénaga de AXIS,caja de cambios de seguimiento solar de la impulsión de la ciénaga 7inch |
||

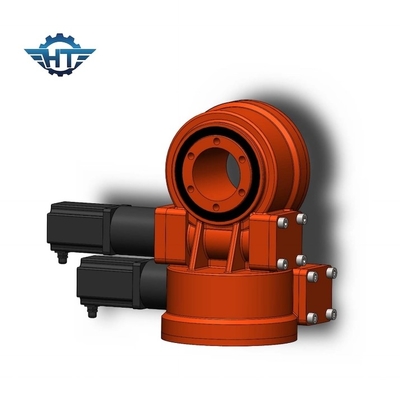

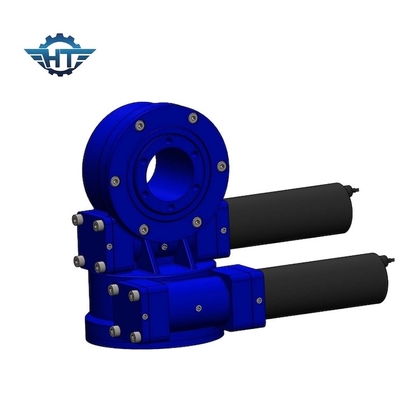

Caja de cambios dual de la impulsión de la ciénaga de AXIS con los motores de 12V DC para el sistema de seguimiento solar
Introducción dual de la impulsión de la matanza de AXIS
Las impulsiones de la matanza son perfectas para las situaciones que requieren carga-sostenerse y el esfuerzo de torsión rotatorio de la misma caja de cambios. Los usos típicos incluyen a perseguidores solares, las turbinas de viento, los platos del satélite y del radar, las grúas del camión, las elevaciones del hombre, equipo para uso general, los accesorios hidráulicos del equipo, equipo de la herramienta del aceite, los controladores del neumático, el cavador s, y las elevaciones automotrices.
Carta de funcionamiento de SDE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Inclinación del esfuerzo de torsión | Carga axial | Carga radial | Llevar a cabo el esfuerzo de torsión | Eficacia | Precisión | De autoretención | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sí | kilogramo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | el 40% | ≤0.1 | Sí | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | el 40% | ≤0.1 | Sí | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | el 40% | ≤0.1 | Sí | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | el 40% | ≤0.1 | Sí | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | el 40% | ≤0.1 | Sí | 157 kilogramos |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | el 40% | ≤0.1 | Sí | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | el 40% | ≤0.1 | Sí | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | el 40% | ≤0.1 | Sí | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | el 40% | ≤0.1 | Sí | 682 kilogramos |
Datos técnicos
| Nombre de producto | Impulsión de la matanza SDE7 con los motores del engranaje de 43Nm 24Vdc |
| Esfuerzo de torsión de la salida | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Inclinación del esfuerzo de torsión del momento | 7000 N.m; 5163 ft.lbs |
| Llevar a cabo el esfuerzo de torsión | 13200 N.m; 9736 ft.lbs |
| Grado axial estático | kN 133,20; 29943 libras |
| Grado radial estático | kN 53; 11977 libras |
| Grado axial dinámico | kN 31,90; 7171 libras |
| Grado radial dinámico | kN 27,91; 6274 libras |
| Alternativas del motor | Motor de CA 380V/220V; Motor de pasos; Motor sin cepillo |
| Estilo de los productos | AXIS dual; Solo AXIS; CPV/HCPV; Plato solar; Parabólico; Torre solar |
| Característica del uso | Sistema de seguimiento solar, Machiner industrial |
Impulsión recomendada de la matanza
| Impulsión de vivienda incluida de la matanza | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
| Impulsión de vivienda incluida exacta de la matanza | ZE3 | ZE5 | ZE7 | ZE9 | ||||
| Impulsión de la matanza del engranaje de gusano | WE1 | WE3 | WE5 | WE7 | WE9 | |||
| Impulsiones duales de la matanza del eje | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
| Impulsión incluida de la matanza de la vertical | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
