Datos del producto:
|
| Material: | 50Mn, 42CrMo, CUARTO DE GALÓN | Ratio del engranaje: | 51:1 |
|---|---|---|---|
| Esfuerzo de torsión de la salida nominal: | 7320 nanómetro | Llevar a cabo el esfuerzo de torsión: | kNm 40 |
| Par de inclinación: | kNm 8 | Color estándar: | RAL 9006 |
| Contragolpe: | 0,1 grado | Tipo giratorio: | Solo AXIS |
| Resaltar: | Caja de cambios de la impulsión de la ciénaga del engranaje de gusano,impulsión fotovoltaica de la ciénaga del engranaje de gusano 24V,Impulsión solar de la ciénaga del engranaje de gusano del IP 66 |
||

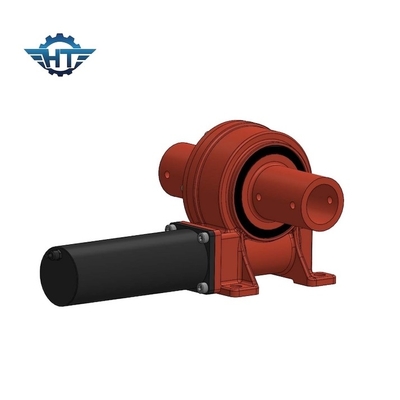

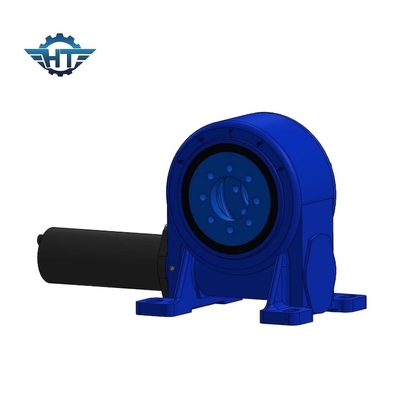

Caja de cambios de la impulsión de la ciénaga del engranaje de gusano IP66 para el sistema de seguimiento solar fotovoltaico 24V
Descripción de la impulsión de la matanza del engranaje de gusano
Una impulsión de la matanza se compone generalmente de un anillo de la matanza, un gusano, una vivienda de lanzamiento, y componentes estándar como el transporte y los pernos, etc. Mientras que está utilizada en sistema de la producción de energía fotovoltaica, la impulsión de la matanza se utiliza generalmente conjuntamente con el motor planetario del reductor del motor del reductor de velocidad de DC y de velocidad de la CA. Mientras que está utilizado en dirigir el equipo, se utiliza regularmente conjuntamente con el motor hidráulico para funcionar como sistema de conducción del poder.
Parámetros del modelo Slewing Drives de VE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | el 40% | ≤0.1 | Sí | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | el 40% | ≤0.1 | Sí | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | el 40% | ≤0.1 | Sí | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 251 |
Una impulsión de la matanza también se llama impulsión del engranaje de la matanza o reductor de matanza, etc. Se utiliza típicamente en sistemas eléctricos solares, turbinas de viento, sistema de satélites, y dirigir la maquinaria como las grúas del camión, las elevaciones del hombre, el etc. Ahora se ha utilizado próspero en sistemas de seguimiento fotovoltaicos.
Cuando una impulsión de la matanza se utiliza en industria de energía solar, los usuarios tienen que elegir ideal según el área real de los paneles solares. Por lo general, la impulsión de la matanza de 3 pulgadas es conveniente para el sistema eléctrico solar que viene con el panel solar de 3 - 5 m2, 7 pulgadas para el panel solar de 10-17 m2, 9 pulgadas para 18-30 m2, 12 pulgadas para 31-45 m2, y 14 pulgadas para 46-60 m2. Éstos se proporcionan para su referencia. Para una información más específica y más detallada, no dude en entrar en contacto con por favor a nuestra persona de las ventas en la página del contacto.
Ventajas del producto
1) Esfuerzo de torsión y carga de alto rendimiento el sostenerse
2) precisión de seguimiento superior
3) resistencia y aislamiento a la corrosión fuerte eficaces
4) De autoretención
Campos del uso
| Campo de la energía eólica | Maquinaria metalúrgica |
| Industria ligera | Equipos pesados |
| Marine Machiner portuaria | Productos militares. |
| Explotación minera de la maquinaria de construcción | Equipo de los trabajos de acero |
| Depuradora de aguas residuales | Maquinaria agrícola |
