Datos del producto:
|
| Ratio del engranaje: | 57:1 | Esfuerzo de torsión normal de la salida: | 2000 nanómetros |
|---|---|---|---|
| Lugar de origen: | Changzhou, CHINA | Llevar a cabo el esfuerzo de torsión: | 13200 nm |
| Par de inclinación: | 13500 nm | Esfuerzo de torsión de la salida nominal: | 0.02~0.04 RPM |
| Uso: | Solo sistema de seguimiento solar | Proteja la característica: | IP66 |
| Resaltar: | El engranaje de gusano incluyó la impulsión solar de la ciénaga,Impulsión solar despacio de la ciénaga IP66,Impulsión solar 2000Nm de la ciénaga del perseguidor |
||

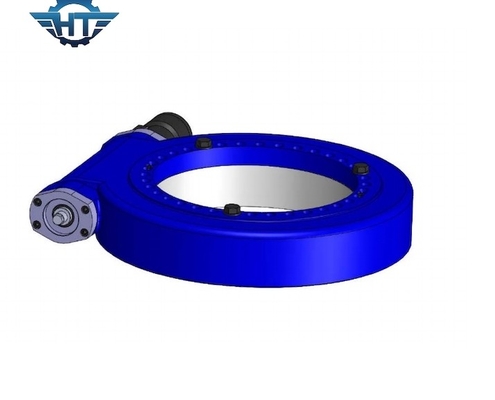

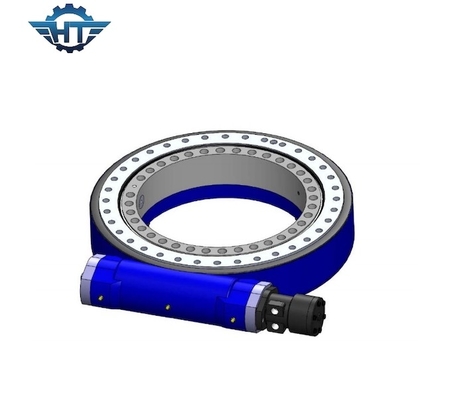

El engranaje de gusano incluyó la impulsión despacio de la matanza IP66 para el solo sistema de seguimiento solar
Descripción de Gea Slew Drive del gusano
La energía solar es una de las industrias de más rápido crecimiento en el mundo, hoy más energía de 65 GW es producido por energía solar. Puesto que la energía solar es renovable, es una buena fuente de energía, especialmente para los países en vías de desarrollo. Especialmente, el sistema de seguimiento solar está creciendo rápidamente con la tecnología avanzada que se convierte y las piezas machanical estables y confiables.
Diseñar el perseguidor del panel solar para seguir el movimiento del sol para los golpes máximos de la intensidad de luz en el panel solar, así aumentando la eficacia de poder. El uso de un circuito solar del perseguidor en el campo de la producción energética aumentará su eficacia en el casi 25%~40%. Este sistema se puede también ejecutar con éxito en otros proyectos basados de energía solar riega los calentadores y las turbinas de vapor.
Hay básicamente dos tipos de perseguidores del picovoltio. Una de ellos es el perseguidor solar del solo eje y el otro es perseguidores solares del eje dual. El sistema de seguimiento solar del solo eje mueve el panel solar desde del Este al Oeste en un día para señalar en dirección del sol. Los perseguidores solares del eje dual utilizan el motor para mover el panel solar en las cuatro direcciones (norte-sur y Este-Oeste).
Parámetros de la impulsión de la matanza del SE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Inclinación del esfuerzo de torsión | Llevar a cabo el esfuerzo de torsión | Carga axial | Carga radial | Eficacia | Precisión | De autoretención | Peso |
| N.m | N.m | N.m | kN | kN | grado | kilogramo | ||||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | el 40% | ≤0.1 | Sí | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | el 40% | ≤0.1 | Sí | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | el 40% | ≤0.1 | Sí | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 182 |
Observaciones
1. Diversos motores (CA, DC, e hidráulico) se pueden diseñar según el requisito de cliente.
2. El eje frente al motor puede elegir ser cabeza de maleficio o no embrujar la cabeza.
