Datos del producto:
|
Modelo: | 9 pulgadas | Ratio del engranaje: | 61:1 |
---|---|---|---|
Eficacia: | el 40% | Precisión: | ≤ 0,1 |
Conductor: | Motor eléctrico | Tipo: | Vertical montada |
Uso: | Sistema de seguimiento del panel solar | Color: | Pedido |
Resaltar: | Impulsión solar vertical de la matanza del engranaje de gusano,Impulsión solar de la matanza del engranaje fuerte del esfuerzo de torsión,Impulsión solar de la matanza del engranaje 9 pulgadas |

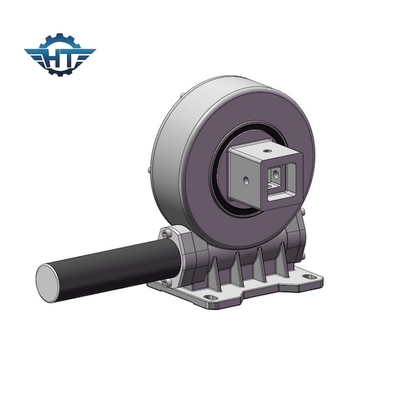

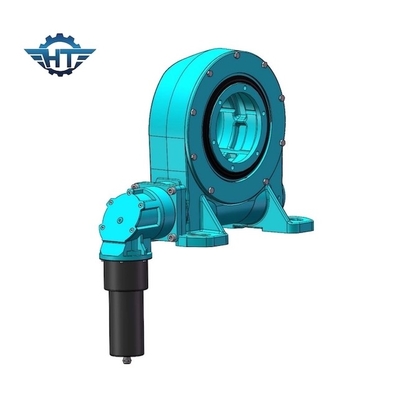

Esfuerzo de torsión fuerte de gusano del engranaje de la impulsión vertical de la matanza para el sistema de seguimiento del panel solar
Descripción de la impulsión de la matanza del engranaje de gusano
Somos buen proveedor de las impulsiones de la matanza. Mató la impulsión para el perseguidor solar es ampliamente utilizado en sistema de seguimiento solar de la producción de energía fotovoltaica y otras nuevas industrias energéticas en el país y en el extranjero debido a su contacto de los multi-dientes, esfuerzo de torsión grande de la transmisión y buen funcionamiento, y puede soportar las cargas radiales y axiales grandes y el momento fuerte del vuelco (resistencia del viento).
La impulsión de la matanza es una parte principal en perseguidor solar. Adoptando el transporte de la matanza como su componente de la base, la impulsión de la matanza puede llevar la fuerza axial, fuerza radial y de la inclinación momento simultáneamente. Hay 10 diversos tamaños disponibles a partir de la 3" para 25" pulgada.
Parámetros de las series de VE
Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | el 40% | ≤0.1 | Sí | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | el 40% | ≤0.1 | Sí | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | el 40% | ≤0.1 | Sí | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 251 |
Ventajas
1. Momento fuerte del vuelco basado en el anillo de la matanza
2. Adopt que envuelve la impulsión del gusano
3. Conduzca una carga más grande para usar el contacto de diente multi
4. Mejore la función de autoretención estática
Uso
Los usos típicos de la impulsión de la ciénaga incluyen industria solar, las grúas del camión, las elevaciones del hombre, el equipo para uso general, los accesorios hidráulicos, el equipo de la herramienta del aceite, las grúas marinas, los controladores del neumático, el cavador s y elevaciones automotrices, pero las impulsiones de la ciénaga se utilizan en muchos otros usos que requieren la tenencia de la carga y la capacidad rotatoria.
