Datos del producto:
|
| Uso: | Seguidores solares | Lugar de origen: | Changzhou |
|---|---|---|---|
| Conductor: | Motor del engranaje planetario | Certificado: | ISO9001, CE |
| Instalación: | Horizontal | Mantenimiento: | Libre |
| Color: | por requerimiento | Contragolpe: | 0,1 grado |
| Resaltar: | Los perseguidores solares montados horizontales mataron la impulsión,impulsión solar de la ciénaga de los perseguidores de 24V DC,Los perseguidores solares mataron la impulsión con el motor |
||

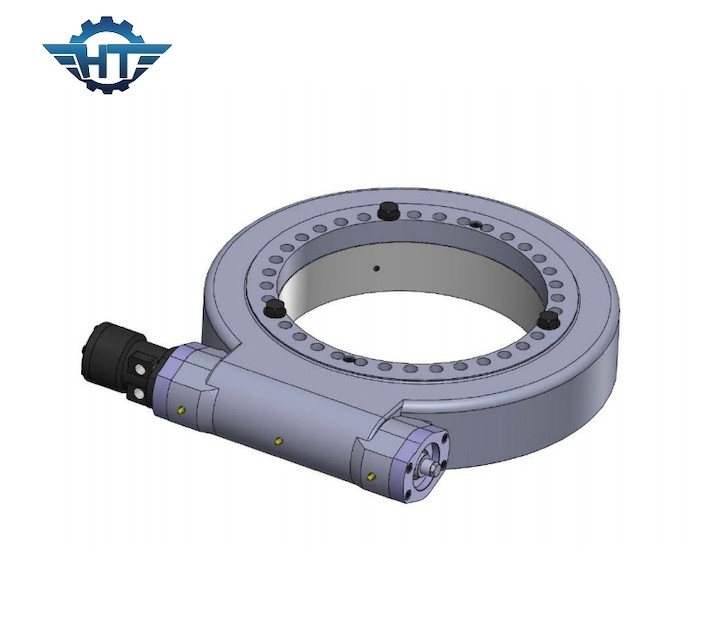

Caja de cambios montada horizontal de la impulsión de la ciénaga con el motor de 24V DC para los perseguidores solares
Mató la descripción de la caja de cambios de la impulsión
La impulsión de la matanza tiene muchos tipos tales como tipo incluido, tipo de vivienda abierto, tipo vertical, tipo dual del eje, tipo de la alta precisión, el tipo de impulsión del gusano impulsión de la matanza del etc. se basa en el transporte de la matanza con el esfuerzo de torsión inclinable fuerte del momento y la función de autoretención estática. Mucha superficie de contacto de diente se diseña especialmente para conducir la alta carga.
| Modelo: | SE5 | Lugar del origen | Changzhou, China |
| Marca | HANGTUO | Tipo | Incluido |
| Material | 42CrMo, 50Mn | Esfuerzo de torsión de la salida | 600 N.m |
| Inclinación del esfuerzo de torsión del momento | 6 K N.m | Llevar a cabo el esfuerzo de torsión | 9,2 K N.m |
| Grado axial estático | 68 KN | Grado radial estático | 27 KN |
| Grado axial dinámico | 34 KN | Grado radial dinámico | 14 KN |
| Ratio del engranaje | 37:1 | Eficacia | el 40% |

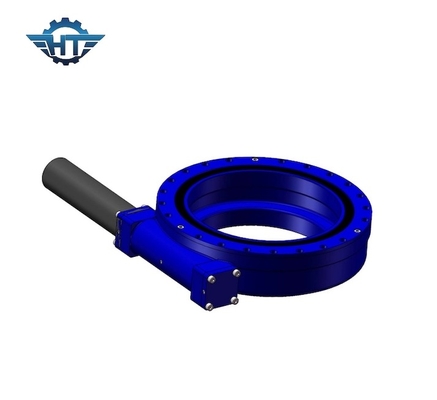

Impulsión recomendada de la matanza
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | el 40% | ≤0.1 | Sí | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | el 40% | ≤0.1 | Sí | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | el 40% | ≤0.1 | Sí | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 204 |
Las ventajas principales de las impulsiones de la matanza del SE
1. Rotación 360 grados
2. Conexión de un motor impulsor de la izquierda o del lado derecho
3. Durante la instalación, no es necesario ajustar la liquidación de transmisión; esto es fijada ya por el productor antes de la fábrica
4. La grasa había sido llenada antes de fábrica
4. Instalación simple y mantenimiento bajo
5. Utilización racional del espacio
6. El engranaje es de autoretención; por lo tanto un freno no es necesario
7. Método fácil y fluido de comenzar y de detención
8. Alto esfuerzo de torsión inclinable, conveniente para la instalación horizontal
