Caja de cambios solar vertical del gusano del sobre de la impulsión de la ciénaga VE7 para los sistemas de seguimiento de Sun

Certificación
Porcelana Changzhou Hangtuo Mechanical Co., Ltd certificaciones
Porcelana Changzhou Hangtuo Mechanical Co., Ltd certificaciones
Estoy en línea para chatear ahora

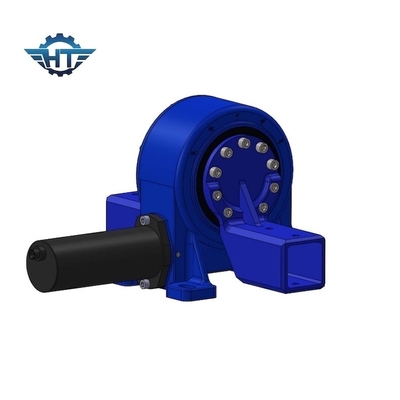

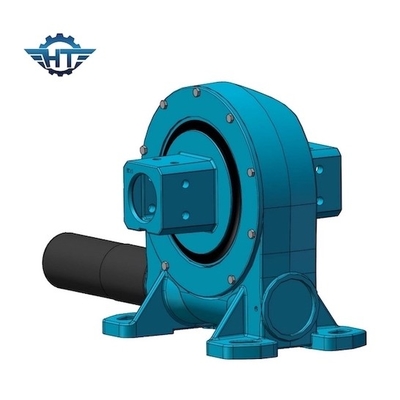

Caja de cambios solar vertical del gusano del sobre de la impulsión de la ciénaga VE7 para los sistemas de seguimiento de Sun

Caja de cambios solar vertical del gusano del sobre de la impulsión de la ciénaga VE7 para los sistemas de seguimiento de Sun
Caja de cambios solar vertical del gusano del sobre de la impulsión de la ciénaga VE7 para los sistemas de seguimiento de Sun Caja de cambios solar vertical del gusano del sobre de la impulsión de la ciénaga VE7 para los sistemas de seguimiento de Sun

Ampliación de imagen :  Caja de cambios solar vertical del gusano del sobre de la impulsión de la ciénaga VE7 para los sistemas de seguimiento de Sun

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE7”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Caja de cambios solar vertical del gusano del sobre de la impulsión de la ciénaga VE7 para los sistemas de seguimiento de Sun

descripción
Material: 50Mn, 42CrMo Modelo: VE7”
Ratio del engranaje: 57:1 Esfuerzo de torsión de la salida nominal: 1750Nm
Llevar a cabo el esfuerzo de torsión: 13200Nm Par de inclinación: 7000Nm
Eficacia: el 40% Color estándar: RAL 9006
Resaltar:

Caja de cambios vertical del gusano del sobre de la impulsión de la ciénaga

,

Impulsión vertical de la ciénaga para el seguimiento de Sun

,

Impulsión solar vertical de la ciénaga VE7

Impulsión vertical de la ciénaga VE7, caja de cambios del gusano del sobre para los sistemas de seguimiento de Sun



Descripción de la impulsión de la ciénaga del engranaje de gusano del sobre



La impulsión de la matanza tiene característica de autoretención reversa debido a la impulsión del engranaje de gusano con características de autoretención reversas. Esta característica aumenta grandemente la estabilidad del funcionamiento del anfitrión y del factor de seguridad. Comparado a los productos tradicionales de la matanza, la caja de cambios de la impulsión de la matanza es fácil de instalar, fácil mantener, y ahorra el considerable espacio de la instalación. Las ventajas son como sigue:



1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento

2. gama giratoria de 360 grados

3. Envoltura del interior de la impulsión del gusano

4. Contacto de diente multi para asegurar la alta carga

5. Función de autoretención



Hoja técnica del modelo Slewing Drive de VE



Modelo Ratio Esfuerzo de torsión de la salida nominal (N.m) Inclinando el esfuerzo de torsión (N.m) Llevando a cabo el esfuerzo de torsión (N.m) Carga axial (kN) Carga radial (kN) Eficacia De autoretención Peso (kilogramos)
3" 31:1 600 1500 1800 22 15 el 40% 12
5" 37:1 800 5000 9200 16 27 el 40% 18
7" 57:1 1750 7000 13200 34 58 el 40% 32
8" 51:1 2250 11200 20400 50 80 el 40% 28
9" 61:1 2250 16000 30800 60 130 el 40% 52
12" 78:1 4300 25000 40560 77 190 el 40% 65
14" 85:1 5600 48000 44200 110 230 el 40% 88
17" 102:1 6750 67000 53040 142 390 el 40% 135
21" 125:1 16000 89000 65000 337 640 el 40% 192
25" 150:1 21450 112000 89000 476 950 el 40% 251



Caja de cambios solar vertical del gusano del sobre de la impulsión de la ciénaga VE7 para los sistemas de seguimiento de Sun 0



Servicios modificados para requisitos particulares


1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.



Glosario de Paramaters dominante



Inclinación del esfuerzo de torsión del momento: Este esfuerzo de torsión es la carga de la gravedad multiplicada por distancia entre la posición de la carga y el centro del transporte de la matanza. Si el esfuerzo de torsión real es mayor que el esfuerzo de torsión inclinable clasificado del momento, la impulsión de la matanza será volcada.

Carga radial: La vertical de la carga al eje del transporte de la matanza

Carga axial: El paralelo de la carga al eje del transporte de la matanza

Llevar a cabo el esfuerzo de torsión: Es el esfuerzo de torsión reverso. Cuando la impulsión está girando reverso, y las piezas no se dañan, el esfuerzo de torsión máximo alcanzado se llama llevar a cabo el esfuerzo de torsión, él también se considera como esfuerzo de torsión quebrado.

De autoretención: Solamente cuando hay carga, la impulsión de la matanza no puede invertir gira y así llamado de autoretención.
