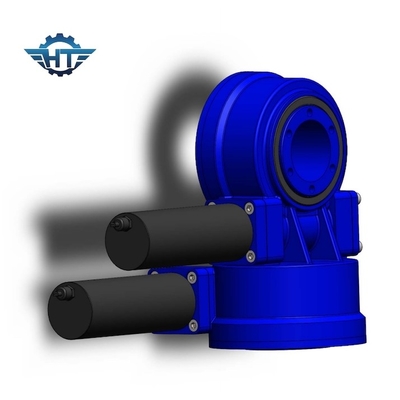

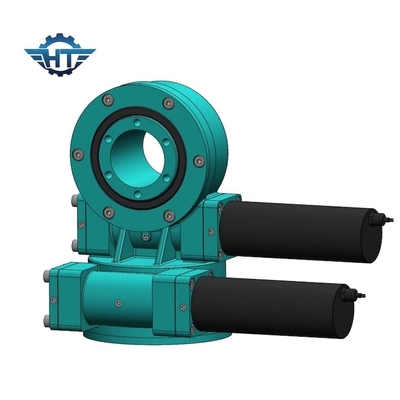

Accionamiento de giro de doble eje con estructura de gusano y engranaje para sistema de seguimiento solar

Accionamiento de giro de doble eje con estructura de gusano y engranaje para sistema de seguimiento solar
Accionamiento de giro de doble eje con estructura de gusano y engranaje para sistema de seguimiento solar Accionamiento de giro de doble eje con estructura de gusano y engranaje para sistema de seguimiento solar

Ampliación de imagen :  Accionamiento de giro de doble eje con estructura de gusano y engranaje para sistema de seguimiento solar

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE5”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pieza
Precio: USD 280~504 / pc
Detalles de empaquetado: caja de madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: LC, T/T, Western Union
Capacidad de la fuente: 2000 piezas por mes

Accionamiento de giro de doble eje con estructura de gusano y engranaje para sistema de seguimiento solar

descripción
Modelo: 5 pulgadas Relación de transmisión: 37
Eficiencia: 40% Escribe: Eje dual
Solicitud: sistema de seguimiento solar Servicio OEM: Disponible
Lugar de origen: Changzhou, China Conductor: motores 12/24vdc, servomotores
Resaltar:

Accionamiento de giro de doble eje con tornillo sin fin

,

Estructura de engranajes Accionamiento de giro de doble eje

,

Accionamiento de giro de doble eje de 5 pulgadas

Accionamiento de giro de doble eje con estructura de gusano y engranaje para sistema de seguimiento solar



Descripción de la transmisión de tornillo sin fin y engranaje



Las unidades de giro consisten en un cojinete de giro, un eje helicoidal, una carcasa, un cojinete, un motor, etc.El motor acciona el eje helicoidal, el anillo exterior del cojinete de giro girará, el anillo exterior emitirá el par a través de la brida mientras que el anillo interior del cojinete de giro se fija en la carcasa.

Accionamiento de giro de doble eje con estructura de gusano y engranaje para sistema de seguimiento solar 0



Parámetros de unidades de giro del modelo SDE



Parámetros de rendimiento del modelo SDE
Modelo Par nominal de salida (Nm)

Par de inclinación

(kN.m)

Par de retención (kN.m) Carga axial (kN) Carga radial (kN) Relación Eficiencia

Precisión

(la licenciatura)

IP

Paso de trabajo

(℃)

autoblocante Peso (kg)
3" 600 1.5 5.8 10 15 31:1 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9.2 dieciséis 27 37:1 40% ≤0.15 66 -40~+80 34kg
7" 2000 7.5 13.2 34 58 57:1 40% ≤0.15 66 -40~+80 56kg
9" 4300 dieciséis 27.2 60 130 61:1 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 sesenta y cinco 337 640 125:1 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 40% ≤0.15 66 -40~+80 705kg



Función



La unidad de giro puede soportar más carga axial, carga radial y momento de inclinación.La plataforma giratoria o el marco giran en acimut y elevación impulsados ​​por un mecanismo de giro.



Solicitud



Para energía solar: está diseñado en un sistema de seguimiento solar y mejora la eficiencia de generación de energía.

Para uso industrial: se utiliza principalmente para impulsar dos objetos giratorios relativos en 360°.



Accionamiento de giro de doble eje con estructura de gusano y engranaje para sistema de seguimiento solar 1



Ventajas



1. Diseñado con eje de tornillo sinfín de reloj de arena que proporciona más contacto con los dientes y mayor torsión

2. La vida útil aumenta con el endurecimiento del engranaje y la pista de rodadura

3. Se prueba el rendimiento del producto y se garantiza la calidad del producto.

Hay muchas aplicaciones en las que se puede utilizar la unidad de giro, principalmente porque es perfecta para aplicaciones que requieren tanto poder de retención de carga como fuerza de torsión rotacional.
