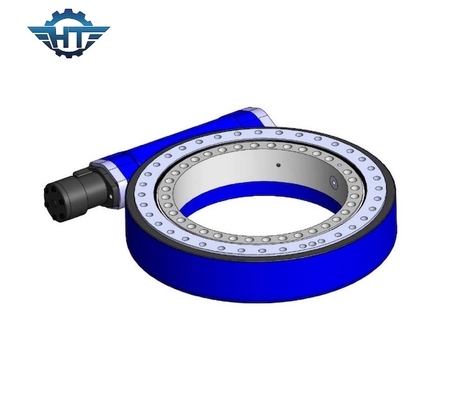

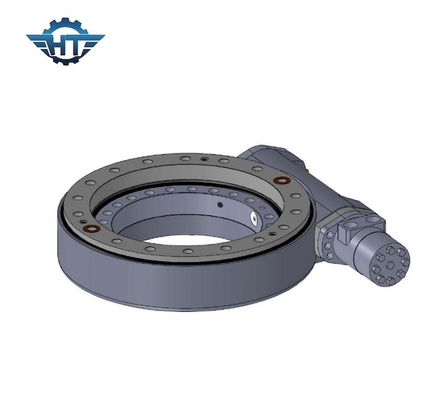

Accionamiento de giro de rotación de 360 ​​grados con motor cepillado para rastreadores solares inclinados

Accionamiento de giro de rotación de 360 ​​grados con motor cepillado para rastreadores solares inclinados
Accionamiento de giro de rotación de 360 ​​grados con motor cepillado para rastreadores solares inclinados Accionamiento de giro de rotación de 360 ​​grados con motor cepillado para rastreadores solares inclinados

Ampliación de imagen :  Accionamiento de giro de rotación de 360 ​​grados con motor cepillado para rastreadores solares inclinados

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SE3“
Pago y Envío Términos:
Cantidad de orden mínima: 1 pieza
Precio: USD 100~1100/ pc
Detalles de empaquetado: Caja de madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: LC, T/T, Western Union
Capacidad de la fuente: 2000 piezas por mes

Accionamiento de giro de rotación de 360 ​​grados con motor cepillado para rastreadores solares inclinados

descripción
Relación de transmisión: 31:1 Par de salida normal: 533 nm
Lugar de origen: Changzhou, China Par de retención: 7000 nm
Par de inclinación: 744 nm Par nominal de salida: 0.065 RPM
Uso: Seguidores solares función de protección: IP66
Resaltar:

Accionamiento de giro de rotación de 360 ​​grados

,

Accionamiento de giro de engranaje helicoidal de motor cepillado

,

Accionamiento de giro de engranaje helicoidal de 533 Nm

Accionamiento de giro de rotación de 360 ​​grados con motor cepillado y codificador para rastreadores solares inclinados



Descripción de la unidad de giro



Nuestras unidades SE ofrecen una carcasa con clasificación IP66 que ofrece una protección casi completa contra partículas ambientales como polvo, suciedad, arena e incluso agua.Nuestro equipo de prueba garantiza a nuestros productos una vida útil de campo de 30 años.Accionamiento de giro de rotación de 360 ​​grados con motor cepillado para rastreadores solares inclinados 0





Un sistema de transmisión de giro es una unidad de construcción compacta que consta de un tornillo sinfín, un engranaje, una base, una carcasa, cojinetes y otros accesorios.Esta unidad reúne las ventajas de un engranaje y un tornillo sinfín en una sola unidad.



Parámetros de rendimiento de la serie SE



Parámetros de rendimiento del modelo SE
Modelo

Salida nominal

Par (Nm)

Inclinación

Esfuerzo de torsión

(Nuevo Méjico)

Tenencia

Esfuerzo de torsión

(Nuevo Méjico)

Axial

Carga

(kN)

Radial

Carga

(kN)

Relación Eficiencia

Precisión

(la licenciatura)

IP

Tp de trabajo

(℃)

Uno mismo-

cierre

Peso

(kg)

1" 400 1000 1800 22 12 32:1 40% ≤0.1 66 -40~+120 6
3" 600 1500 3000 30 dieciséis 31:1 40% ≤0.1 66 -40~+120 8
5" 800 6000 9200 68 27 37:1 40% ≤0.1 66 -40~+120 12
7" 2000 13500 13200 132 58 57:1 40% ≤0.1 66 -40~+120 21
9" 4400 45000 30800 340 130 61:1 40% ≤0.1 66 -40~+120 49
12" 5800 54400 40560 480 190 78:1 40% ≤0.1 66 -40~+120 61
14" 6550 68000 54200 680 230 85:1 40% ≤0.1 66 -40~+120 63
17" 9400 135600 65040 980 390 102:1 40% ≤0.1 66 -40~+120 105
21" 16000 203400 81000 1600 640 125:1 40% ≤0.1 66 -40~+120 149
25" 21000 271160 89000 2400 950 150:1 40% ≤0.1 66 -40~+120 204



Motor de corriente continua



Se pueden diseñar diferentes motores (motores de 220 V CA, 380 V CA, motores de 12 V CC, 24 V CC, motores de 48 V CC, servomotores y motores paso a paso) según los requisitos del cliente.



1. Adopte una estructura de soporte dual para el eje de salida para que el par máximo de la caja de cambios aumente mucho.

2. La rueda solar y la rueda planetaria están conectadas por ranuras que aumentan el par máximo de la caja de cambios y alargan la vida.

3. Utilizamos un engranaje helicoidal en la etapa de entrada que hace que el ruido sea bajo y funcione sin problemas a alta velocidad.El anillo de engranaje interno está separado para que podamos hacer más relación y el diseño es flexible.La caja de cambios y el motor están ubicados mediante una costura fijada por tornillo en axial que aumenta la precisión de ajuste y reduce el ruido.

4. Usamos soporte de rodillo dentro de la rueda planetaria. Usamos rectificado de rodillo en lugar de rectificado deslizante, por lo que la vida útil de la caja de engranajes es mucho más larga.

5. Estructura de soporte doble;Rectificado interno en el orificio interior de los engranajes planetarios que hace que la redondez del orificio interno sea inferior a 0,003 mm; funcionamiento por rodadura en lugar de deslizamiento;Raspado de precisión de la superficie del engranaje HRC60; la adopción de todas estas tecnologías garantiza un funcionamiento súper silencioso y estable y una larga vida útil de más de 10000 horas.
