Datos del producto:
|
| Material: | 50Mn, 42CrMo | Modelo: | SDE7" |
|---|---|---|---|
| Relación de transmisión: | 57:1 | Par nominal de salida: | 2000 nm |
| Par de retención: | 13500 nm | Par de inclinación: | 13200 nm |
| Eficiencia: | 40% | Color estándar: | RAL 9006 |
| Resaltar: | Accionamiento de giro pequeño de doble eje SDE,Accionamiento de giro de doble eje de seguimiento fotovoltaico,Accionamiento de giro de doble eje 2000 Nm |
||

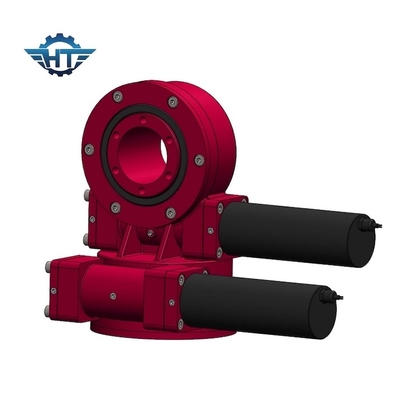

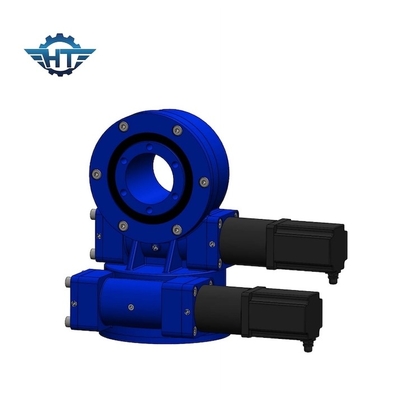

Impulsión pequeña de la ciénaga de Axis dual de la serie de SDE con el motor cepillado para el sistema de seguimiento del picovoltio
Descripción de la unidad de rotación pequeña de doble eje
Historia de la Torre Fototérmica
El concepto de diseño del sistema de generación de energía solar térmica de torre fue propuesto por la antigua Unión Soviética en la década de 1950.En 1950, la antigua Unión Soviética diseñó la primera central solar térmica de tipo torre pequeña del mundo y llevó a cabo una exploración e investigación exhaustivas y fundamentales sobre la tecnología de generación de energía solar térmica.Según estadísticas incompletas, entre 1981 y 1991 se construyeron en el mundo más de 20 centrales eléctricas experimentales de energía termosolar a escala de megavatios, cuya forma principal es la central eléctrica de torre, con una generación de energía máxima de 80 MW.En julio de 2013, el proyecto Qinghai Zhongkong Delingha de 50MW de torre de energía solar térmica de torre de China, Fase I-10MW, se integró con éxito en Qinghai Power Grid, lo que indica que la tecnología de generación de energía solar térmica de desarrollo propio de China ha dado pasos sólidos hacia la operación comercial.
Accionamientos de giro modelo SDE aplicados en CSP de torre
| Parámetros de rendimiento del modelo SDE | ||||||||||||
| Modelo | Par nominal de salida (Nm) |
Par de inclinación (kN.m) |
Par de retención (kN.m) | Carga axial (kN) | Carga radial (kN) | Relación | Eficiencia |
Precisión (la licenciatura) |
IP |
Paso de trabajo (℃) |
autoblocante | Peso (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | Sí | 25kg |
| 5" | 800 | 6 | 9.2 | dieciséis | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | Sí | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | Sí | 56kg |
| 9" | 4300 | dieciséis | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | Sí | 320kg |
| 21" | 16000 | 89 | sesenta y cinco | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | Sí | 705kg |
Características
1. Alto par de retención para mejorar la seguridad del sistema de seguimiento solar.
2. Envolvente de tornillo sin fin en el interior
3. Contacto de dientes múltiples para garantizar una carga alta
4. Función de autobloqueo
Aplicaciones
Estación de energía CSP-torre/heliostato
Servicios personalizados
1. Diseño especial basado en diferentes aplicaciones y proyectos.
2. Se pueden combinar diferentes tipos de motores, como motores hidráulicos, motores paso a paso, motores eléctricos, etc.
3. Hay diferentes colores disponibles según el código RAL;nuestro color estándar es RAL 9006.
