Datos del producto:
|
| Relación de transmisión: | 61:1 | Eficiencia: | 40% |
|---|---|---|---|
| Escribe: | Adjunto | Solicitud: | Seguidores solares inclinados |
| Servicio OEM: | Disponible | Conductor: | Motor hidraulico |
| Grado de propiedad intelectual: | IP66 | Color: | De acuerdo a lo pedido |
| Resaltar: | Accionamiento de giro pequeño cerrado horizontal,Accionamiento de giro cerrado con motor de 24 V CC,Accionamiento de giro cerrado con motor hidráulico |
||

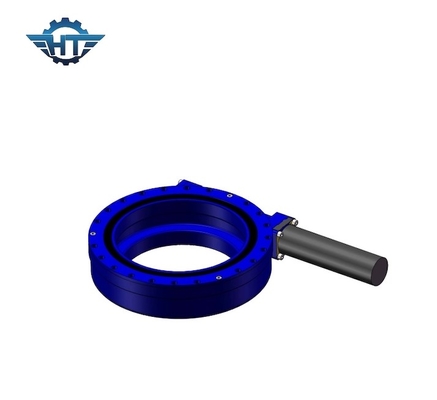

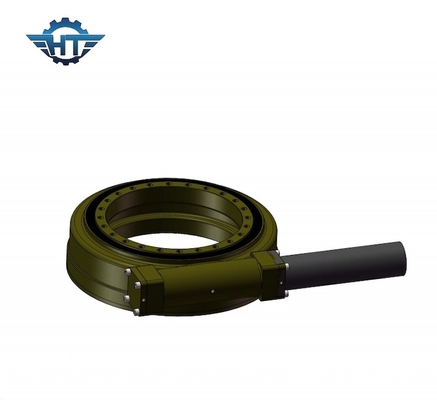

Accionamiento de giro pequeño cerrado horizontal adjunto con motor de 24 V CC para seguidores solares inclinados
Descripción de la unidad de giro pequeña cerrada
Como fuente de alimentación, el motor de giro suele ser un motor de engranajes planetarios de CC, un motor de engranajes de CA o un motor de engranajes hidráulico.El motor hidráulico AC se utiliza principalmente en la maquinaria de construcción como un sistema de accionamiento de potencia.Como el componente principal es la transmisión por corona de giro, la caja de engranajes de giro puede resistir fácilmente las fuerzas axiales y radiales.
Slew drive es un nuevo tipo de productos de giro.Se compone de tornillo sinfín, corona de giro, carcasa totalmente cerrada, motor eléctrico o hidráulico.Las partes centrales son un anillo de giro, por lo que puede soportar carga axial, carga radial y momento de inclinación al mismo tiempo.Compare con los productos tradicionales de rotación, la unidad de rotación es fácil de instalar y mantener, también puede ahorrar más espacio.Las aplicaciones típicas de nuestra unidad de giro incluyen maquinaria agrícola, maquinaria de construcción, sistemas transportadores, grúas, plataformas de perforación, minería, militares, dragas, parques de diversiones, sistemas de generación solar y otros nuevos campos de energía.
Datos de rendimiento de la unidad de giro del modelo SE
| Modelo | Relación | Par nominal de salida | Par de inclinación | Par de retención | Carga axial | Carga Radial | Eficiencia | Precisión | autoblocante | Peso |
| Nuevo Méjico | Nuevo Méjico | Nuevo Méjico | kN | kN | la licenciatura | Sí | kg | |||
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Sí | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sí | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Sí | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Sí | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Sí | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sí | 182 |
Aplicación de accionamiento de giro
La unidad de giro es un producto de control de movimiento perfecto para la aplicación que requiere fuerza de torsión rotacional.
Slew Drive For Solar: está diseñado en la rotación del panel solar fotovoltaico y mejora la eficiencia de generación de energía.Hay disponibles soluciones de seguimiento solar de un eje y de dos ejes.
La unidad de giro para la aplicación del sistema de seguimiento solar incluye plato solar de concentrador solar, CPV (fotovoltaica concentrada), CSP (energía solar concentrada), cilindro parabólico solar, seguidor PV
Para generadores eólicos: los accionamientos giratorios se utilizan para girar el pedestal en las turbinas eólicas
Accionamiento de giro para aplicaciones de maquinaria de construcción: ampliamente aplicado en camiones grúa montados, plataformas de trabajo aéreas, grúas de muelle, cuchara para madera
Para el mercado industrial: línea de automatización/ensamblaje, brazo robótico
Para satélite: la unidad de giro se puede utilizar para comunicaciones espaciales y sistemas de posicionamiento global en antena parabólica
