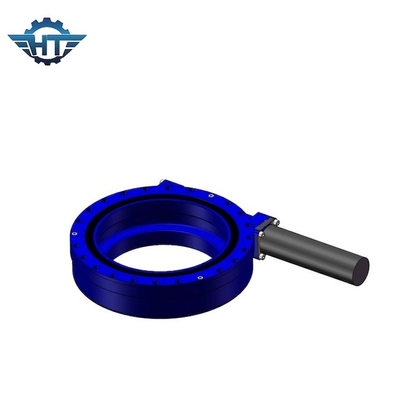

Unidad de giro pequeña de AXIS del engranaje helicoidal del SE para el sistema de seguimiento de picovoltio de alta precisión

Unidad de giro pequeña de AXIS del engranaje helicoidal del SE para el sistema de seguimiento de picovoltio de alta precisión
Unidad de giro pequeña de AXIS del engranaje helicoidal del SE para el sistema de seguimiento de picovoltio de alta precisión Unidad de giro pequeña de AXIS del engranaje helicoidal del SE para el sistema de seguimiento de picovoltio de alta precisión

Ampliación de imagen :  Unidad de giro pequeña de AXIS del engranaje helicoidal del SE para el sistema de seguimiento de picovoltio de alta precisión

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SE3"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pieza
Precio: USD 280~504 / pc
Detalles de empaquetado: Caja de madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: LC, T/T, Western Union
Capacidad de la fuente: 2000 piezas por mes

Unidad de giro pequeña de AXIS del engranaje helicoidal del SE para el sistema de seguimiento de picovoltio de alta precisión

descripción
Relación de transmisión: 31:1 Escribe: Adjunto
Solicitud: Sistema de seguimiento fotovoltaico Conductor: Motor hidraulico
Grado de propiedad intelectual: IP66 Color: De acuerdo a lo pedido
eficiencia: 40% Reacción: 0,1 grado
Resaltar:

SE Impulsión de giro de engranaje helicoidal

,

Impulsión de giro de engranaje pequeño de un solo eje

,

Impulsión de giro de engranaje PV de alta precisión

Unidad de giro pequeña de AXIS del engranaje helicoidal del SE para el sistema de seguimiento de picovoltio de alta precisión



Descripción de la unidad de giro pequeño



El seguidor solar debe tener un movimiento suave, lento y robusto.El rastreador debe poseer una alta precisión de posición y un alto grado de confiabilidad.Estos requisitos se pueden lograr mediante impulsores especialmente diseñados conocidos como impulsores giratorios.



Precisión: 0,1 grados

Disponible: 3 pulgadas - 12 pulgadas

Instalación horizontal

Se recomienda montar las unidades de giro boca abajo en el eje de azimut en aplicaciones solares para una mejor protección y protección adicional para el eje de elevación.Para otras aplicaciones, las direcciones de montaje se basarán en la evaluación del nivel de protección y será mejor para una mejor protección.



Instalación vertical

Se recomienda montar los accionamientos de giro de acuerdo con el dibujo adjunto boca arriba en aplicaciones solares para una mejor protección.Para otras aplicaciones, las direcciones de montaje se basarán en la evaluación del nivel de protección y será mejor para una mejor protección.



Parámetros de rendimiento de la serie SE



Modelo Relación Par nominal de salida Par de inclinación Par de retención Carga axial Carga Radial Eficiencia Precisión autoblocante Peso
Nuevo Méjico Nuevo Méjico Nuevo Méjico kN kN la licenciatura kg
1" 31:1 400 1000 1800 22 12 40% ≤0.1 6
3" 31:1 300 1500 7000 30 15 40% ≤0.1 9
5" 37:1 637.5 6000 9200 68 27 40% ≤0.1 14
7" 57:1 1750 10500 13200 132 58 40% ≤0.1 23
9" 61:1 4300 49900 30800 340 130 40% ≤0.1 44
12" 78:1 5600 54400 40560 480 190 40% ≤0.1 51
14" 85:1 6750 135000 44200 680 230 40% ≤0.1 62
17" 102:1 9460 203000 53040 980 390 40% ≤0.1 85
21" 125:1 16000 271000 65000 1600 640 40% ≤0.1 141
25" 150:1 21450 346000 89000 2400 950 40% ≤0.1 182



Características



1. Al adoptar el cojinete de giro como su componente principal, el mecanismo de giro puede soportar la fuerza axial, la fuerza radial y el momento de inclinación simultáneamente.

2. La unidad de giro se aplica ampliamente en remolques modulares, todo tipo de grúas, plataformas aéreas de trabajo, sistemas de seguimiento solar y sistemas de energía eólica.

3. Las cajas de cambios eléctricas y planetarias se pueden diseñar de acuerdo con los requisitos del cliente.

4. La unidad de giro tiene la ventaja de ahorrar espacio en las instalaciones, capacidad de carga máxima en un diseño compacto, vida útil prolongada, costos de mantenimiento reducidos, etc.



Dibujos de estructuras



Unidad de giro pequeña de AXIS del engranaje helicoidal del SE para el sistema de seguimiento de picovoltio de alta precisión 0





1. Base de la vivienda

2. Anillo de giro

3. Canaleta

4. Sello

5. Placa superior

6. Accionamiento (motor hidráulico/motor electrónico)

7. Adaptador de motor

8. junta tórica

9. Orificio de entrada

10. Eje opuesto al motor

11. Tapa final

12. Portada

13. Codificador
