Datos del producto:
|
| Modelo: | 9 pulgadas | Relación de transmisión: | 61:1 |
|---|---|---|---|
| Solicitud: | Seguidores solares fotovoltaicos | Lugar de origen: | Changzhou, China |
| Conductor: | motor eléctrico de CC | Instalación: | montaje horizontal o vertical |
| Color: | De acuerdo a lo pedido | Reacción: | menos de 0,1 grado |
| Resaltar: | Accionamiento de giro de tornillo sin fin de PV vertical,accionamiento de giro de engranaje de tornillo sin fin de 9 pulgadas,accionamiento de giro de engranaje de tornillo sin fin de un solo eje |
||

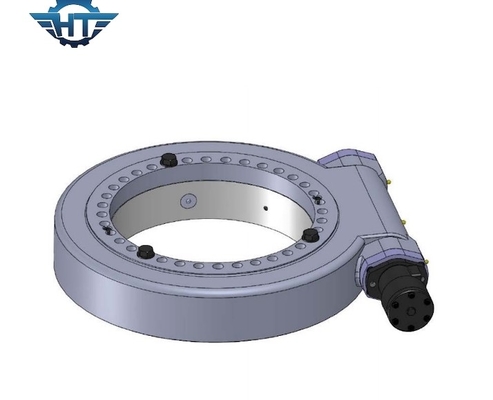

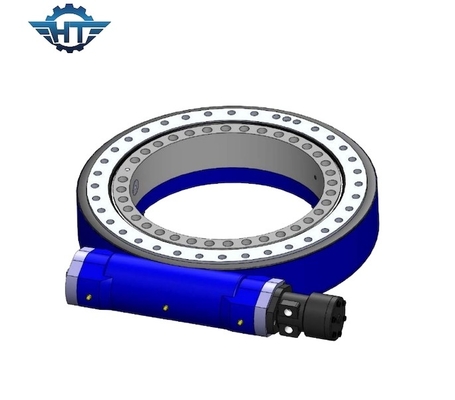

Eje único de impulsión vertical de la ciénaga del engranaje de gusano de 9 pulgadas con alta exactitud para los perseguidores solares del picovoltio
Descripción de la impulsión vertical de la ciénaga del engranaje de tornillo sin fin de 9 pulgadas
La unidad de giro es una caja de engranajes que puede soportar cargas radiales y axiales de manera segura, así como transmitir un par para girar.La rotación puede ser en un solo eje o en múltiples ejes juntos.Las unidades de giro se fabrican mediante la fabricación de engranajes, cojinetes, sellos, carcasas, motores y otros componentes auxiliares y al ensamblarlos en una caja de engranajes terminada.
La unidad de giro de holgura cero es una unidad de giro especial con su engranaje y tornillo sinfín que tienen una malla perfecta y también tiene espacios razonables de lubricación y calentamiento operativo.
Parámetros de rendimiento de la serie SE
| Parámetros de rendimiento del modelo SE | ||||||||||||
| Modelo |
Salida nominal Par (Nm) |
Inclinación Esfuerzo de torsión (Nuevo Méjico) |
Tenencia Esfuerzo de torsión (Nuevo Méjico) |
Axial Carga (kN) |
Radial Carga (kN) |
Relación | Eficiencia |
Precisión (la licenciatura) |
IP |
Tp de trabajo (℃) |
Uno mismo- cierre |
Peso (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | dieciséis | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | Sí | 204 |
Ventajas
Las principales ventajas de los accionamientos giratorios ZE
1. Rotación 360 grados
2. Conexión de un motor de accionamiento desde el lado izquierdo o derecho,
3. Durante la instalación, no es necesario ajustar la holgura del engranaje;esto ya lo establece el productor antes de la fábrica
4. Instalación simple y bajo mantenimiento.
5. Utilización racional del espacio
6. El engranaje es autoblocante;por lo tanto, no es necesario un freno
7. Método fácil y fluido de arranque y parada.
8. Alta precisión
