Datos del producto:
|
| Tipo: | 9" impulsión de la ciénaga | Ratio del engranaje: | 61:1 |
|---|---|---|---|
| Uso: | Sistema de seguimiento solar | MOTOR: | 24VDC con Pasillo |
| Método de la instalación: | Vertical montada | Material: | 42Crmo |
| Peso: | 60 kilogramos | Garantía: | 10 años |
| Resaltar: | Uno mismo VE9 que cierra la ciénaga Ring Drive,impulsión de la matanza del engranaje de gusano del motor 24V,impulsión vertical de la matanza del motor 24V |
||

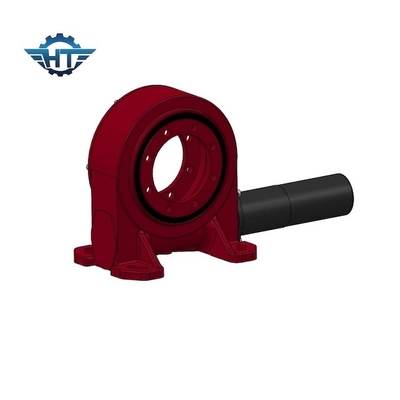

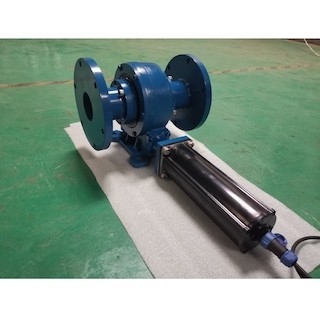

Uno mismo VE9 que cierra la impulsión de la matanza del engranaje de gusano con el motor 24VDC con Hall Sensors For Solar System
Impulsión de la matanza del engranaje de gusano
una desgaste-resistencia más alta, que puede cargar el esfuerzo de torsión fuerte de la salida y la inclinación del esfuerzo de torsión del momento con el funcionamiento bien de la estabilidad y de la confiabilidad. La impulsión de la matanza del engranaje de gusano está también disponible para un campo exacto de seguimiento más alto.
Nuestra impulsión de la matanza ofrecida con el revés de autoretención debido a características de autoretención del engranaje de gusano. Esta característica aumenta grandemente la estabilidad del funcionamiento y mejora factor de seguridad. Comparado a los productos tradicionales de la matanza, la impulsión de la matanza del engranaje de gusano es fácil de instalar, fácil mantener, y su diseño compacto ahorra el considerable espacio de la instalación.
Parámetros técnicos
| Modelo Performance Parameters de VE | |||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Inclinando el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Precisión (°) | De autoretención | Peso (kilogramos) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | ≤0,1 | Sí | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | ≤0,1 | Sí | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | ≤0,1 | Sí | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | ≤0,1 | Sí | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | ≤0,1 | Sí | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | ≤0,1 | Sí | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | ≤0,1 | Sí | 88 kilogramos |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | ≤0,1 | Sí | 135 kilogramos |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | ≤0,1 | Sí | 192 kilogramos |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | ≤0,1 | Sí | 251 kilogramos |
Ventajas
1. Momento fuerte del vuelco basado en la envoltura de la estructura del engranaje de gusano
2. Adopt que envuelve la impulsión del gusano
3. Conduzca una carga más grande para usar el contacto del multi-diente
4. Mejore la función de autoretención estática
