Datos del producto:
|
Material: | 50Mn, 42CrMo | Modelo: | SDE7” |
---|---|---|---|
Ratio del engranaje: | 57:1 | Ciclo de trabajo: | 30 años |
Tipo: | eje dual | Color estándar: | RAL9006 |
Pernos de montaje: | 6*M10 | Código del HS: | 84834090 |
Resaltar: | SDE7 se doblan impulsión de la matanza de AXIS,caja de cambios planetaria de la impulsión de la matanza del motor 12V,Impulsión de la ciénaga del engranaje de gusano SDE7 |

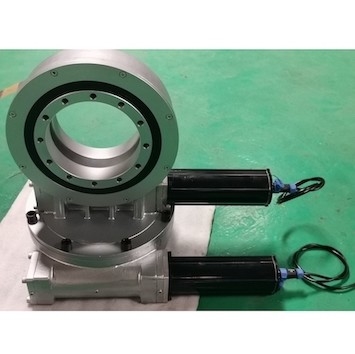

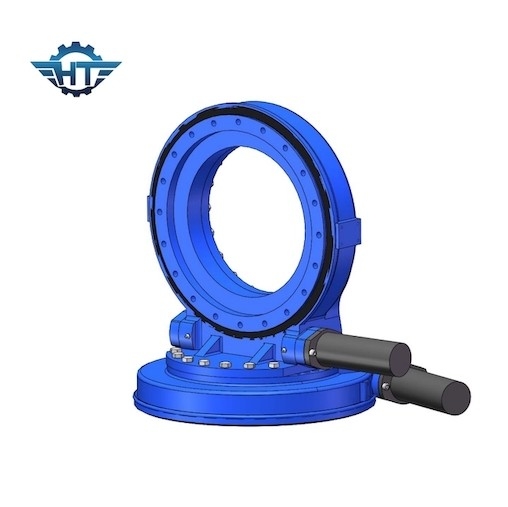

SDE7 se doblan caja de cambios de la impulsión de la matanza de AXIS con los motores planetarios 12V para el perseguidor solar
Descripción dual de la impulsión de la matanza de AXIS
Hay dos arquitecturas comunes de la impulsión y del control para los perseguidores de dual-AXIS: impulsión distribuida e impulsión ligada. Sin importar el diseño, la impulsión de la matanza es indudablemente el componente central de la unidad de control. La precisión y la rigidez de la impulsión de la matanza están estrechamente vinculadas a la operación segura del sistema.
Parámetros de Slewing Drive Performance del modelo de SDE
Modelo Performance Parameters de SDE | ||||||||||||
Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Parámetros eléctricos del motor del engranaje
Datos del motor | Datos planetarios | ||
Voltaje clasificado | 24VDC | Ratio | 398:1 |
Corriente clasificada | 1.3A | Esfuerzo de torsión de la salida | 43Nm |
Velocidad clasificada | 800Rpm | Velocidad de la salida | 2Rpm |
Protegido llano | IP55/65/66 | Ruido | <60db> |
Servicios modificados para requisitos particulares
1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
