Datos del producto:
|
Fabricante: | Hangtuo | Característica: | Engranajes antis del contragolpe |
---|---|---|---|
Modelo: | 3 pulgadas | Ratio del engranaje: | 31:1 |
Eficacia: | el 40% | Motor impulsor: | Eléctrico, hidráulico, servo |
Color: | por requerimiento | Instalación: | Vertical |
Resaltar: | Ciénaga Ring Drive de VE3 los 3in,Ciénaga Ring Drive del gusano del reloj de arena,Impulsión anti de la ciénaga del gusano del contragolpe |

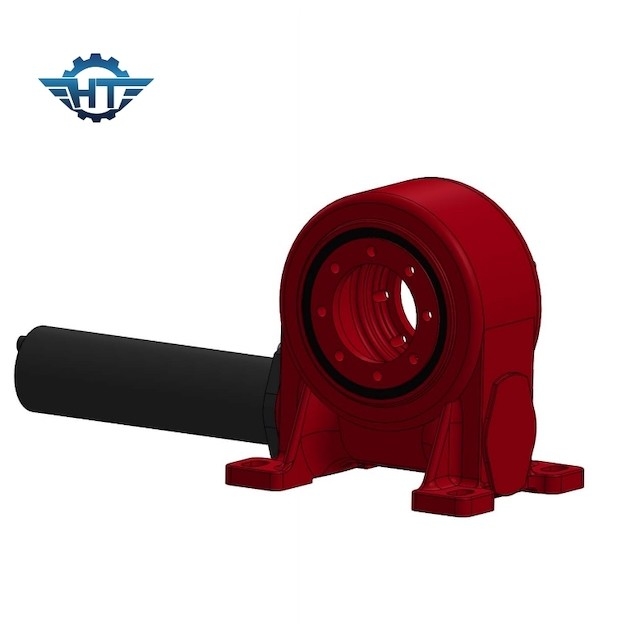

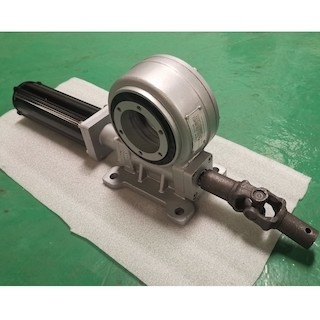

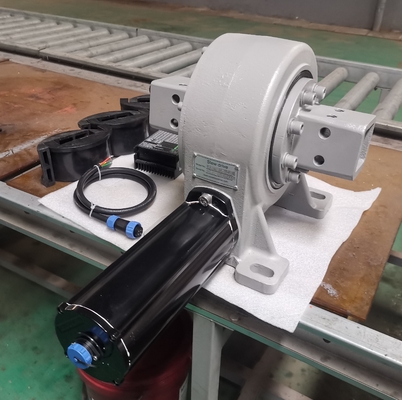

VE3 3 engranaje de Ring Drive With Hourglass Worm de la ciénaga de la pulgada Ip66 para el sistema de seguimiento solar
Impulsión de la ciénaga del engranaje de gusano IP66
Nuestras gamas de productos de solas impulsiones de la matanza del eje a las impulsiones duales de la matanza del eje, nuestras gamas de tallas del producto a partir de 1 pulgada a 25 pulgadas, con los modelos estándar y no estándar, que se aplican principalmente en sistema de seguimiento solar del solo eje horizontal, sistema de seguimiento solar del eje dual, CSP (energía solar concentrada), helióstato, torre, termal del calor, CPV, CSP, el accesorio de la carretilla elevadora, la maquinaria de construcción, la maquinaria portuaria, la maquinaria de mina, la maquinaria de soldadura, vehículos de la construcción, vehículos modulares, el equipo de la protección del medio ambiente, la maquinaria metalúrgica, la maquinaria médica, el equipo de viento y otros campos.
Tres características principales
modular
Debido a la alta integración de la impulsión de la matanza, el usuario no tiene que comprar y procesar cada componente del dispositivo giratorio uno por uno, que también reduce el proceso de la preparación al principio de la producción del producto hasta cierto punto, de tal modo grandemente mejorando productividad de trabajo.
seguridad
La impulsión del engranaje de gusano y del gusano tiene las características de autoretención reverso, que puede realizar para invertir de autoretención, es decir, sólo el engranaje de gusano se puede conducir por el gusano, solamente el gusano no puede ser conducido por el engranaje de gusano. Esta característica hace la impulsión de la matanza ampliamente utilizada en la elevación, el trabajo aéreo y el otro equipo. Mientras que mejora el contenido tecnológico del motor principal, también mejora grandemente la estabilidad de la operación del motor principal y el factor de seguridad de la operación. Comparado con los productos tradicionales de la matanza, la impulsión de la matanza es fácil de instalar, fácil mantener, y ahorra el espacio de la instalación en mayor medida.
Diseño simplificado de la unidad central
Comparado con la transmisión tradicional del engranaje, la transmisión del engranaje de gusano puede obtener un ratio de reducción relativamente grande. En algunos casos, las piezas del reductor se pueden omitir para el motor principal, de tal modo reduciendo el coste de la adquisición para los clientes y grandemente reduciendo el acontecimiento de los fallos mecánicos principales. Tarifa.
Ventajas de los pares del engranaje de gusano
Alta precisión
Estructura compacta
3000Nm a 80000Nm de llevar a cabo el esfuerzo de torsión de 200Nm a 15000 nanómetro de esfuerzo de torsión de la salida
Reducción al mínimo del ángulo de la incidencia entre la luz y el perseguidor entrantes
Producción energética cada vez mayor
Alto eficaz-coste
5-8 contacto de dientes permitiendo alto diámetro de apriete
Alta exactitud de seguimiento
Mantenimiento fácil
Tecnología del gusano del reloj de arena
Modelo Performance Parameters de VE
Modelo Performance Parameters de VE |
||||||||||||
Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio |
Eficacia |
Precisión |
IP |
WorkingTep. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
3" |
600 |
1800 |
1500 |
22 |
15 |
31:1 |
el 40% |
≤0.10 |
66 |
-40~+120 |
Sí |
12 |
5" |
800 |
9200 |
5000 |
16 |
27 |
37:1 |
el 40% |
≤0.10 |
66 |
-40~+120 |
Sí |
18 |
7" |
1750 |
13200 |
7000 |
34 |
58 |
57:1 |
el 40% |
≤0.10 |
66 |
-40~+120 |
Sí |
32 |
8" |
2250 |
20400 |
11200 |
50 |
80 |
51:1 |
el 40% |
≤0.10 |
66 |
-40~+120 |
Sí |
28 |
9" |
4300 |
30800 |
16000 |
60 |
130 |
61:1 |
el 40% |
≤0.10 |
66 |
-40~+120 |
Sí |
52 |
12" |
5600 |
40560 |
25000 |
77 |
190 |
78:1 |
el 40% |
≤0.10 |
66 |
-40~+120 |
Sí |
65 |
14" |
6750 |
44200 |
48000 |
110 |
230 |
85:1 |
el 40% |
≤0.10 |
66 |
-40~+120 |
Sí |
88 |
17" |
9460 |
53040 |
67000 |
142 |
390 |
102:1 |
el 40% |
≤0.10 |
66 |
-40~+120 |
Sí |
135 |
21" |
16000 |
65000 |
89000 |
337 |
640 |
125:1 |
el 40% |
≤0.10 |
66 |
-40~+120 |
Sí |
192 |
25" |
21450 |
89000 |
112000 |
476 |
950 |
150:1 |
el 40% |
≤0.10 |
66 |
-40~+120 |
Sí |
251 |
Q&A
1. ¿Cómo puedo elegir?
Especifique por favor el tamaño del diámetro de rueda, la anchura, el voltaje, el poder y la velocidad sin carga de los motores requeridos.
2. ¿Podría recoger muestras para probar calidad y el mercado por adelantado?
Seguro, agradable recoger muestras para probar nuestra calidad y servicio.
3. ¿Cuál es el coste total para las muestras?
La muestra total del cost= de la muestra costó + carga
Le daremos el mejor coste de envío después de que usted elija los motores convenientes del engranaje
4. ¿Cómo usted envía muestras?
La consideración de cantidad de la muestra no es grande, nosotros apoya muestras de la nave por el ccsme, TNT o Fedex
5. ¿Cuál es su cantidad de orden mínima?
10 sistemas después de que muestras confirmadas
6. ¿Cuál es su plazo de expedición?
Para las muestras estándar: dentro de 7days; para los órdenes del lote: en el plazo de 25 días.
