Datos del producto:
|
| Material: | 50Mn, 42CrMo | Uno mismo-cerradura: | Sí |
|---|---|---|---|
| Inclinación del esfuerzo de torsión: | 54,4 kNm | Llevar a cabo el esfuerzo de torsión: | 40,5 kNm |
| Uso: | GRÚAS | Sitio de la instalación: | Sistema de seguimiento de Sun |
| Empaquetado: | Madera contrachapada | MOTOR: | Motor de CA |
| Resaltar: | Impulsión de la ciénaga del engranaje de gusano de IP66 SE12,Mató la caja de cambios 50Mn de poca velocidad de la impulsión,Impulsión solar de la ciénaga del perseguidor de IP66 SE12 |
||

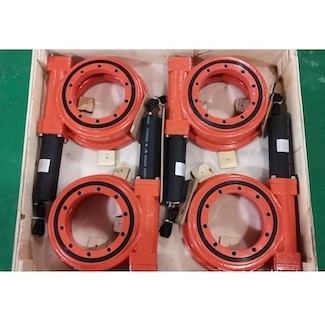

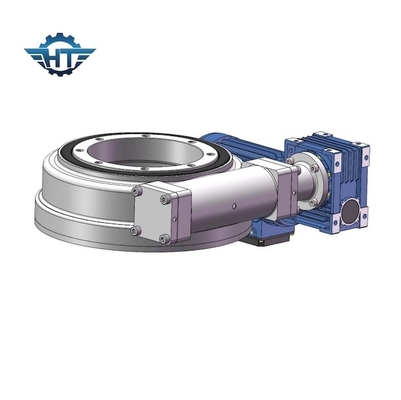

Caja de cambios de la impulsión de la ciénaga de IP66 SE12 con alta exactitud y de poca velocidad para los perseguidores del panel solar
Uno mismo IP66 que cierra la impulsión de la matanza
La impulsión de la matanza (reductor de matanza) es lo que a menudo llamamos la combinación de transporte y de gusano de la matanza. Es un nuevo tipo de producto, integrado generalmente por gusano, el transporte de la matanza, la vivienda, el motor y otras piezas. Puesto que el componente de la base adopta el transporte de la matanza, puede llevar la fuerza axial, fuerza radial y del vuelco momento al mismo tiempo. Comparado con los productos rotatorios tradicionales, la impulsión rotatoria (reductor rotatorio) tiene las características de la instalación simple, del mantenimiento fácil, y del espacio de ahorro de la instalación en mayor medida. Este producto puede ser ampliamente utilizado en maquinaria de construcción y nuevos campos de la energía tales como camiones planos resistentes, grúas del envase, grúas camión-montadas, vehículos del trabajo aéreo, y sistemas de la generación de energía solar para las patrullas del sol.
Ventajas
El fabricante que llevaba de matanza explicó que tiene las ventajas obvias siguientes:
La impulsión de la matanza puede llevar la fuerza axial, fuerza radial y el inclinar momento al mismo tiempo porque el componente de la base adopta el transporte de la matanza. El par rotatorio de la impulsión es fácil de instalar, fácil mantener, y ahorra el espacio de la instalación en mayor medida.
Estructural, las superficies del diente que enredan de la impulsión rotatoria están en la línea contacto, que mejora grandemente la fuerza de sustentación. La transmisión es lisa y el ruido es pequeño.
En usos prácticos, la alta integración del dispositivo rotatorio de la impulsión hace innecesario para que el usuario compre y procese cada componente del dispositivo rotatorio uno por uno, y hasta cierto punto, también reduce el proceso de la preparación al principio de la producción del producto, mejorando de tal modo grandemente productividad de trabajo.
La impulsión del engranaje de gusano y del gusano tiene las características de autoretención reverso, que puede realizar para invertir de autoretención, es decir, sólo el engranaje de gusano se puede conducir por el gusano, solamente el gusano no puede ser conducido por el engranaje de gusano. Por ejemplo el mecanismo de autoretención del gusano usado en su maquinaria pesada, su de autoretención reverso puede desempeñar un papel en la protección de la seguridad. Esta característica hace el dispositivo de la impulsión de la matanza ampliamente utilizado en la elevación, el trabajo aéreo y el otro equipo. Mientras que mejora el contenido tecnológico del motor principal, también mejora grandemente el factor de la estabilidad y de seguridad de la operación del motor principal. Es una encarnación importante del uso seguro de la construcción del equipo mecánico.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Uso
Los transportes del anillo de la matanza se pueden utilizar para una amplia gama de usos. Las áreas de la gama del despliegue de los excavadores y de las grúas, explotación minera a cielo abierto y turbinas de viento, a la antena. Otros campos del uso incluyen dirigir y el sistema de seguimiento solar.
