Datos del producto:
|
Modelo: | 7 pulgadas | Ratio del engranaje: | 57:1 |
---|---|---|---|
Eficacia: | el 40% | Precisión: | ≤0.1 |
Conductor: | motor eléctrico | Uso: | Seguimiento del Este al Oeste de Sun |
Característica: | autoblocante | Color: | por requerimiento |
Resaltar: | 7" mató a Ring Drive,Impulsión de la matanza del gusano del perseguidor de Sun,Anillo de la ciénaga de la impulsión del gusano del perseguidor de Sun |

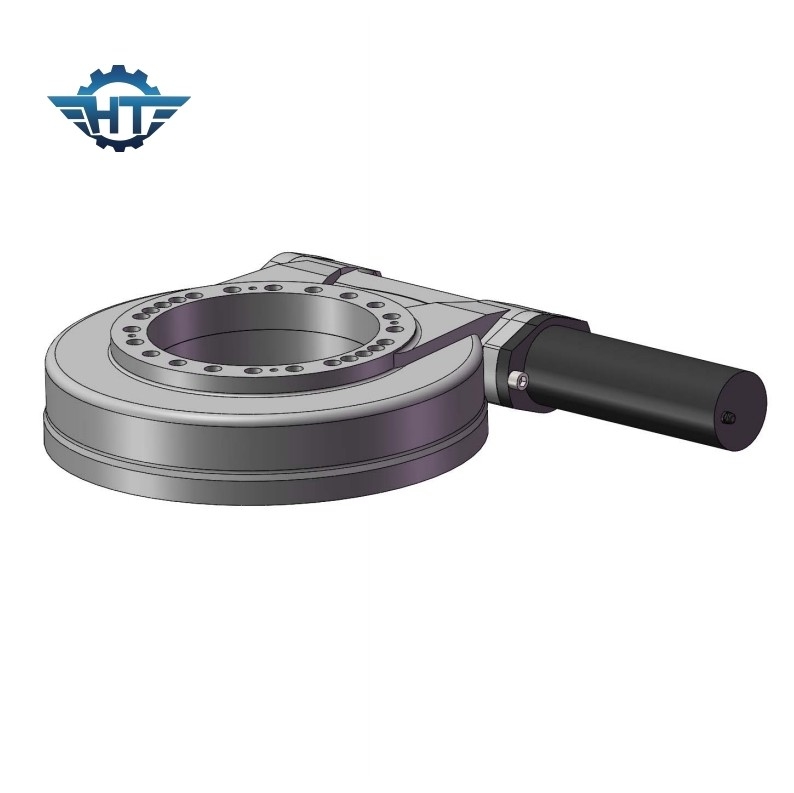

Engranaje de gusano SE7 que gira perseguidores del Este al Oeste de Ring Drive For Single Axis a los solos AXIS Sun
Descripción de seguimiento del Este al Oeste de la impulsión de la matanza
Diseñamos nuestras impulsiones de la matanza en base de vida confiable del campo del tiempo y del 30-año de 10 garantías, y con mantenimiento mínimo y un esfuerzo de torsión y un momento nominales más altos de la tenencia, que son imprescindible para guardar una planta el funcionar con en la parte superior de eficacia.
Las impulsiones de la matanza están en el corazón del sistema de seguimiento solar, ellas pueden ayudar a mover el sistema entero para seguir el sol para aumentar la capacidad.
Parametrización para la optimización del tratamiento de las series del SE
Modelo Performance Parameters del SE | ||||||||||||
Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Características
1. Alta exactitud de seguimiento
2. El mantenimiento fácil, lubrica según nuestro manual
3. Tecnología del gusano del reloj de arena
4. Carga máxima de la supervivencia que lleva a cabo capacidad
5. Alta exactitud
6. Rotación en dos direcciones
7. Experiencia rica en diseño y la fabricación de impulsión de la matanza
8. Material: calidad que lleva el acero
9. Estructura compacta
Usos
Para la energía solar: Se diseña en un sistema de seguimiento solar para aumentar la eficacia de la producción de energía.
Uso industrial: Principalmente conducían dos objetos que giran en relación con uno a en 360°.
En los últimos dos años, con el fuerte apoyo del país para el nuevo campo de la energía, los fabricantes de equipamiento favorables también se han originado.
La impulsión de la matanza es un derivado del transporte de la matanza, y los productos se extienden actualmente a partir de 1 inche en diámetro a 25 pulgadas de diámetro. Hay 10 modelos y más de 60 variedades, que resuelven el uso en diversos campos. Estos últimos años, la industria solar de la producción de energía fotovoltaica ha sido ampliamente utilizada, y los productos también se utilizan en camiones planos, grúas del registro, grúas de una sola columna, y levantadores del haz. , En el equipo mecánico tal como grúas del camión, vehículos del trabajo aéreo, patrullas solares, equipo de la automatización, etc., en diversas industrias, los sistemas de impulsión de poder son también diferentes. Por ejemplo, en el campo de la nueva energía, los reductores planetarios de DC y los motores de CA se configuran generalmente; la maquinaria de construcción la industria configura principalmente los motores hidráulicos como la fuente de energía.
