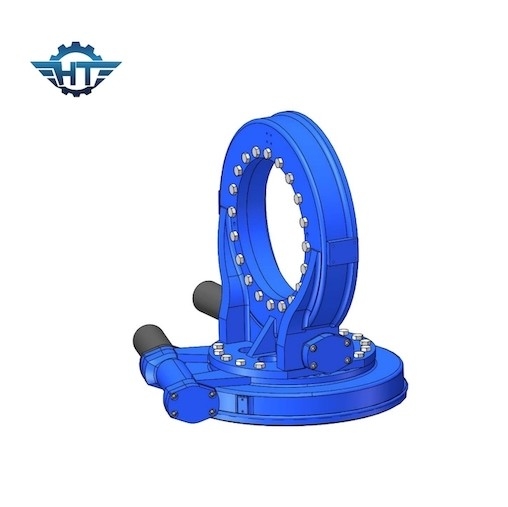

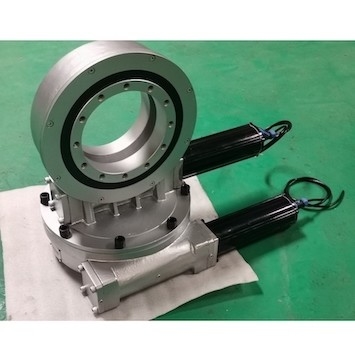

Impulsión dual de la ciénaga de AXIS del pequeño gusano

Impulsión dual de la ciénaga de AXIS del pequeño gusano
Impulsión dual de la ciénaga de AXIS del pequeño gusano Impulsión dual de la ciénaga de AXIS del pequeño gusano

Ampliación de imagen :  Impulsión dual de la ciénaga de AXIS del pequeño gusano

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HT
Certificación: CE, ISO9001
Número de modelo: SDE9”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 100~1200/ pc
Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Impulsión dual de la ciénaga de AXIS del pequeño gusano

descripción
Estructura: Gusano y Wormwheel Material: 42CrMo, CUARTO DE GALÓN
Garantía: 5 años Uso: Sistema eléctrico solar parabólico
Marca: Modificado para requisitos particulares Color: Modificado para requisitos particulares
Voltaje del motor: 24V DC Tiempo de la muestra: 3~15 días
Resaltar:

Impulsión dual de la ciénaga de AXIS del pequeño gusano

,

Impulsión dual de la ciénaga de AXIS del helióstato de CSP

,

Impulsión de la ciénaga del helióstato de CSP pequeña

Pequeño engranaje de gusano que gira el helióstato de Ring Drive For CSP y el sistema eléctrico solar parabólico



Descripción de la matanza Ring Drive



Nuestra impulsión de la matanza de la serie de SDE usada principalmente para el picovoltio, STP, sistemas de seguimiento solares de CSP, este modelo es eje dual para las direcciones horizontales y de la elevación. Puede ser utilizada para 10 metros cuadrados de los paneles solares. Estamos confiados a la investigación, convirtiéndose y aplicación de alta calidad, impulsiones de la matanza de la precisión, proporcionamos el solo eje horizontal confiable, transportes de la matanza de dual-AXIS y las impulsiones de la matanza para los sistemas de seguimiento solares, los trackings solares etc. de CSP, de CPV. Nuestros productos profesionales y de alta calidad también serán aplicados bien como solución constante en la plataforma de trabajo aérea, la grúa del camión, el gancho agarrador de la madera, la plataforma de perforación, el equipo del espray, el vehículo hidráulico del módulo, plantas de fabricación automatizadas, sistemas del desvío del viento, el etc.


Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Usos



Sistema de la torre CSP
Porque hay muchos espejos de la torre, la cantidad de reductor rotatorio está la mayoría en proyectos de la torre. La central eléctrica de la torre adopta el reductor rotatorio como el componente impulsor en el acimut horizontal en todo el mundo, y el ángulo de echada se puede seleccionar del empujador o del reductor rotatorio. Diversos fabricantes del EPC de la producción de energía termal adoptar diversos diseños estructurales. Puesto que la producción de energía de la torre se equipa de muchos reflectores solares grandes en una área extensa del sitio, cada uno se equipa de un mecanismo de seguimiento, que puede reflejar exactamente la luz del sol al receptor en el top de una alta torre. Esto propone requisitos más altos en la exactitud de la transmisión, la vida de servicio, el sin necesidad de mantenimiento mecánicos y rigidez del dispositivo rotatorio de la impulsión.
