Datos del producto:
|
| Material: | Cuarto de galón | Modelo: | SDE3” |
|---|---|---|---|
| Ratio del engranaje: | 31:1 | Esfuerzo de torsión de la salida nominal: | 600 nanómetro |
| Llevar a cabo el esfuerzo de torsión: | 5800 nm | Inclinación del esfuerzo de torsión: | 1800 nanómetro |
| Eficacia: | el 40% | Color estándar: | RAL 9006 |
| Resaltar: | solar slew drive,slewing drive for solar tracking system |
||

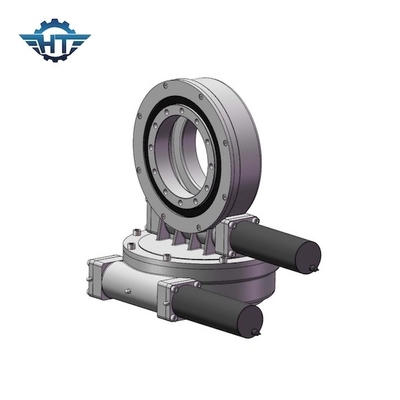

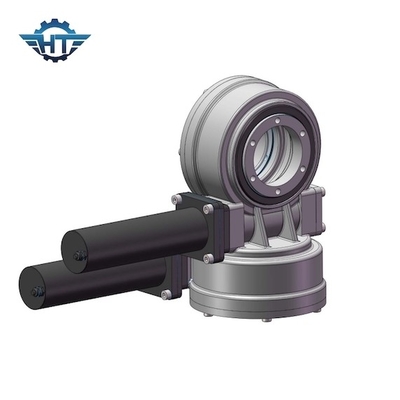

Engranaje de gusano del reloj de arena que gira a Ring Bearing For Curved Mirrors Csp parabólico
Engranaje de gusano que gira la descripción de Ring Bearing
La impulsión de la matanza es un producto perfecto del control de movimiento para el uso que requiere exactitud rotatoria de la fuerza del esfuerzo de torsión, de poca velocidad y buena.
Mató la impulsión para solar: se diseña en la rotación fotovoltaica solar del panel y mejora eficacia de la producción de energía. Las energías solares concentradas incluyen el plato solar del concentrador solar, CPV (Photovoltaics concentrado), CSP (energía solar concentrada), canal parabólico solar, picovoltio las soluciones de seguimiento solares del perseguidor (solo eje y eje dual). Para los generadores de viento: Las impulsiones de la matanza se utilizan para girar el pedestal en turbinas de viento. Para el uso de la maquinaria de construcción: aplicado extensamente en la grúa montada del camión, plataforma de trabajo aérea, grúas, gancho agarrador de la madera. Para el mercado de la industria: Automatización y planta de fabricación del CNC, brazo robótico. Para el satélite: comunicaciones y sistemas de navegación mundial de espacio en antena parabólica.
Parámetros de Slewing Drive Performance del modelo de SDE
|
Modelo Performance Parameters de SDE |
||||||||||||
|
Modelo |
Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) |
Carga axial (kN) |
Carga radial (kN) |
Ratio |
Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención |
Peso (kilogramos) |
|
3" |
600 |
1,5 |
5,8 |
10 |
15 |
31:1 |
el 40% |
≤0.15 |
66 |
-40~+80 |
Sí |
25kg |
|
5" |
800 |
6 |
9,2 |
16 |
27 |
37:1 |
el 40% |
≤0.15 |
66 |
-40~+80 |
Sí |
34kg |
|
7" |
2000 |
7,5 |
13,2 |
34 |
58 |
57:1 |
el 40% |
≤0.15 |
66 |
-40~+80 |
Sí |
56kg |
|
9" |
4300 |
16 |
27,2 |
60 |
130 |
61:1 |
el 40% |
≤0.15 |
66 |
-40~+80 |
Sí |
92kg |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
el 40% |
≤0.15 |
66 |
-40~+80 |
Sí |
160kg |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
el 40% |
≤0.15 |
66 |
-40~+80 |
Sí |
224kg |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
el 40% |
≤0.15 |
66 |
-40~+80 |
Sí |
320kg |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
el 40% |
≤0.15 |
66 |
-40~+80 |
Sí |
492kg |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
el 40% |
≤0.15 |
66 |
-40~+80 |
Sí |
705kg |
Uso en CSP parabólico
Las impulsiones de la matanza son una pieza de rotación perfecta para el canal parabólico de CSP. Un canal parabólico aplica el sol-seguimiento de los espejos curvados (llamados los canales parabólicos) para maximizar la eficacia del sol la energía y por lo tanto de la producción de calor. Los rayos del sol se capturan y se reflejan sobre un tubo del receptor llenado de un líquido de la transferencia de calor (agua o aceite termal) que esté situado en el punto central de los canales.
