Datos del producto:
|
| Modelo: | SE3 | Uno mismo-cerradura: | Sí |
|---|---|---|---|
| Certificado: | ISO9001, CE | Garantía: | 5~10 años |
| Material: | Cuarto de galón | Uso: | Solo sistema de seguimiento de AXIS Sun |
| Color: | Modificado para requisitos particulares | Exactitud: | ≤0.15 |
| Resaltar: | solar tracker drive,solar slew drive |
||

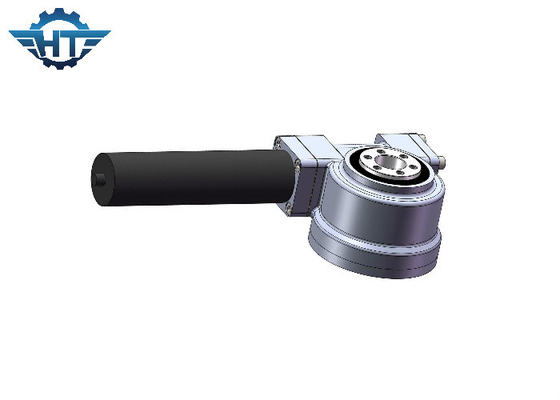

Engranaje impulsor de la sola ciénaga del gusano SE3 pequeña para el solo sistema de seguimiento de AXIS Sun
Pequeña descripción de la impulsión de la ciénaga del solo gusano
La impulsión de la matanza de la serie del SE es una clase de impulsión rotatoria grande con la estructura especial, que puede llevar la carga axial grande, carga radial y del vuelco momento al mismo tiempo. Tiene muchas funciones, tales como apoyo, girando, conducción, fijando y así sucesivamente. Hablando en términos generales, el transporte de la matanza se puede aplicar en las máquinas del CNC, la maquinaria de construcción, el robot, la antena de satélite, la energía solar, la energía eólica etc.
Cuando una impulsión de la matanza se utiliza en industria de energía solar, los usuarios tienen que elegir ideal según el área real de los paneles solares. la impulsión de la matanza de 3 pulgadas es conveniente para el sistema eléctrico solar que viene con el panel solar de 3 - 5 m2, 7 pulgadas para el panel solar de 10-17 m2, 9 pulgadas para 18-30 m2, 12 pulgadas para 31-45 m2, y 14 pulgadas para 46-60 m2. Éstos se proporcionan para su referencia. Para una información más específica y más detallada, éntreme en contacto con por favor directamente.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Instalación
Las impulsiones de la ciénaga del SE se pueden montar en dos maneras diferentes, verticalmente u horizontalmente que se basa en el evalution del nivel de la protección y la demanda de la instalación del proyecto
