Datos del producto:
|
| Modelo: | 9 pulgadas | Ratio del engranaje: | 61:1 |
|---|---|---|---|
| uso: | Solo sistema de seguimiento solar | Lugar de origen: | Changzhou, China |
| Conductor: | Motor de DC | Instalación: | Vertical |
| Color: | Por requerimiento | Contragolpe: | <0,03 ° |
| Resaltar: | slewing drive for solar tracking system,solar tracker drive |
||

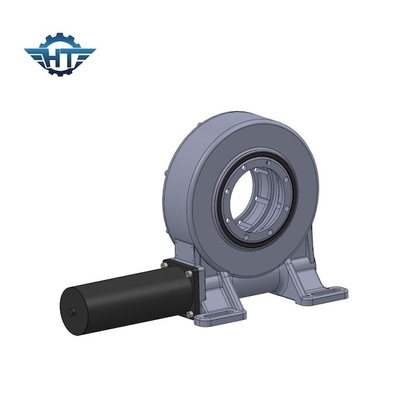

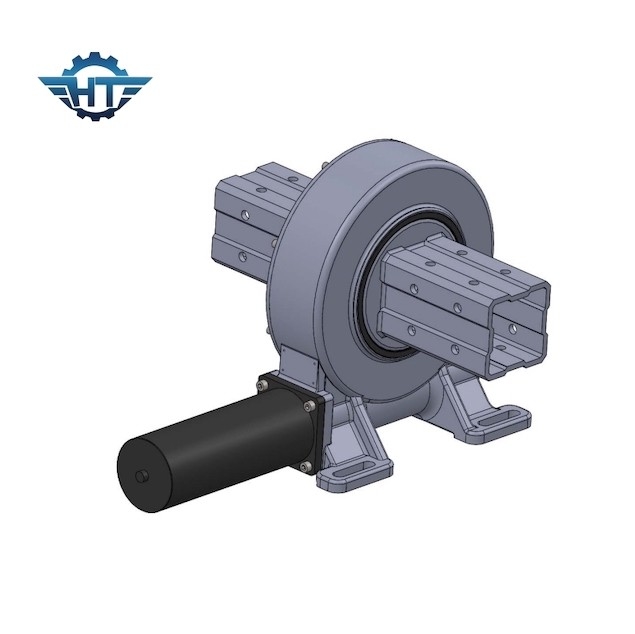

Pequeña caja de cambios montada vertical del gusano para el solo sistema de seguimiento solar
Pequeña descripción de la caja de cambios del gusano
La impulsión de la matanza es un diseño compacto aplicado en industria solar de la escala. Puede también ser aplicada en aplicaciones móviles, incluyendo elevaciones del hombre, las grúas y las máquinas de pavimentación de elevación, satélite, robot, industrial, etc. Ofrecemos una extensa gama de impulsiones de la ciénaga para cubrir las especificaciones y las necesidades de nuestros clientes. Nuestras impulsiones de la ciénaga entregar en seguridad, confiabilidad y disponibilidad.
El engranaje y el gusano son contacto en una condición de la malla perfecta cercana. Esta voluntad a su vez permite una transferencia muy eficiente de la fuerza impulsora, la distribución de carga uniforme y un nivel muy impresionante de colocar exactitud en la impulsión de la matanza.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Ventajas
1. Rotación 360 grados
2. Conexión de un motor impulsor de la izquierda o del lado derecho,
3. Durante la instalación, no es necesario ajustar la liquidación de transmisión; esto es fijada ya por el productor antes de la fábrica
4. Instalación simple y mantenimiento bajo
5. Utilización racional del espacio
6. El engranaje es de autoretención; por lo tanto un freno no es necesario
7. Método fácil y fluido de comenzar y de detención
8. Alta exactitud
