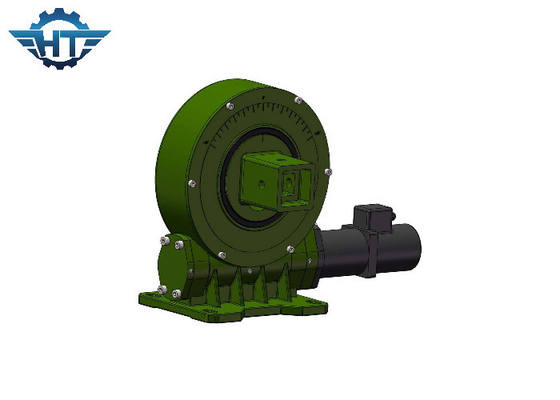

Sola AXIS impulsión tamaño pequeño de la matanza de IP66 para el sistema de seguimiento solar del acoplamiento del uso al aire libre

Sola AXIS impulsión tamaño pequeño de la matanza de IP66 para el sistema de seguimiento solar del acoplamiento del uso al aire libre

Ampliación de imagen :  Sola AXIS impulsión tamaño pequeño de la matanza de IP66 para el sistema de seguimiento solar del acoplamiento del uso al aire libre

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE3"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 330~450/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Sola AXIS impulsión tamaño pequeño de la matanza de IP66 para el sistema de seguimiento solar del acoplamiento del uso al aire libre

descripción
Material: Cuarto de galón Modelo: VE3”
Ratio del engranaje: 31:1 Eficacia: el 40%
Color: RAL 9006 Uso: Sistema de seguimiento solar del acoplamiento
Lugar de origen: Chanagzhou, China Motor: Motor 24VDC
Garantía: 5~10 años Certificado: ISO9001, CE
Resaltar:

solar slew drive

,

slewing drive for solar tracking system

Sola AXIS pequeña impulsión rotativa de la matanza de IP66 para los perseguidores solares del uso al aire libre



Pequeña descripción rotativa de la impulsión de la matanza



La impulsión de la matanza, también llamó la impulsión y la caja de cambios rotatorias porque los componentes de la base son el eje del transporte y del gusano de la matanza. También consiste en componentes auxiliares tales como sellos, vivienda, y motor. Como fuente de energía, el motor de la ciénaga utilizó el motor del motor del engranaje planetario de DC, del engranaje de la CA o el motor de pasos. El motor hidráulico de la CA se utiliza principalmente en la maquinaria de construcción como sistema de impulsión de poder. Pues el componente de la base está girando la impulsión del anillo, la caja de cambios de la matanza puede soportar fácilmente las fuerzas axiales y radiales.



El principio de funcionamiento de la impulsión de la ciénaga: El gusano es conducido por el motor, que conduce el anillo externo del anillo de la matanza para girar; El anillo externo hizo salir el esfuerzo de torsión a través del reborde y el anillo interno del anillo de la matanza se fija en la vivienda.



La impulsión de la matanza tiene revés de autoretención debido a la impulsión del engranaje de gusano con características de autoretención reversas. Esta característica aumenta grandemente la estabilidad del funcionamiento del anfitrión y del factor de seguridad. Comparado a los productos tradicionales del oscilación, la caja de cambios de la impulsión de la matanza es fácil de instalar, fácil mantener, y ahorra el considerable espacio de la instalación.



La impulsión de la matanza es un nuevo tipo de producto de la matanza, generalmente llamado el anillo de la matanza, que se compone generalmente de gusano, del anillo de la matanza, de la vivienda, del motor y de otros componentes. Puesto que los componentes de la base están girando los transportes, pueden soportar simultáneamente fuerzas axiales, fuerzas radiales, y el vuelco de momentos. Comparado con los productos rotatorios tradicionales, la nueva impulsión de la matanza ofrece la instalación fácil, el mantenimiento fácil y un mayor grado de espacio de la instalación.



Modelo Performance Parameters de VE



Modelo Performance Parameters de VE
Modelo Esfuerzo de torsión de la salida nominal (N.m) Llevando a cabo el esfuerzo de torsión (kN.m) Inclinando el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(Grado)

IP TEP de trabajo (℃) De autoretención Peso (kilogramos)
3" 806 9 5 22 15 31:1 el 40% ≤0.15 66 -40~+80 12kg
5" 962 30 6 16 27 37:1 el 40% ≤0.15 66 -40~+80 18kg
7" 7344 60 10 34 58 51:1 el 40% ≤0.15 66 -40~+80 32kg
8" 8000 70 14 50 80 50:1 el 40% ≤0.15 66 -40~+80 28kg
9" 8784 80 16 60 130 61:1 el 40% ≤0.15 66 -40~+80 52kg
12" 11232 100 25 77 190 78:1 el 40% ≤0.15 66 -40~+80 65kg
14" 12240 120 48 110 230 85:1 el 40% ≤0.15 66 -40~+80 88 kilogramos
17" 14688 136 67 142 390 102:1 el 40% ≤0.15 66 -40~+80 135 kilogramos
21" 18000 140 89 337 640 125:1 el 40% ≤0.15 66 -40~+80 192 kilogramos
25" 21600 150 112 476 950 150:1 el 40% ≤0.15 66 -40~+80 251 kilogramos



Motor hecho juego de DC



1. Adopte la estructura portante dual para el eje de salida para aumentar el esfuerzo de torsión máximo de la caja de cambios mucho.

2. La rueda de Sun y la rueda planetaria son conectadas por la tira que aumentan el esfuerzo de torsión máximo de la caja de cambios y alargan la vida.

3. Utilizamos el engranaje helicoidal en la etapa de la entrada que hacen el ruido el anf bajo corrido suavemente en velocidad. Se separa el anillo interno del engranaje de modo que poder hacer más ratio y el diseño sea flexible. La caja de cambios y el motor son situados por un arreglo de la costura por el tornillo en axiales que aumenten la precisión a juego y reduzcan ruido.

4. Utilizamos el tenedor del rodillo dentro del rodillo planetario del uso de wheel.we que muele en vez del desplazamiento moliendo tan la vida de la caja de cambios somos mucho más largos.

5. Estructura portante doble; Pulido interno en el diámetro interior interno de los engranajes planetarios que hacen la redondez agujereada interna menos de 0.003m m; funcionamiento rodando en vez del desplazamiento; El raspar superficial de la precisión del engranaje HRC60; La adopción de todos estos technoligies asegura el funcionamiento reservado y constante estupendo y un rato de la larga vida durante 10000 horas.
