Datos del producto:
|
| Modelo: | SE9 | RATIO DEL ENGRANAJE: | 61:1 |
|---|---|---|---|
| uso: | Sistema de seguimiento solar | Lugar de origen: | Changzhou, China |
| Conductor: | Motor del engranaje planetario | Certificado: | ISO9001, CE |
| Instalación: | Solo AXIS | Mantenimiento: | Libre |
| Color: | Por requerimiento | Contragolpe: | 0,1 grados |
| Resaltar: | slewing drive for solar tracking system,solar tracker drive |
||

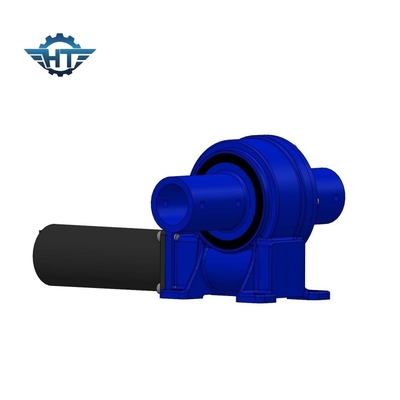

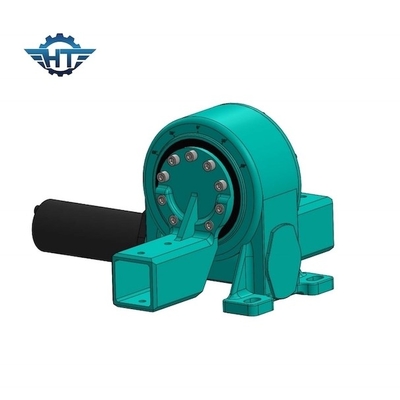

El perseguidor solar vertical mató la impulsión con 24 motores planetarios del VDC para el sistema de seguimiento solar
Descripción solar vertical de la impulsión de la ciénaga del perseguidor
Las impulsiones de la matanza están teniendo módulos giratorios son unidades rotatorias compactas integradas en una vivienda del arrabio que contenga un anillo de torneado con un engranaje. El engranaje gira el anillo de torneado con la gran precisión y permite la rotación lisa y esfuerzo máximo. La impulsión de la matanza tiene muchos tipos tales como tipo incluido, tipo de vivienda abierto, tipo vertical, tipo dual del eje, tipo de la alta precisión, el tipo de impulsión del gusano impulsión de la matanza del etc. se basa en el transporte de la matanza con el esfuerzo de torsión inclinable fuerte del momento y la función de autoretención estática. Mucha superficie de contacto de diente se diseña especialmente para conducir la alta carga.
El SE mató la hoja de datos de la impulsión
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | el 40% | ≤0.1 | Sí | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | el 40% | ≤0.1 | Sí | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | el 40% | ≤0.1 | Sí | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 204 |
Ventajas de la impulsión de la matanza
1. Rotación 360 grados
2. Conexión de un motor impulsor de la izquierda o del lado derecho
3. Durante la instalación, no es necesario ajustar la liquidación de transmisión; esto es fijada ya por el productor antes de la fábrica
4. La grasa había sido llenada antes de fábrica
4. Instalación simple y mantenimiento bajo
5. Utilización racional del espacio
6. El engranaje es de autoretención; por lo tanto un freno no es necesario
7. Método fácil y fluido de comenzar y de detención
8. Alto esfuerzo de torsión inclinable, conveniente para la instalación horizontal
