Datos del producto:
|
| Ratio del engranaje: | 31:1~150:1 | AXIS: | Solo AXIS vertical |
|---|---|---|---|
| Lugar de origen: | Changzhou, China | Estructura: | Gusanos y engranajes |
| Vida: | 30 años | El color: | RAL9006 |
| Uso: | Seguidores solares | Proteja la característica: | IP66 |
| Resaltar: | solar tracker drive,slewing drive for solar tracking system |
||

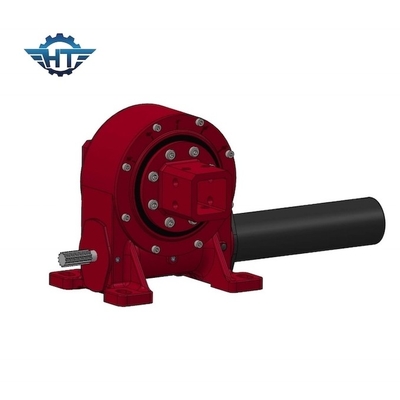

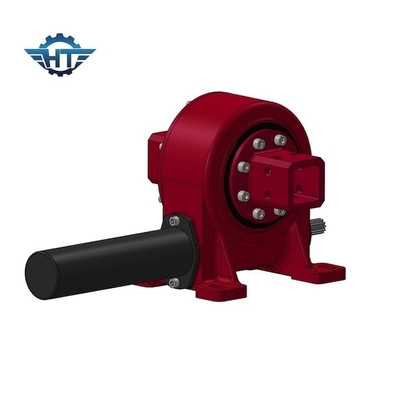

Dispositivo para rastreador solar con motor de engranaje planetario de 24VDC
Descripción de la unidad de engranaje de gusano
La transmisión de giro horizontal de eje único SE es un componente crítico tanto en el sistema de seguimiento solar de eje único como en el sistema de seguimiento solar de eje doble.energía eólica, etc..
Un rastreador de un solo eje orienta los módulos fotovoltaicos a lo largo de un eje de rotación, moviéndose horizontalmente de este a oeste a medida que el sol se mueve.El movimiento de estos módulos fotovoltaicos requiere que el reductor ofrezca tanto el torque de carga como el de rotación, algo que solo una unidad de giro altamente especializada puede ofrecer.Los rastreadores aplicados con accionamientos giratorios que involucran un mayor número de dientes en la línea de paso del anillo de engranajes ofrecerán la máxima cantidad de resistencia, durabilidad y rendimiento.Esto garantiza que el rastreador tenga la vida útil más larga posible con la menor cantidad de tiempo de inactividad o costo de mantenimiento.
Los rastreadores de doble eje giran de lado a lado y hacia arriba y hacia abajo, lo que permite un seguimiento aún más preciso del movimiento del sol.Dado que emplean dos grados de libertad, la utilización de motores de giro fuertes y potentes es aún más importante para una funcionalidad fiable y continua en el campo.
Parámetros de rendimiento del modelo VE
| Modelo | Torque de salida nominal (N.m.) | Torque de retención (kN.m) | Torque de inclinación (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficiencia |
Precisión (Grado) |
IP | Tep de trabajo ((°C) | Autobloqueo | Peso (kg) |
| 3" de largo | 806 | 9 | 5 | 22 | 15 | 31:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 12 kg |
| 5" de largo. | 962 | 30 | 6 | 16 | 27 | 37:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 18 kg |
| 7" de largo. | 7344 | 60 | 10 | 34 | 58 | 51:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 32 kilos |
| 8" de largo | 8000 | 70 | 14 | 50 | 80 | 50:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 28 kg de peso |
| 9" de largo | 8784 | 80 | 16 | 60 | 130 | 61:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 52 kg de peso |
| 12" de largo. | 11232 | 100 | 25 | 77 | 190 | 78:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 65 kg |
| 14" de largo | 12240 | 120 | 48 | 110 | 230 | 85:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 88 kg de peso |
| 17" de largo. | 14688 | 136 | 67 | 142 | 390 | 102:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | El peso total es de: |
| 21" de largo | 18000 | 140 | 89 | 337 | 640 | 125:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | No más de 200 kg |
| 25" de largo | 21600 | 150 | 112 | 476 | 950 | 150:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 251 kg |
Ventajas
1. Rotación 360 grados
2. Motor de conducción conectado al lado izquierdo o derecho
3Durante la instalación, no es necesario ajustar el espacio libre del engranaje; este ya está establecido por el fabricante antes de la fabricación.
4La grasa se había llenado antes de la fábrica.
4Instalación sencilla y bajo mantenimiento
5Utilización racional del espacio
6. El engranaje se bloquea automáticamente; por lo tanto, no es necesario un freno
7Método fácil y fluido de arranque y parada
8- Torque de inclinación elevado, adecuado para la instalación horizontal
