Datos del producto:
|
| Ratio del engranaje: | 31:1~150:1 | Esfuerzo de torsión normal de la salida: | 400~21000 nanómetro |
|---|---|---|---|
| Lugar de origen: | Changzhou, China | Llevar a cabo el esfuerzo de torsión: | 1800~89000 nanómetro |
| Par de inclinación: | 1000~112760 nanómetro | Esfuerzo de torsión de la salida nominal: | 0.02~1 RPM |
| Uso: | Rastreadores solares optimizados | Proteja la característica: | IP66 |
| Resaltar: | solar tracker drive,slewing drive for solar tracking system |
||

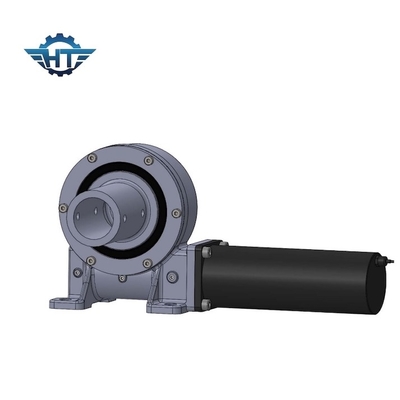

Motor de engranajes planetarios de 24VDC de la serie VE para rastreadores solares optimizados
Descripción de la serie VE
Tiene sentido invertir en rastreadores solares que empleen motores de giro fuertes, confiables y probados para el movimiento.Una unidad que utiliza la tecnología de gusano de reloj de arena ofrecerá el mayor nivel de fuerza y potencia, aumentando así la vida útil y disminuyendo el tiempo de inactividad.
Los motores de alta calidad, estables y duraderos seguirán ayudando a generar energía óptima de manera más confiable.
Parámetros de rendimiento del modelo VE
| Modelo | Torque de salida nominal (N.m.) | Torque de retención (kN.m) | Torque de inclinación (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficiencia |
Precisión (Grado) |
IP | Tep de trabajo ((°C) | Autobloqueo | Peso (kg) |
| 3" de largo | 806 | 9 | 5 | 22 | 15 | 31:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 12 kg |
| 5" de largo. | 962 | 30 | 6 | 16 | 27 | 37:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 18 kg |
| 7" de largo. | 7344 | 60 | 10 | 34 | 58 | 51:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 32 kilos |
| 8" de largo | 8000 | 70 | 14 | 50 | 80 | 50:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 28 kg de peso |
| 9" de largo | 8784 | 80 | 16 | 60 | 130 | 61:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 52 kg de peso |
| 12" de largo. | 11232 | 100 | 25 | 77 | 190 | 78:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 65 kg |
| 14" de largo | 12240 | 120 | 48 | 110 | 230 | 85:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 88 kg de peso |
| 17" de largo. | 14688 | 136 | 67 | 142 | 390 | 102:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | El peso total es de: |
| 21" de largo | 18000 | 140 | 89 | 337 | 640 | 125:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | No más de 200 kg |
| 25" de largo | 21600 | 150 | 112 | 476 | 950 | 150:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 251 kg |
Características

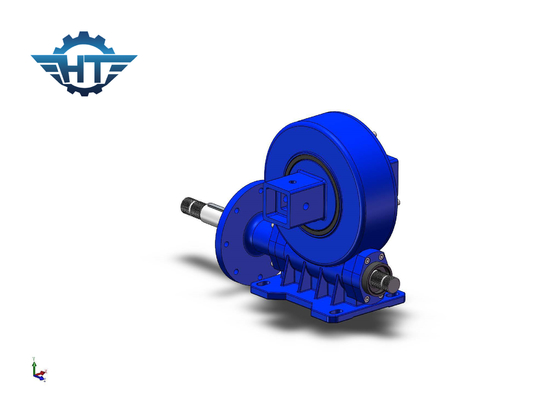

La unidad de aleteo es un nuevo tipo de productos de aleteo, con su diseño compacto, fácil de montar y ahorrar más espacio.La parte central es el rodamiento giratorio, por lo que el accionamiento de slew también puede soportar carga axial, radial y momento de titulación al mismo tiempo.
Un sistema de seguimiento solar posiciona varias cargas, como paneles solares fotovoltaicos, espejos, reflectores o lentes, hacia el sol.Los rastreadores se utilizan para maximizar la cantidad de luz entrante siguiendo el sol mientras se mueve a través del cielo todo el tiempoLos rastreadores solares se clasifican por el número y la orientación de sus ejes y si emplean sistemas de seguimiento fijos, de un solo o de dos ejes.
