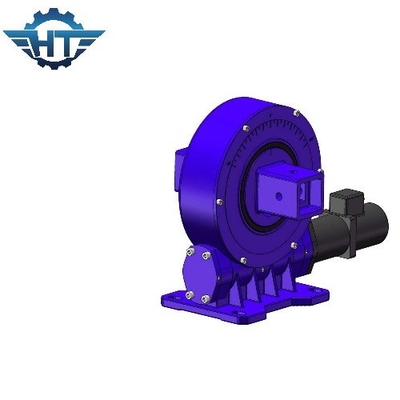

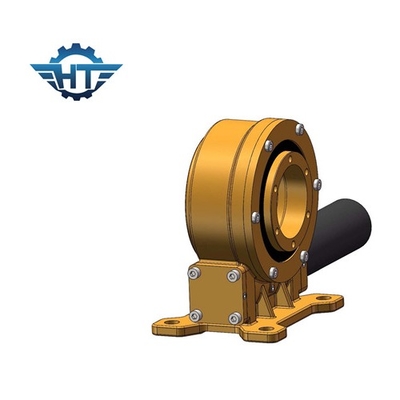

High Efficiency Small Slew Drive With 24VDC Planetary Gear Motors For Solar Trackers

High Efficiency Small Slew Drive With 24VDC Planetary Gear Motors For Solar Trackers
High Efficiency Small Slew Drive With 24VDC Planetary Gear Motors For Solar Trackers High Efficiency Small Slew Drive With 24VDC Planetary Gear Motors For Solar Trackers

Ampliación de imagen :  High Efficiency Small Slew Drive With 24VDC Planetary Gear Motors For Solar Trackers

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE7”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

High Efficiency Small Slew Drive With 24VDC Planetary Gear Motors For Solar Trackers

descripción
Material: 50Mn, 42CrMo Modelo: VE7”
Ratio del engranaje: 57:1 Esfuerzo de torsión de la salida nominal: 1750Nm
Llevar a cabo el esfuerzo de torsión: 13200Nm Inclinación del esfuerzo de torsión: 7000Nm
Eficacia: el 40% Color estándar: RAL 9006
Resaltar:

solar tracker drive

,

solar slew drive

Pequeña impulsión de la ciénaga de la eficacia alta con los motores del engranaje planetario 24VDC para los perseguidores solares


Pequeña descripción de la impulsión de la ciénaga

Las impulsiones verticales de la ciénaga se montan verticalmente, él se diseñan específicamente para los sistemas de seguimiento solares del solo eje plano que requieren el seguimiento hacia el sol para del Este al Oeste. La rotación exacta de la impulsión vertical de la ciénaga permite que el mecanismo siga perfectamente. Esta clase de impulsión vertical de la matanza se fabrica usando la última tecnología que incorpora el mecanismo del reloj de arena.



Modelo Performance Parameters de VE



Modelo Performance Parameters de VE
Modelo Esfuerzo de torsión de la salida nominal (N.m) Llevando a cabo el esfuerzo de torsión (kN.m) Inclinando el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(Grado)

IP TEP de trabajo (℃) De autoretención Peso (kilogramos)
3" 806 9 5 22 15 31:1 el 40% ≤0.15 66 -40~+80 12kg
5" 962 30 6 16 27 37:1 el 40% ≤0.15 66 -40~+80 18kg
7" 7344 60 10 34 58 51:1 el 40% ≤0.15 66 -40~+80 32kg
8" 8000 70 14 50 80 50:1 el 40% ≤0.15 66 -40~+80 28kg
9" 8784 80 16 60 130 61:1 el 40% ≤0.15 66 -40~+80 52kg
12" 11232 100 25 77 190 78:1 el 40% ≤0.15 66 -40~+80 65kg
14" 12240 120 48 110 230 85:1 el 40% ≤0.15 66 -40~+80 88 kilogramos
17" 14688 136 67 142 390 102:1 el 40% ≤0.15 66 -40~+80 135 kilogramos
21" 18000 140 89 337 640 125:1 el 40% ≤0.15 66 -40~+80 192 kilogramos
25" 21600 150 112 476 950 150:1 el 40% ≤0.15 66 -40~+80 251 kilogramos


Ventajas

1. alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento
2. gama giratoria de 360 grados
3. envoltura del interior de la impulsión del gusano
4. contacto de diente multi para asegurar la alta carga
5. función de autoretención


Servicios modificados para requisitos particulares
1. diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.

Inclinación del esfuerzo de torsión del momento: Este esfuerzo de torsión es la carga de la gravedad multiplicada por distancia entre la posición de la carga y el centro del transporte de la matanza. Si el esfuerzo de torsión real es mayor que el esfuerzo de torsión inclinable clasificado del momento, la impulsión de la matanza será volcada.
Carga radial: La vertical de la carga al eje del transporte de la matanza
Carga axial: El paralelo de la carga al eje del transporte de la matanza
Llevar a cabo el esfuerzo de torsión: Es el esfuerzo de torsión reverso. Cuando la impulsión está girando reverso, y las piezas no se dañan, el esfuerzo de torsión máximo alcanzado se llama llevar a cabo el esfuerzo de torsión, él también se considera como esfuerzo de torsión quebrado.
De autoretención: Solamente cuando hay carga, la impulsión de la matanza no puede invertir gira y así llamado de autoretención.
