Datos del producto:
|
| Material: | Cuarto de galón | Modelo: | Pulgadas SDE7 |
|---|---|---|---|
| Ratio del engranaje: | 57:1 | Esfuerzo de torsión de la salida nominal: | 2000 nanómetros |
| Llevar a cabo el esfuerzo de torsión: | 13500 nanómetro | Inclinación del esfuerzo de torsión: | 13200 nanómetro |
| Eficacia: | el 40% | Color estándar: | RAL 9006 |
| Resaltar: | Impulsión solar de la ciénaga del perseguidor del motor del engranaje,2000 impulsiones solares de la ciénaga del perseguidor del nanómetro,SDE 7 pulgadas de impulsión solar de la ciénaga |
||

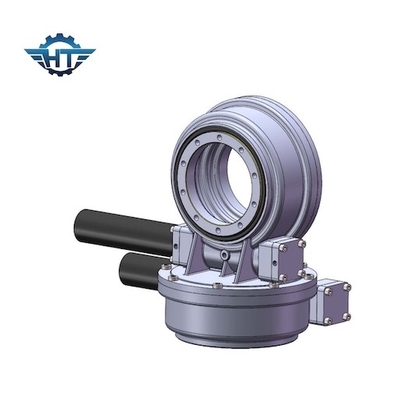

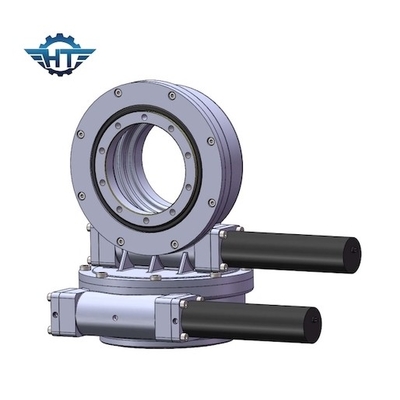

El perseguidor solar del motor del engranaje 24VDC mató la impulsión para el sistema de seguimiento solar dual de AXIS
Descripción solar de la impulsión de la ciénaga del perseguidor
La impulsión dual de la ciénaga del eje del perseguidor solar es solución perfecta en los usos de seguimiento solares del eje dual.
La impulsión dual de la ciénaga del eje tiene tres tipos soluciones con las impulsiones de la ciénaga:
En general, para la estructura fácil del soporte, la impulsión de la ciénaga del sde sería la solución perfecta, pero los otros dos son también muy populares.
La ciénaga SDE7 conduce aplicado en sistema de seguimiento del picovoltio
| Nombre de producto | Impulsión de la matanza SDE7 |
| Esfuerzo de torsión de la salida | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Inclinación del esfuerzo de torsión del momento | 7000 N.m; 5163 ft.lbs |
| Llevar a cabo el esfuerzo de torsión | 13200 N.m; 9736 ft.lbs |
| Grado axial estático | kN 133,20; 29943 libras |
| Grado radial estático | kN 53; 11977 libras |
| Grado axial dinámico | kN 31,90; 7171 libras |
| Grado radial dinámico | kN 27,91; 6274 libras |
| Alternativas del motor | Motor 12V/24V; Motor de pasos; Motor sin cepillo |
| Estilo de los productos | AXIS dual; Solo AXIS; CPV/HCPV; Plato solar; Parabólico; Torre solar |
| Característica del uso | Sistema de seguimiento solar, maquinaria industrial |
| Metro cuadrado de la Sistema Solar | ㎡ 30 |
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Características
1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento
2. Envoltura del interior de la impulsión del gusano
3. Contacto de diente multi para asegurar la alta carga
4. Función de autoretención
