3 pulgadas de IP66 con motor de engranaje planetario de 24VDC para sistema de seguimiento solar inclinado

Certificación
Porcelana Changzhou Hangtuo Mechanical Co., Ltd certificaciones
Porcelana Changzhou Hangtuo Mechanical Co., Ltd certificaciones
Estoy en línea para chatear ahora

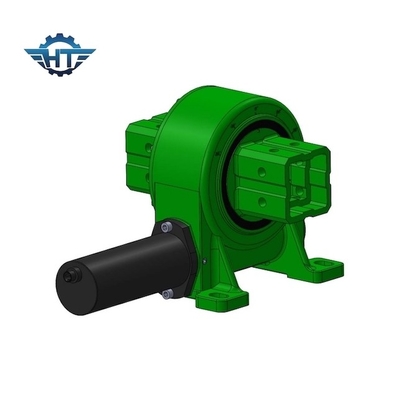

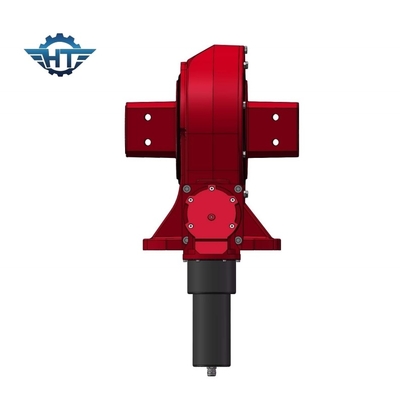

3 pulgadas de IP66 con motor de engranaje planetario de 24VDC para sistema de seguimiento solar inclinado

3 pulgadas de IP66 con motor de engranaje planetario de 24VDC para sistema de seguimiento solar inclinado
3 pulgadas de IP66 con motor de engranaje planetario de 24VDC para sistema de seguimiento solar inclinado 3 pulgadas de IP66 con motor de engranaje planetario de 24VDC para sistema de seguimiento solar inclinado

Ampliación de imagen :  3 pulgadas de IP66 con motor de engranaje planetario de 24VDC para sistema de seguimiento solar inclinado

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: El número de EE3
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 100~1100/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

3 pulgadas de IP66 con motor de engranaje planetario de 24VDC para sistema de seguimiento solar inclinado

descripción
Ratio del engranaje: 31:1 Esfuerzo de torsión normal de la salida: 533 nm
Lugar de origen: Changzhou, China Llevar a cabo el esfuerzo de torsión: 7000 nm
Par de inclinación: 744 nm Esfuerzo de torsión de la salida nominal: 0.065 RPM
Uso: Sistema de seguimiento solar inclinado Proteja la característica: IP66
Resaltar:

solar tracker drive

,

solar slew drive

3 pulgadas de IP66 con motor de engranaje planetario de 24VDC para sistema de seguimiento solar inclinado



Descripción de la unidad de movimiento de aleta pequeña



Un sistema de propulsión es una unidad de construcción compacta que consiste en un gusano, engranaje, base, casa, rodamientos y otros accesorios.



Nuestras unidades SE ofrecen una carcasa con clasificación IP66 que ofrece una protección casi completa contra partículas ambientales como polvo, suciedad, arena e incluso agua.Nuestro equipo de prueba asegura nuestros productos un campo de 30 años



de por vida.



3 pulgadas de IP66 con motor de engranaje planetario de 24VDC para sistema de seguimiento solar inclinado 0



Parámetros de rendimiento del modelo VE



Modelo Torque de salida nominal (N.m.) Torque de retención (kN.m) Torque de inclinación (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficiencia

Precisión

(Grado)

IP Tep de trabajo ((°C) Autobloqueo Peso (kg)
3" de largo 806 9 5 22 15 31:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 12 kg
5" de largo. 962 30 6 16 27 37:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 18 kg
7" de largo. 7344 60 10 34 58 51:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 32 kilos
8" de largo 8000 70 14 50 80 50:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 28 kg de peso
9" de largo 8784 80 16 60 130 61:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 52 kg de peso
12" de largo. 11232 100 25 77 190 78:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 65 kg
14" de largo 12240 120 48 110 230 85:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 88 kg de peso
17" de largo. 14688 136 67 142 390 102:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? El peso total es de:
21" de largo 18000 140 89 337 640 125:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? No más de 200 kg
25" de largo 21600 150 112 476 950 150:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 251 kg



Se pueden diseñar diferentes motores (220VAC, 380VAC, 12VDC, 24VDC, 48VDC, servomotores y motores paso a paso) según las necesidades del cliente.



Motor de corriente continua



1Adopte una estructura de soporte dual para el eje de salida para que el par máximo de la caja de cambios aumente mucho.

2La rueda solar y la rueda planetaria están conectadas por un spline que aumenta el par máximo de la caja de cambios y prolonga la vida útil.

3Utilizamos engranajes helicoidales en la etapa de entrada que hacen que el ruido sea bajo y funcione sin problemas a alta velocidad.El anillo de engranajes interno está separado para que podamos hacer más proporción y el diseño es flexible.La caja de engranajes y el motor están situados por una fijación de costura por tornillo en el eje que aumenta la precisión de coincidencia y reduce el ruido.

4. Usamos el soporte de alfiler rodante dentro de la rueda planetaria. Usamos la molienda de alfiler rodante en lugar de la molienda deslizante por lo que la vida de la caja de cambios es mucho más larga.

5- doble estructura de soporte; molienda interna en el orificio interior de engranajes planetarios que hace que la redondez del orificio interior sea inferior a 0,003 mm; funcionamiento por laminado en lugar de deslizamiento;HRC60 raspado de la superficie del engranaje con precisiónLa adopción de todas estas tecnologías garantiza el funcionamiento súper silencioso y estable y una larga vida útil de más de 10000 horas.www
