Datos del producto:
|
| Material: | 50Mn, 42CrMo | Esfuerzo de torsión de la salida nominal: | 2000 nanómetros |
|---|---|---|---|
| Llevar a cabo el esfuerzo de torsión: | 13500 nanómetro | Inclinación del esfuerzo de torsión: | 13200 nanómetro |
| Modelo: | SDE7” | Ratio del engranaje: | 57:1 |
| Eficacia: | el 40% | Color estándar: | RAL 9006 |
| Resaltar: | Impulsión solar de la matanza del motor sin cepillo,impulsión solar de la matanza 50Mn,impulsión solar de la matanza del perseguidor 220V |
||

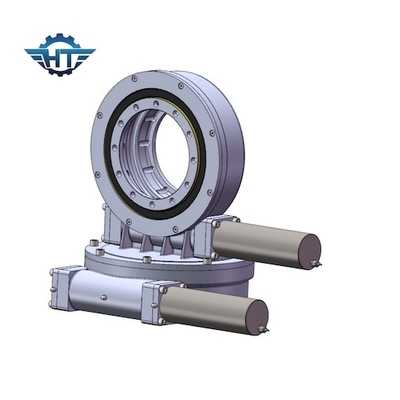

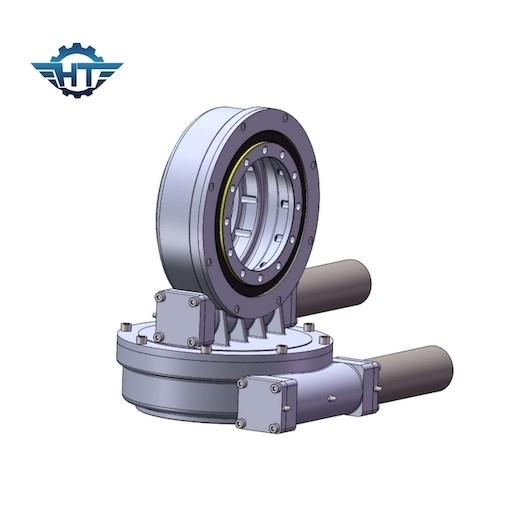

Impulsión solar de la matanza del perseguidor SDE7 para el poder termal solar y el espejo parabólico CSP
Descripción solar de la impulsión de la matanza del perseguidor
Las impulsiones duales de la ciénaga del eje son soluciones perfectas en los usos de CSP. CSP, energía solar concentrada, tienen cuatro tipos:
En general, la producción de energía termal solar tiene los cuatro tipos siguientes: canal, torre, plato (disco), y Fresnel.
Canal
El tipo sistema del canal de producción de energía termal solar se llama un sistema de producción de energía termal solar del espejo parabólico del canal. El tipo colectores que concentran parabólicos del canal se arregla en serie y paralelo, calentando el medio de trabajo, generación del vapor sobrecalentado, y conducción del sistema de generador de turbina de vapor para generar electricidad.
Torre
En 1973, el brote de la crisis del petróleo mundial estimuló la investigación y desarrollo de la tecnología solar. Comparado con las células solares, el precio es alto y la eficacia es baja. La eficacia de la producción de energía termal solar es relativamente alta y la tecnología es relativamente madura.
Plato
El tipo del disco (también conocido como plato) sistema de producción de energía termal solar es el primer sistema eléctrico solar del mundo. Se compone de un espejo parabólico integrado por muchos espejos. Recibe el foco del paraboloide y el medio de la transferencia de calor en el receptor se calienta. Conduzca el motor para generar electricidad aproximadamente 750℃.
Fresnel
El principio de trabajo es similar al tipo producción del canal de energía fototérmica, salvo que el condensador de la estructura de Fresnel se utiliza en vez del espejo. Esto lo hace relativamente barato, pero la eficacia se reduce correspondientemente.
Porque tal sistema tiene solamente algunas veces de concentrar, la calidad del vapor de agua calentado no es alta, de modo que la eficacia anual de la producción de energía del sistema entero pueda alcanzar solamente el cerca de 10%; pero debido a la estructura simple del sistema y al uso directo de calor-transferir medio para generar el vapor, su construcción y costes de mantenimiento sea también relativamente bajo.
SDE7 mató las impulsiones aplicadas en la torre CSP
| Nombre de producto | Impulsión de la matanza SDE7 con los motores del engranaje de 43Nm 24Vdc |
| Esfuerzo de torsión de la salida | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Inclinación del esfuerzo de torsión del momento | 7000 N.m; 5163 ft.lbs |
| Llevar a cabo el esfuerzo de torsión | 13200 N.m; 9736 ft.lbs |
| Grado axial estático | kN 133,20; 29943 libras |
| Grado radial estático | kN 53; 11977 libras |
| Grado axial dinámico | kN 31,90; 7171 libras |
| Grado radial dinámico | kN 27,91; 6274 libras |
| Alternativas del motor | Motor de CA 380V/220V; Motor de pasos; Motor sin cepillo |
| Estilo de los productos | AXIS dual; Solo AXIS; CPV/HCPV; Plato solar; Parabólico; Torre solar |
| Característica del uso | Sistema de seguimiento solar, Machiner industrial |
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí |
705kg |
