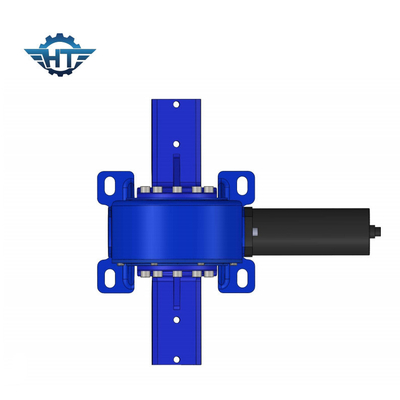

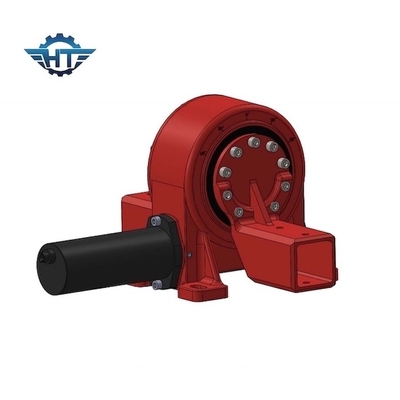

Accionamiento de giro pequeño cerrado horizontal adjunto con motor de 24 V CC para seguidores solares inclinados

Accionamiento de giro pequeño cerrado horizontal adjunto con motor de 24 V CC para seguidores solares inclinados
Accionamiento de giro pequeño cerrado horizontal adjunto con motor de 24 V CC para seguidores solares inclinados Accionamiento de giro pequeño cerrado horizontal adjunto con motor de 24 V CC para seguidores solares inclinados

Ampliación de imagen :  Accionamiento de giro pequeño cerrado horizontal adjunto con motor de 24 V CC para seguidores solares inclinados

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE9”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Accionamiento de giro pequeño cerrado horizontal adjunto con motor de 24 V CC para seguidores solares inclinados

descripción
Ratio del engranaje: 61:1 eficiencia: el 40%
El tipo: Casa cerrada Uso: Seguidores solares inclinados
Servicio del OEM: Conductor: Por requerimiento
Grado del IP: IP66 El color: Negro
Resaltar:

solar tracker drive

,

solar slew drive

Dispositivo horizontal cerrado con pequeña palanca conectado con motor de 24VDC con rastreadores solares inclinados



Descripción de la unidad de aleta cerrada horizontal



Como fuente de energía, el motor es generalmente un motor de engranajes planetarios de CC o un motor de engranajes CA o un motor de engranajes hidráulicos.Como el componente principal es el giro de la unidad de anillo, la caja de cambios giratoria puede soportar fácilmente las fuerzas axiales y radiales.



El motor de giro es un nuevo tipo de producto de giro. Se compone de gusano, anillo de giro, carcasa cerrada total, motor eléctrico o hidráulico. Las partes centrales son anillo de giro, por lo que puede soportar carga axial,el momento de carga radial y el momento de titulación al mismo tiempo. Comparar con los productos de matanza tradicionales, matanza es fácil de instalar y mantener, también puede ahorrar más espacio. Las aplicaciones típicas de nuestra matanza incluyen maquinaria agrícola,maquinaria para la construcción, sistemas de transporte, grúas, plataformas de perforación, minería, militar, dragas, parque de atracciones, sistema de generación solar y otros nuevos campos de energía.



Parámetros de rendimiento del modelo VE



Modelo Torque de salida nominal (N.m.) Torque de retención (kN.m) Torque de inclinación (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficiencia

Precisión

(Grado)

IP Tep de trabajo ((°C) Autobloqueo Peso (kg)
3" de largo 806 9 5 22 15 31:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 12 kg
5" de largo. 962 30 6 16 27 37:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 18 kg
7" de largo. 7344 60 10 34 58 51:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 32 kilos
8" de largo 8000 70 14 50 80 50:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 28 kg de peso
9" de largo 8784 80 16 60 130 61:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 52 kg de peso
12" de largo. 11232 100 25 77 190 78:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 65 kg
14" de largo 12240 120 48 110 230 85:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 88 kg de peso
17" de largo. 14688 136 67 142 390 102:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? El peso total es de:
21" de largo 18000 140 89 337 640 125:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? No más de 200 kg
25" de largo 21600 150 112 476 950 150:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 251 kg



Aplicación de la unidad de giro



El accionamiento giratorio es un producto de control de movimiento perfecto para la aplicación que requiere fuerza de par de rotación.

Slew Drive For Solar: está diseñado en la rotación de paneles solares fotovoltaicos y mejora la eficiencia de generación de energía.



La unidad de giro para la aplicación del sistema de seguimiento solar incluye el concentrador solar, el plato solar, el CPV (fotovoltaico concentrado), el CSP (energía solar concentrada), el canal parabólico solar, el rastreador PV



Para los generadores eólicos: Los motores giratorios se utilizan para girar el pedestal de las turbinas eólicas



Propulsión de giro para maquinaria de construcción Aplicación: ampliamente aplicada en grúa de camión montada, plataforma de trabajo aérea, grúa de muelle, agarre de madera

Para el mercado industrial: Automatización/línea de montaje, brazo robótico



Para el satélite: la unidad de tracción puede utilizarse para comunicaciones espaciales y sistemas de posicionamiento global en antenas parabólicas.
