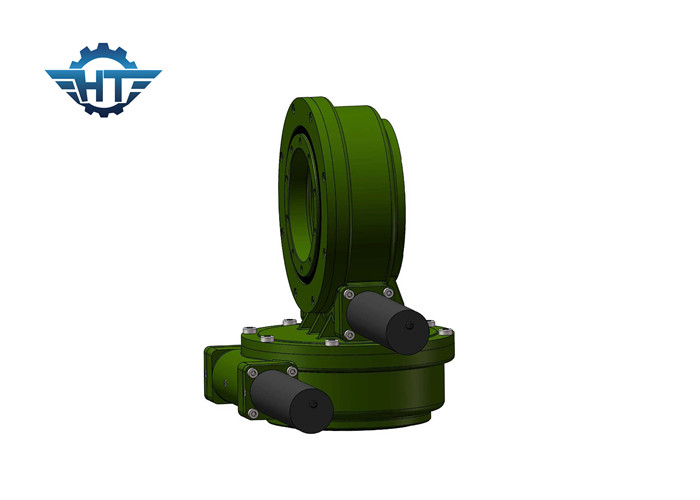

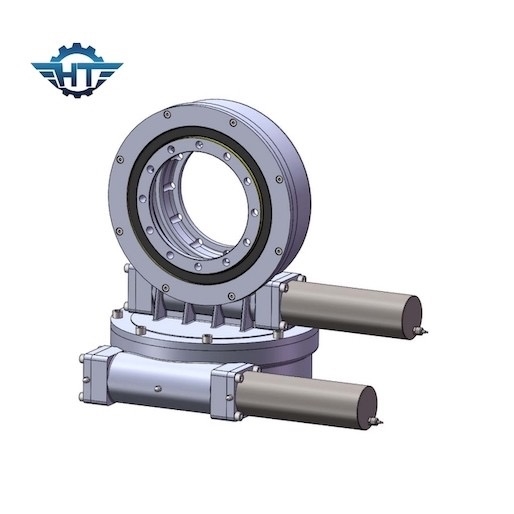

Impulsión solar dual de la ciénaga de SDE7 AXIS con la caja de cambios planetaria para el sistema de seguimiento

Impulsión solar dual de la ciénaga de SDE7 AXIS con la caja de cambios planetaria para el sistema de seguimiento
Impulsión solar dual de la ciénaga de SDE7 AXIS con la caja de cambios planetaria para el sistema de seguimiento

Ampliación de imagen :  Impulsión solar dual de la ciénaga de SDE7 AXIS con la caja de cambios planetaria para el sistema de seguimiento

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE7"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Impulsión solar dual de la ciénaga de SDE7 AXIS con la caja de cambios planetaria para el sistema de seguimiento

descripción
Material: Cuarto de galón Modelo: SDE7”
Esfuerzo de torsión de la salida nominal: 2000 nanómetros Inclinación del esfuerzo de torsión: 13200 nanómetro
Llevar a cabo el esfuerzo de torsión: 13500 nanómetro Ratio del engranaje: 57:1
Eficacia: el 40% Color estándar: RAL 9006
Carga axial: kN 34 Carga Radial: 58 kN
Resaltar:

Impulsión solar dual de la ciénaga de AXIS

,

Impulsión solar de la ciénaga SDE7

,

Impulsión solar de la ciénaga con la caja de cambios planetaria

Impulsión solar dual de la ciénaga de SDE7 AXIS con la caja de cambios planetaria para el sistema de seguimiento solar



Descripción solar dual de la impulsión de la ciénaga de AXIS

La impulsión dual de la matanza del eje SDE7 es perfecta para las situaciones que necesitan la pista hacia el sol todo el tiempo de la salida del sol a la puesta del sol. Puede aumentar la capacidad de producción de la energía. Los usos típicos incluyen a los perseguidores solares del eje dual, él pueden también aplicado en los platos del satélite y del radar, las máquinas que necesitan mover 360 grados en ambas direcciones.





Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg


Características

1. envoltura del interior de la impulsión del gusano
2. contacto de diente multi para asegurar la alta carga
3. función de autoretención
4. Puede ser hecho juego con el diferente tipo de motores


Glosario de los parámetros dominantes

Inclinación del esfuerzo de torsión del momento: El esfuerzo de torsión es la carga multiplicada por distancia entre la posición de la carga y el centro del transporte de la matanza. Si el qorque generado por la carga y la distancia es mayor que el esfuerzo de torsión inclinable clasificado del momento, la impulsión de la matanza será volcada.
Carga radial: Vertical de la carga al eje del transporte de la matanza
Carga axial: Paralelo de la carga al eje del transporte de la matanza
Llevar a cabo el esfuerzo de torsión: Es el esfuerzo de torsión reverso. Cuando la impulsión está girando reverso, y las piezas no se dañan, el esfuerzo de torsión máximo alcanzado se llama llevar a cabo el esfuerzo de torsión.
De autoretención: Solamente cuando está cargada, la impulsión de la matanza no puede invertir gira y así llamado de autoretención.



Uso



Las impulsiones de la matanza se pueden utilizar para una amplia gama de usos. Las áreas de la gama del despliegue de los excavadores y de las grúas, explotación minera a cielo abierto y turbinas de viento, a la antena. Otros campos del uso incluyen dirigir y el sistema de seguimiento solar.
