Datos del producto:
|
| Ratio del engranaje: | 31:1 | El tipo: | Incluido |
|---|---|---|---|
| Uso: | Energía solar | Conductor: | Por requerimiento |
| Grado del IP: | IP66 | El color: | Naranja |
| eficiencia: | el 40% | Contragolpe: | 0,1 grado |
| Resaltar: | solar tracker drive,slewing drive for solar tracking system |
||

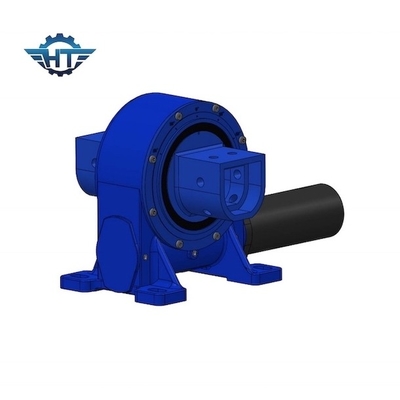

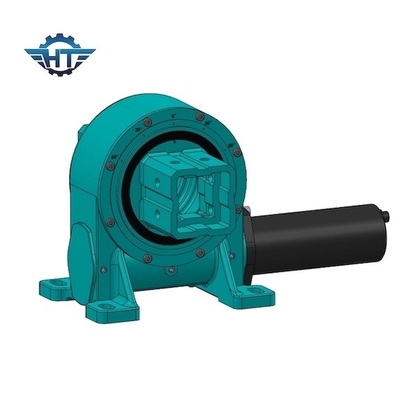

El engranaje de gusano vertical de eje único es un pequeño motor de aleteo, un motor de aleteo solar con una precisión de 0,1 grados.
Descripción de la unidad de giro vertical
El rastreador solar debe tener un movimiento suave, lento y robusto, una alta precisión de posición y un alto grado de fiabilidad.Estos requisitos pueden ser alcanzados por conductores especialmente diseñados conocidos como conductores de giro..
Precisión: 0,1 grados
Disponible: 3 pulgadas - 12 pulgadas
Instalación horizontal
Se recomienda montar los accionamientos giratorios al revés en el eje del azimut en aplicaciones solares para una mejor protección y añadir protección para el eje de elevación.las direcciones de montaje se basarán en la evaluación del nivel de protección y será mejor para una mejor protección..
Instalación vertical
Se recomienda montar los accionamientos giratorios que se refieren al dibujo fijado hacia arriba en aplicaciones solares para una mejor protección.las direcciones de montaje se basarán en la evaluación del nivel de protección y será mejor para una mejor protección..
Parámetros de rendimiento del modelo VE
| Modelo | Torque de salida nominal (N.m.) | Torque de retención (kN.m) | Torque de inclinación (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficiencia |
Precisión (Grado) |
IP | Tep de trabajo ((°C) | Autobloqueo | Peso (kg) |
| 3" de largo | 806 | 9 | 5 | 22 | 15 | 31:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 12 kg |
| 5" de largo. | 962 | 30 | 6 | 16 | 27 | 37:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 18 kg |
| 7" de largo. | 7344 | 60 | 10 | 34 | 58 | 51:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 32 kilos |
| 8" de largo | 8000 | 70 | 14 | 50 | 80 | 50:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 28 kg de peso |
| 9" de largo | 8784 | 80 | 16 | 60 | 130 | 61:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 52 kg de peso |
| 12" de largo. | 11232 | 100 | 25 | 77 | 190 | 78:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 65 kg |
| 14" de largo | 12240 | 120 | 48 | 110 | 230 | 85:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 88 kg de peso |
| 17" de largo. | 14688 | 136 | 67 | 142 | 390 | 102:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | El peso total es de: |
| 21" de largo | 18000 | 140 | 89 | 337 | 640 | 125:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | No más de 200 kg |
| 25" de largo | 21600 | 150 | 112 | 476 | 950 | 150:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 251 kg |
Características
1Al adoptar el rodamiento giratorio como su componente principal, el accionamiento giratorio puede soportar la fuerza axial, la fuerza radial y el momento de inclinación simultáneamente.
2El manejo de giro se aplica ampliamente en remolques modulares, todos los tipos de grúas, plataformas de trabajo aéreas, sistemas de seguimiento solar y sistemas de energía eólica.
3Las cajas de engranajes eléctricas y planetarias pueden diseñarse de acuerdo con los requisitos del cliente.
4El accionamiento de giro tiene la ventaja de ahorrar espacio en las instalaciones, capacidad de carga máxima en un diseño compacto, larga vida útil, costes de mantenimiento reducidos, etc.
