Inicio ProductosImpulsión solar de la ciénaga del perseguidor

SE3 incluyó la impulsión solar de la ciénaga del perseguidor con el motor Hall Sensors del engranaje planetario 24VDC

Certificación
Porcelana Changzhou Hangtuo Mechanical Co., Ltd certificaciones
Porcelana Changzhou Hangtuo Mechanical Co., Ltd certificaciones
Estoy en línea para chatear ahora

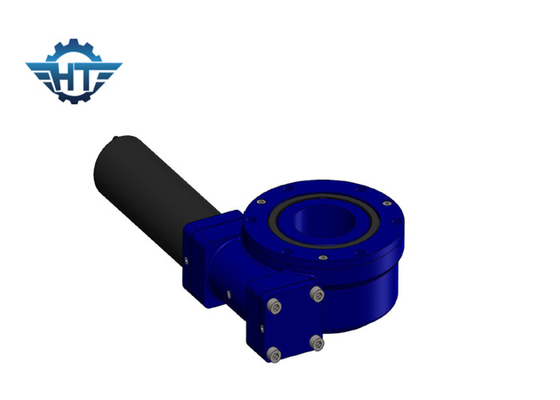

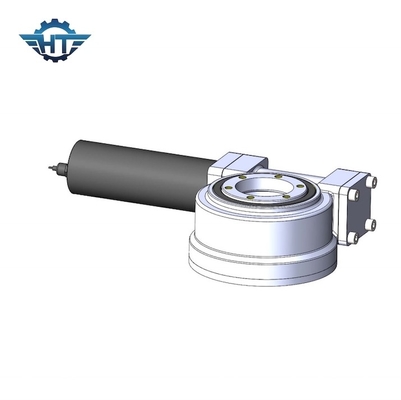

SE3 incluyó la impulsión solar de la ciénaga del perseguidor con el motor Hall Sensors del engranaje planetario 24VDC

SE3 incluyó la impulsión solar de la ciénaga del perseguidor con el motor Hall Sensors del engranaje planetario 24VDC
SE3 incluyó la impulsión solar de la ciénaga del perseguidor con el motor Hall Sensors del engranaje planetario 24VDC SE3 incluyó la impulsión solar de la ciénaga del perseguidor con el motor Hall Sensors del engranaje planetario 24VDC

Ampliación de imagen :  SE3 incluyó la impulsión solar de la ciénaga del perseguidor con el motor Hall Sensors del engranaje planetario 24VDC

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SE3"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 100~1100/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

SE3 incluyó la impulsión solar de la ciénaga del perseguidor con el motor Hall Sensors del engranaje planetario 24VDC

descripción
Ratio del engranaje: 31:1 Uso: Perseguidores solares
Esfuerzo de torsión normal de la salida: 533 nanómetro Lugar de origen: Changzhou, China
Llevar a cabo el esfuerzo de torsión: 7000 nanómetro Inclinación del esfuerzo de torsión: 744 nm
Esfuerzo de torsión de la salida nominal: 0.065 RPM Proteja la característica: IP66
Resaltar:

La impulsión solar de la ciénaga del perseguidor incluyó

,

Impulsión solar de la ciénaga del perseguidor 24VDC

,

Impulsión de Hall Sensors Solar Tracker Slew

SE3 incluyó la impulsión solar de la ciénaga del perseguidor con el motor y Hall Sensors del engranaje planetario 24VDC



Descripción solar incluida de la impulsión de la ciénaga del perseguidor



La caja de cambios de la impulsión del gusano es conveniente para los usos que exigen la rotación lenta con un movimiento continuo o cíclico capaz de manejar cargas combinadas. El producto está con las dimensiones estándar para juntar un motor eléctrico o hidráulico así como juntar un sistema entero al equipo.



Debido a su compacticidad, alta rigidez y a otras ventajas mencionadas, un sistema de impulsión del gusano se utiliza en el equipo diverso tal como plataformas móviles de la asamblea, sistema de satélites, grúas cargadas hidráulicas en los vehículos del transporte, pequeñas grúas marinas, escaleras giratorias extensibles, en las unidades de la rueda de transportadores porta marinos grandes.



Un sistema de impulsión del gusano de la ciénaga es una unidad compacto construida que consiste en un anillo de la matanza, un embase y un gusano. Esta unidad trae las ventajas de un anillo de la matanza y de un gusano en una unidad.



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Observaciones

1. Diversos motores (CA, DC, e hidráulico) se pueden diseñar según el requisito de cliente.

2. El eje frente al motor puede elegir ser cabeza de maleficio o no embrujar la cabeza.



Especificación del motor de DC



1. Adopte la estructura portante dual para el eje de salida para aumentar el esfuerzo de torsión máximo de la caja de cambios mucho.

2. La rueda de Sun y la rueda planetaria son conectadas por la tira que aumentan el esfuerzo de torsión máximo de la caja de cambios y alargan la vida.

3. Utilizamos el engranaje helicoidal en la etapa de la entrada que hacen el ruido el anf bajo corrido suavemente en velocidad. Se separa el anillo interno del engranaje de modo que poder hacer más ratio y el diseño sea flexible. La caja de cambios y el motor son situados por un arreglo de la costura por el tornillo en axiales que aumenten la precisión a juego y reduzcan ruido.

4. Utilizamos el tenedor del rodillo dentro del rodillo planetario del uso de wheel.we que muele en vez del desplazamiento moliendo tan la vida de la caja de cambios somos mucho más largos.

5. Estructura portante doble; Pulido interno en el diámetro interior interno de los engranajes planetarios que hacen la redondez agujereada interna menos de 0.003m m; funcionamiento rodando en vez del desplazamiento; El raspar superficial de la precisión del engranaje HRC60; La adopción de todos estos technoligies asegura el funcionamiento reservado y constante estupendo y un rato de la larga vida durante 10000 horas.
