Datos del producto:
|
| Tipo: | Impulsión de la matanza | Material: | Cuarto de galón |
|---|---|---|---|
| Garantía: | 3~10 años | Tamaño: | 3 pulgadas a 25 pulgadas |
| Uso: | Sistema de seguimiento de Sun | Color: | Cliente requerido |
| Motor: | CA o DC o motor hidráulico | Característica: | Instalación rápida |
| Resaltar: | slewing drive for solar tracking system,solar tracker drive |
||

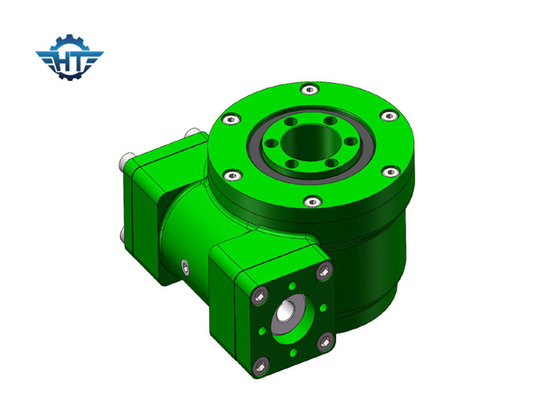

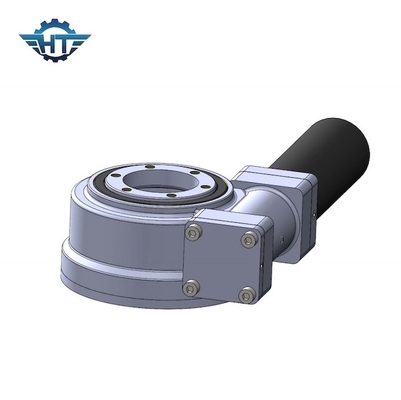

El perseguidor solar altamente compacto mató la impulsión del gusano y del engranaje multi del contacto de diente
Descripción solar de la impulsión de la ciénaga del perseguidor
Según la distinción abierta del sub-mecanismo de la impulsión de la ciénaga, la impulsión rotatoria se puede dividir en la estructura abierta y cerrada, generalmente abierta se utiliza sobre todo en el ambiente es demasiado mala, mantenimiento y el ciclo del mantenimiento es corto de usos, estructura abierta es más conveniente para la inspección, el mantenimiento y el mantenimiento de piezas, pero también más fácil substituir. Las estructuras cerradas proporcionan un ciclo vital más largo del mantenimiento en las situaciones donde las condiciones ambientales cambian pequeño y el nivel de contaminación ambiental debajo del medio está abajo. La impulsión rotatoria puede ser utilizada en todo caso donde hay una necesidad de una rotación de la lleno-semana y de requisitos variables de la velocidad, y la impulsión rotatoria es la mejor solución cuando es necesario alcanzar la transmisión de poder con el mayor esfuerzo de torsión, la transferencia del movimiento de la alta precisión, o un alto nivel de selección del mecanismo con la integración compacta de la estructura corporal.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Motor servo
1. Más rápido
Tiempo de colocación Shortened
Seguimiento rápido de la instrucción
Frecuencia de la respuesta hasta el ancho de banda 1KHz
Comunicación incorporada RS-485.
2. Más confiable
sobrecarga de 3 veces
Filtro de muesca del grado 2
Funciones regeneradores
Frenos dinámicos incorporados (opcionales)
3. Más exacto
Codificadores de alta resolución hasta 20bit (ppr 1.048.576)
Detección de la inercia de la carga
Función completamente a circuito cerrado
