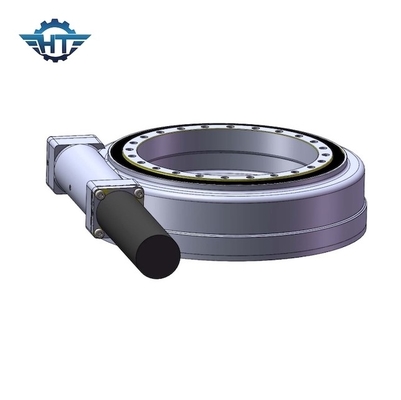

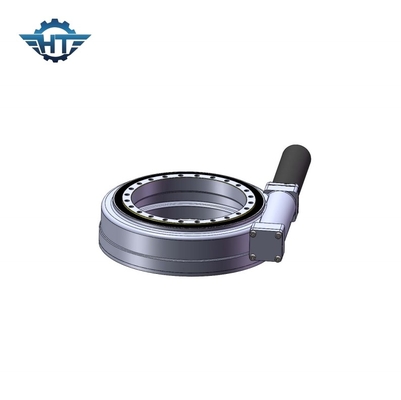

Impulsión solar anti de la ciénaga del moho C4 con el sistema de seguimiento de Hall Geared Motor For Sun

Impulsión solar anti de la ciénaga del moho C4 con el sistema de seguimiento de Hall Geared Motor For Sun
Impulsión solar anti de la ciénaga del moho C4 con el sistema de seguimiento de Hall Geared Motor For Sun Impulsión solar anti de la ciénaga del moho C4 con el sistema de seguimiento de Hall Geared Motor For Sun

Ampliación de imagen :  Impulsión solar anti de la ciénaga del moho C4 con el sistema de seguimiento de Hall Geared Motor For Sun

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SE5”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 100~1100/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Impulsión solar anti de la ciénaga del moho C4 con el sistema de seguimiento de Hall Geared Motor For Sun

descripción
Tipo: sola impulsión de la matanza del eje Clase de la seguridad: IP65
Certificación: ISO9001, CE Proteja la característica: Incluido
Material: Cuarto de galón Garantía: 5~10 años
Tamaño: 3 pulgadas a 25 pulgadas Uso: Sistema de seguimiento de Sun
Resaltar:

slewing drive for solar tracking system

,

slew drive for solar tracker

Impulsión solar anti de la ciénaga del moho C4 con el sistema de seguimiento de Hall Geared Motor For Sun



Descripción solar de la impulsión de la ciénaga



El diseño mecánico del perseguidor debe tener en cuenta la dislocación máxima del sol durante el solsticio de verano (el ángulo compensado máximo entre las hachas). El solo perseguidor plano del eje o el perseguidor del eje polar (solo eje oblicuo), el movimiento angular máximo no se excede generalmente o 120°.



El diseño mecánico de la estructura de la impulsión de la ciénaga debe estar firmemente y con seguridad, teniendo en cuenta la extensión termal del metal y la instalación correcta de la impulsión de la ciénaga.

En el caso de desgaste mecánico razonable, la pérdida de presión de viento y la depreciación del material, el sistema de seguimiento pueden garantizar el período del uso de 25 años. Al mismo tiempo, para proteger la vida de servicio larga, todas las partes de la necesidad de la impulsión de la ciénaga de electrochapar o el otro tratamiento antioxidante superficial.



Parametrización para la optimización del tratamiento de las series del SE



Modelo Performance Parameters del SE
Modelo

Salida nominal

Esfuerzo de torsión (N.m)

Inclinación

Esfuerzo de torsión

(N.m)

Tenencia

Esfuerzo de torsión

(N.m)

Axial

Carga

(kN)

Parte radial

Carga

(kN)

Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo.

(℃)

Uno mismo

fijación

Peso

(kilogramo)

1" 400 1000 1800 22 12 32:1 el 40% ≤0.1 66 -40~+120 6
3" 600 1500 3000 30 16 31:1 el 40% ≤0.1 66 -40~+120 8
5" 800 6000 9200 68 27 37:1 el 40% ≤0.1 66 -40~+120 12
7" 2000 13500 13200 132 58 57:1 el 40% ≤0.1 66 -40~+120 21
9" 4400 45000 30800 340 130 61:1 el 40% ≤0.1 66 -40~+120 49
12" 5800 54400 40560 480 190 78:1 el 40% ≤0.1 66 -40~+120 61
14" 6550 68000 54200 680 230 85:1 el 40% ≤0.1 66 -40~+120 63
17" 9400 135600 65040 980 390 102:1 el 40% ≤0.1 66 -40~+120 105
21" 16000 203400 81000 1600 640 125:1 el 40% ≤0.1 66 -40~+120 149
25" 21000 271160 89000 2400 950 150:1 el 40% ≤0.1 66 -40~+120 204



Instrucciones de instalación



Las impulsiones de la matanza de la serie del SE están instaladas generalmente horizontalmente. Y también recomendamos instalar horizontalmente en vista del funcionamiento de las impulsiones de la matanza.
