Datos del producto:
|
| Ratio del engranaje: | 61:1 | eficacia: | el 40% |
|---|---|---|---|
| Tipo: | Incluido | Uso: | Uso industrial y perseguidores del picovoltio |
| Servicio del OEM: | disponible | Clase del IP: | IP66 |
| Color: | Por requerimiento | Material: | Cuarto de galón |
| Resaltar: | solar tracker drive,slewing drive for solar tracking system |
||

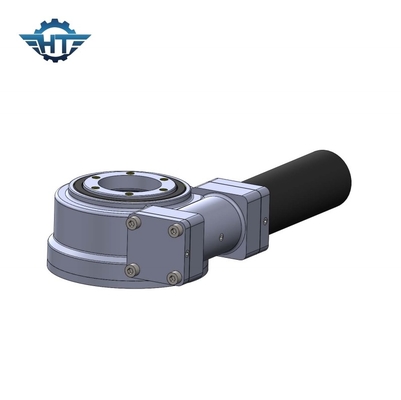

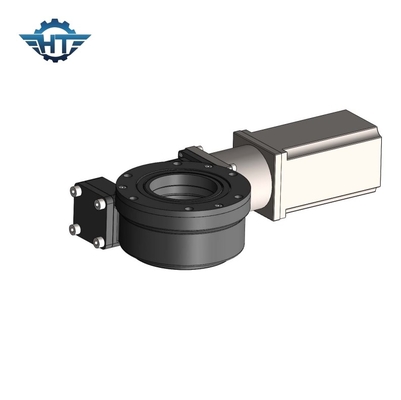

Motor de pasos de la sola de AXIS de gusano del engranaje impulsión de la matanza para el uso industrial y los perseguidores del picovoltio
Descripción de la impulsión de la matanza del engranaje de gusano
La sola impulsión del anillo de la matanza del eje SE9 puede ser conveniente para muchos usos y venir con una variedad de opciones, incluyendo:
1. Motores hidráulicos
2. Motores eléctricos
3. Motores neumáticos
4. Codificadores
5. Frenos
6. Seguimiento de la precisión a 0°
7. Chasis abierto
8. Chasis incluido
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Usos
El diseño incluido hace la serie del SE resistente para dañar del viento, de la lluvia y de la otra solución dura del ambiente e ideal para hacer juego la rotación relativa de dos objetos. La impulsión de la matanza de la serie del SE se puede utilizar para los usos interiores y al aire libre, incluyendo:
1. Grúas del camión
2. Antenas parabólicas
3. Perseguidores solares
4. Turbinas de viento
5. Equipo para uso general
6. Elevaciones automotrices
